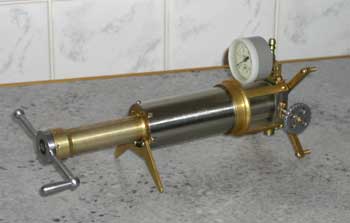

Индивидуальный пробоотборник ИП-1
Он
состоит из заборной камеры и пресса.
Заборная камера имеет в своем составе штуцер входной,
нижнюю часть рабочего цилиндра, выполненную из оргстекла, верхнюю,
стальную часть цилиндра, штуцер выходной, входной и выходной вентили и
манометр.
Пресс включает в себя линейную шкалу, рукоятку,
визир, шток, пружину и поршень.
Технические характеристики
| Максимальный объем отбираемой пробы, мл |
250 |
| Максимальное давление отбора, МПа |
2,5 |
| Максимальное давление подачи пробы в прибор, МПа |
1,6 |
| Масса, кг, не более |
3,5 |
| Габаритные размеры, мм, не более |
140х380х150 |
Для отбора пробы нефти пробоотборник с помощью шланга
высокого давления подсоединяется к пробозаборному устройству на
трубопроводе. После промывки, проба отбирается перемещением поршня. Если
в пробоотборник попала вода или свободный газ (контролируется через
прозрачную часть цилиндра), они вытесняются поршнем, а затем
пробоотборник дозаполняется.
Подача пробы в прибор производится с помощью пресса,
через шланг высокого давления и фильтр.
|
