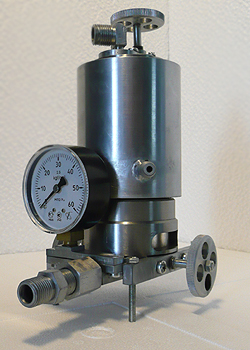

Пробоотборник ИП-2
Он состоит из заборной камеры и компенсирующего узла.
Заборная камера имеет в своем составе штуцер входной и
выходной, вентиль входной, выходной и сливной, рабочий цилиндр, нижняя часть
которого выполнена из оргстекла, а верхняя v из стали, поршень, съемную
термостатирующую рубашку (по заказу), манометр и сливной штуцер.
Данный пробоотборник, в отличие от пробоотборников с
прессовой частью, позволяет подавать пробу в прибор при давлении до 6 МПа.
Технические характеристики
| Максимальный объем отбираемой пробы, мл |
250 |
| Максимальное давление отбора проб, МПа |
6 |
| Минимальное давление отбора проб, МПа |
0,3 |
| Масса, кг, не более |
3 |
| Габаритные размеры, мм, не более |
235х145х150 |
Перед отбором проб компенсирующий узел, в зависимости от
температуры окружающей среды, заполняется водой или незамерзающей жидкостью.
Для отбора пробы, пробоотборник с помощью шланга высокого
давления подсоединяется к пробозаборному устройству на трубопроводе. После
промывки сливной вентиль приоткрывается и нефть, под действием давления в
трубопроводе, перемещает поршень и заполняет рабочий цилиндр. Если в цилиндр
попала вода или свободный газ (контролируется через прозрачную часть цилиндра),
они вытесняются поршнем имеющимся давлением. После этого пробоотборник
дозаполняется.
|
