Малогабаритные измерительные преобразователи ИП-40xxx

Краткие технические характеристики и описание модификаций

Преобразователи ИП-40000-0-0, ИП-40000-1-0, ИП-40000-2-0 предназначены для преобразования сигналов постоянного напряжения и тока в выходной унифицированный сигнал постоянного тока от 4 до 20 мА. Преобразователи питаются от выходной токовой петли (нагрузочное сопротивление включается последовательно с источником питания токовой петли).Напряжение питания токовой петли от 14 до 42 В, предел допускаемой основной погрешности преобразования ± 0,1 % (типовое значение ±0,05 %). Гальваническая изоляция входа от выхода выдерживает 500 В (действующее значение). Время установления выходного сигнала (при скачкообразном изменении входного сигнала от 0 до 100 %) не более 0,05 с. Исполнения ИП с входным сигналом напряжения выдерживают в течение 30 мин перегрузку по входу ± 40 В для диапазонов измерения до ± 20 В и не менее 120 % от диапазона измерения для диапазонов до 550 В, с входным сигналом тока – 50 мА. Условия эксплуатации: температура окружающего воздуха от 0 до плюс 60 °С (для исполнения ИП-40000-2-0-С4 от минус 40 до плюс 60 °С) , относительная влажность воздуха до 80 % при плюс 35 °С и более низких температурах без конденсации влаги, атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.), вибрация с частотой от 10 до 55 Гц и амплитудой вибросмещения до 0,15 мм. Средняя наработка ИП на отказ 50000 часов, средний срок службы не менее 12 лет. Конструкция: ИП-40000-0-0 - алюминиевый корпус 140x125x34 мм с универсальным креплением для монтажа на любую поверхность; ИП-40000-1-0 - пластмассовый корпус 31x82x68 мм с универсальным креплением для монтажа на любую поверхность; ИП-40000-2-0 - пластмассовый корпус 31x82x78 мм для монтажа на DIN-рейку 35 мм. ИП могут заменять преобразователи серий HPM 4000, DIN 4000 фирмы AGM Electronics, Inc., серий DSCT 30, DSCT 31 фирмы DATAFORTH.

Преобразователи ИП-40030-0-0, ИП-40030-1-0, ИП-40030-2-0 предназначены для преобразования сигналов потенциометрических датчиков или сигналов термопреобразователей сопротивления (далее - ТС), имеющих основные значения W100 для платиновых ТС – 1,3910 или 1,3850; для медных ТС – 1,4280 или 1,4260 по ГОСТ 6651-94, в выходной унифицированный токовый сигнал от 4 до 20 мА. Преобразователи питаются от выходной токовой петли (нагрузочное сопротивление включается последовательно с источником питания токовой петли). Напряжение питания токовой петли от 14 до 42 В, предел допускаемой основной погрешности преобразования ± 0,1%(типовое значение ±0,05 %). ИП обеспечивают линеаризацию номинальной статической характеристики датчика, т.е. выходной сигнал линейно зависит от измеряемой температуры. Гальваническая изоляция входа от выхода выдерживает 500 В(действующее значение). Время установления выходного сигнала (при скачкообразном изменении входного сигнала от 0 до 100 %) не более 0,05 с. Соединение ИП с ТС осуществляется трехпроводной линией связи, при этом сопротивление каждого провода не должно превышать 50 Ом и сопротивления двух проводов из трех не должны отличаться друг от друга более чем на ± 0,01 Ом. Сопротивление третьего провода может иметь любое значение в диапазоне от 0 до 50 Ом. Предел допускаемой дополнительной погрешности ИП, вызванной одновременным изменением сопротивления каждого из двух подогнанных по сопротивлению проводов линии связи с ТС в диапазоне от 0 до 50 Ом, равен ± 0,01 % / Ом (в процентах от нормирующего значения выходного сигнала). При обрыве линии связи с датчиком выходной сигнал ИП устанавливается за номинальные пределы изменения выходного сигнала (26 мА или 2,6 мА). Условия эксплуатации, показатели надежности и конструкция ИП аналогичны ИП-40000-0-0, ИП-40000-1-0, ИП-40000-2-0. ИП могут заменять преобразователи серий HPM 4003, DIN 4003 фирмы AGM Electronics, Inc., серий DSCT 34, DSCT 36 фирмы DATAFORTH.

Преобразователь ИП-40030-2-1 предназначен для преобразования сигналов потенциометрических датчиков или сигналов термопреобразователей сопротивления (ТС), имеющих основные значения W100 для платиновых ТС – 1,3910 или 1,3850; для медных ТС – 1,4280 или 1,4260 по ГОСТ 6651-94, в выходной унифицированный сигнал постоянного тока 0…5 мА, 0…20 мА, 4…20 мА или напряжения 0…10 В. Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 18 до 42 В. ИП сохраняет работоспособность при напряжении питания от 18 до 75 В. Мощность, потребляемая ИП от источника питания, не превышает 1,8 В×А. Основные технические характеристики аналогичны ИП-40030-0-0, ИП-40030-1-0, ИП-40030-2-0. Конструкция - пластмассовый корпус 31x82x78 мм для монтажа на DIN-рейку 35 мм. ИП могут заменять преобразователи серий DIN 4003 фирмы AGM Electronics, Inc., серий DSCA 34, DSCA 36 фирмы DATAFORTH, 7B34 фирмы Analog Devices.

Преобразователи ИП-40020-1-0, ИП-40020-2-0 предназначены для преобразования сигналов термоэлектрических преобразователей (ТП) типа ТХА, ТХК,ТПР,ТПП 10,ТПП 13,ТЖК,ТМК с номинальными статическими характеристиками (НСХ) по ГОСТ Р50431 в выходной унифицированный токовый сигнал от 4 до 20 мА. Преобразователи питаются от выходной токовой петли ( нагрузочное сопротивление включается последовательно с источником питания токовой петли). Напряжение питания токовой петли от 20 до 42 В, предел допускаемой основной погрешности преобразования ± 0,1 % (типовое значение ±0,05 %). ИП обеспечивают линеаризацию номинальной статической характеристики датчика и компенсацию температуры холодных концов ТП, т.е. выходной сигнал линейно зависит от измеряемой температуры. Гальваническая изоляция входа от выхода выдерживает 500 В (действующее значение). Время установления выходного сигнала (при скачкообразном изменении входного сигнала от 0 до 100%) не более 0,5 с. Соединение ИП с ТП осуществляется двухпроводной линией связи (общее сопротивление линии связи и датчика не должно превышать 75 Ом). При обрыве линии связи с датчиком выходной сигнал ИП устанавливается за номинальные пределы изменения выходного сигнала 3,8 мА или 24 мА (в соответствии с заказом). Условия эксплуатации, показатели над?жности и конструкция ИП аналогичны ИП-40030-1-0, ИП-40030-2-0. ИП могут заменять преобразователи серий DIN 4002 фирмы AGM Electronics, Inc., серий DSCТ47 фирмы DATAFORTH. В отличие от этих преобразователей ИП обеспечивает линеаризацию с погрешностью не более ± 0,03% во вс?м диапазоне измерения, т.к. в н?м реализован программный алгоритм кусочно-линейной линеаризации с помощью микроконтроллера.

Преобразователь ИП-40160-5-2 (размножитель сигнала) предназначен для преобразования унифицированного сигнала постоянного тока (0…5) мА или (4…20) мА в два гальванически развязанных выходных унифицированных токовых сигнала (0…5) мА или (4…20) мА. Предел допускаемой основной погрешности преобразования ± 0,1 % (типовое значение ±0,05%). Электрическое питание ИП осуществляется от сети переменного тока напряжением (170…242) В частотой (50 ± 1) Гц. Мощность, потребляемая ИП, не превышает 6,0 В×А. Гальваническая изоляция входа от выходов, выходов между собой, входа и выходов относительно цепей питания выдерживает 500 В(действующее значение). Время установления выходного сигнала (при скачкообразном изменении входного сигнала от 0 до 100%) не более 0,15 с. Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 108C75C68 мм для установки на DIN-рейку 35 мм.

ПреобразовательИП-40000-3-1предназначен для преобразования сигналов постоянного напряжения и тока в выходной унифицированный сигнал постоянного тока 0…5 мА, 0…20 мА, 4…20 мА или напряжения 0…10 В. Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 18 до 42 В. Мощность, потребляемая ИП от источника питания, не превышает 1,8 В×А. Гальваническая изоляция входа от выходов, входа и выхода относительно цепей питания выдерживает 500 В (действующее значение). Предел допускаемой основной погрешности преобразования ± 0,1 % (типовое значение ±0,05 %). ИП имеет несколько исполнений, отличающихся диапазонами входного сигнала и полосой пропускания (от 0 до 3 Гц, от 0 до 100 Гц или от 0 до 3 кГц; время установления выходного сигнала 165 мс, 5 мс и 0,17 мс соответственно). Каждое исполнение допускает перенастройку ИП на несколько (~6…12) диапазонов входного сигнала и любой тип выходного сигнала в условиях эксплуатации посредством DIP-переключателей на плате преобразователя. Возможные диапазоны входных сигналов ИП приведены в таблице 1. Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 108C75C22,5 мм для установки на DIN-рейку 35 мм. ИП могут заменять преобразователи серий DIN 4000 фирмы AGM Electronics, Inc., серий DSCA 30, DSCA 31, DSCA 32, DSCA 39, DSCA 40, DSCA 41, DSCA 49 фирмы DATAFORTH; 7B21, 7B32 фирмы Analog Devices.

Преобразователь ИП-40040-3-1предназначен для линейного преобразования входного сигнала частоты переменного тока синусоидальной или импульсной формы в выходной унифицированный сигнал постоянного тока 0…5 мА, 0…20 мА, 4…20 мА или напряжения 0…10 В. Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 20 до 28 В. Мощность, потребляемая ИП от источника питания, не превышает 2,3 В×А. Гальваническая изоляция входа от выхода выдерживает 1500 В (действующее значение). Предел допускаемой основной погрешности преобразования ± 0,1 % (типовое значение ±0,05 %). ИП имеет несколько исполнений, отличающихся диапазонами входного сигнала и допустимым диапазоном температур эксплуатации. ИП имеет 2 входа – для синусоидального сигнала с амплитудой от 60 мВ до 350 В и для сигнала с уровнями ТТЛ-логики (с гистерезисом). Входное сопротивление ИП по входу для синусоидального сигнала 100 кОм, по входу с уровнями ТТЛ-логики 200 кОм. Входные цепи ИП имеют защиту от перенапряжений до ± 240 В постоянного или среднеквадратического значения. Для питания пассивных контактных датчиков или преобразователей с выходным транзистором с открытым коллектором ИП имеет встроенный источник напряжения + (5,1 ± 0,26) В с током нагрузки до 8 мА. Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 108C75C22,5 мм для установки на DIN-рейку 35 мм. ИП могут заменять преобразователи серии DSCA45 фирмы DATAFORTH.

Преобразователь ИП-40074-4-1 представляет новую серию измерительных преобразователей с выходным интерфейсом RS-485. ИП предназначен для преобразования :
- сигналов термопреобразователей сопротивления (ТС), имеющих основные значения W100 для платиновых ТС – 1,3910 или 1,3850; для медных ТС – 1,4280 по ГОСТ 6651-94;
- сигналов термоэлектрических преобразователей (ТП) типа ТХА, ТХК,ТПР,ТПП 10, ТПП 13,ТВР,ТНН с номинальными статическими характеристиками (НСХ) по ГОСТ Р50431;
- сигналов постоянного напряжения 0…100 мВ и постоянного тока 0…5 мА, 0…20 мА, 4…20 мА.
Выходные сигналы ИП:
- интерфейс RS-485 (информация выда?тся по запросу компьютера верхнего уровня на скорости 19200 бод в символьном ASCII-коде, протокол обмена совместим с преобразователями серии ADAM-4000 фирмы ADVANTECH, серии I-7000 фирмы ICP DAS, серии NuDAM-6000 фирмы ADLINK Technology Inc.);
- аналоговый выходной сигнал постоянного тока 0…5 мА, 0…20 мА или 4…20 мА.
ИП обеспечивает:
- линеаризацию номинальных статических характеристик ТС и ТП;
- компенсацию температуры холодных концов ТП;
- контроль обрыва линии связи с ТС и ТП и индикацию обрыва линии;
- самодиагностику и индикацию неисправности.
Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 20 до 40 В. Мощность, потребляемая ИП от источника питания, не превышает 4,8 В×А. Предел допускаемой основной погрешности преобразования от ± 0,25 % до ± 0,9 % в зависимости от типа датчика. Гальваническая изоляция входа от выходов, выходов между собой, входа и выходов относительно цепей питания выдерживает 500 В(действующее значение). Перенастройка ИП на другие типы входных сигналов осуществляется программно по интерфейсу RS-485. Возможные диапазоны входных сигналов ИП приведены в таблице 1. Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 108C75C46 мм для установки на DIN-рейку 35 мм. ИП могут заменять преобразователи серий ADAM-4000 фирмы ADVANTECH, серии I-7000 фирмы ICP DAS, серии NuDAM-6000 фирмы ADLINK Technology Inc. , серии 6B фирмы Analog Devices. В комплект поставки ИП входят программа для проверки, перенастройки и калибровки и описание протокола обмена по RS-485.

ПреобразовательИП-40374-6-1 – 8-ми канальный измерительный преобразователь с выходным интерфейсом RS-485. ИП предназначен для преобразования:
- сигналов постоянного напряжения с диапазонами : ± 15 мВ, ± 50 мВ, ± 100 мВ, ± 150 мВ, ± 500 мВ, ± 1 В, ± 2,5 В, ± 5 В, ± 10 В;
- сигналов постоянного тока ± 5 мА, ± 20 мА, 4…20 мА;
- сигналов термоэлектрических преобразователей (ТП) типа ТХА(К), ТХК(L), ТПР(B), ТПП (S), ТПП(R), ТВР(A-1, A-2, A-3),ТНН(N), ТМК(Т), ТХКн (Е), ТМК(М), ТЖК(J) с номинальными статическими характеристиками (НСХ) по ГОСТ Р50431.
ИП обеспечивает:
- линеаризацию номинальных статических характеристик ТП;
- компенсацию температуры холодных концов ТП;
- контроль обрыва линии связи с ТП и определение обрыва линии;
- самодиагностику и индикацию неисправности.
Для каждого из восьми измерительных каналов может быть выбран любой диапазон входного сигнала. ИП выдерживает без повреждения напряжение до 240 В (действующее значение) на входах в течение 30 мин.
Измеренные значения входных сигналов передаются по интерфейсу RS-485 по запросу контроллера или ПК. ИП поддерживает два протокола обмена: совместимый с DCON-протоколом фирмы ICP DAS и протоколом ADAM-4000 фирмы Advantech или MODBUS RTU. Параметры протокола обмена (тип протокола, скорость обмена, адрес прибора, использование контрольной суммы) устанавливаются программно и запоминаются в энергонезависимой памяти ИП. Скорость обмена по интерфейсу RS-485 от 1200 до 115200 бит/с (устанавливается программно). Допустимая длина линии связи – до 1200 м. Количество приборов, подключенных к одной линии связи – до 256.Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 18 до 42 В.
Мощность, потребляемая ИП от источника питания, не превышает 1,5 В×А. Предел допускаемой основной погрешности преобразования ± 0,1% для всех типов датчиков и диапазонов измерения. Гальваническая изоляция входов от цепей интерфейса и цепей питания, цепей интерфейса и цепей питания между собой выдерживает 500 В(действующее значение). Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 58,5C105C105 мм для установки на DIN-рейку 35 мм со съ?мными клеммными колодками. ИП могут заменять преобразователи серий ADAM-4000 фирмы ADVANTECH (ADAM-4017, ADAM-4018, ADAM-4019, ADAM-4019+) , серий I-7000 и М-7000 фирмы ICP DAS (I-7017, I-7018, I-7019, I-7019R, M-7019R), серии NuDAM-6000 (ND-6017, ND-6018) фирмы ADLINK Technology Inc., серии 6B фирмы Analog Devices. В комплект поставки ИП входят программа для проверки, перенастройки , калибровки, поверки ИП и руководство программиста с описанием протоколов обмена по RS-485.
Преобразователь ИП-40010-3-1 предназначен для преобразования входного сигнала переменного тока или напряжения в выходной унифицированный сигнал постоянного тока 0…5 мА, 0…20 мА, 4…20 мА или напряжения 0…10 В с гальванической изоляцией входных цепей от выходных и от напряжения питания ИП. Частотный диапазон входного сигнала от 45 Гц до 1000 Гц. Предел допускаемой основной погрешности: ± 0,25 % для синусоидального входного сигнала с частотой 50…60 Гц; ± 0, 5% для синусоидального входного сигнала с частотой 45 Гц…400 Гц; ± 1, 0% для синусоидального входного сигнала с частотой 400 Гц…1000 Гц. ИП имеет несколько исполнений, отличающихся диапазонами входного сигнала. Каждое исполнение допускает перенастройку ИП на несколько (~5…10) диапазонов входного сигнала и любой тип выходного сигнала в условиях эксплуатации посредством DIP-переключателей на плате преобразователя. Возможные диапазоны входных сигналов ИП приведены в таблице. Условия эксплуатации, показатели над?жности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 108х75х22,5 мм для установки на DIN-рейку 35 мм. ИП могут заменять преобразователи серии DSCA33 фирмы DATAFORTH.

Преобразователь ИП-40584I-7-1 – многоканальный измерительный преобразователь с интерфейсом RS-485. ИП имеет 8 аналоговых и 24 дискретных входов.
Аналоговые входы предназначены для преобразования:
- сигналов постоянного напряжения с диапазонами ± 15 мВ, ± 50 мВ, ± 100 мВ, ± 150 мВ, ± 500 мВ, ± 1 В, ± 2,5 В, ± 5 В, ± 10 В;
- сигналов постоянного тока ± 5 мА, ± 20 мА, 4…20 мА;
- сигналов термоэлектрических преобразователей (ТП) типа ТХА (K), ТХК (L), ТПР (B), ТПП (S), ТПП (R), ТВР (A-1, A-2, A-3), ТНН (N), ТМК (T), ТХКн (E), ТМК (M), ТЖК (J) с номинальными статическими характеристиками (НСХ) по ГОСТ Р 8.585;
- сигналов термопреобразователей сопротивления (ТС) типа ТСМ50, ТСМ100, ТСМ гр.23, ТСП50, ТСП100, ТСП гр.21, ТСН100 с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-94;
- сигналов потенциометрических датчиков с сопротивлением до 10 кОм.
Дискретные входы разделены на две группы:
- дифференциальные дискретные входы (DI0…DI7, гальванически изолированы друг от друга) предназначены для работы с входными сигналами в виде уровня напряжения. Уровень логического «0» соответствует напряжению от 0 до 4 В, уровень логической «1» от 10 В до 40 В. Дифференциальные входы измеряют сигналы как постоянного, так и переменного (частота от 47 до 1000 Гц) тока.
- дискретные входы с общим проводом (DI8…DI23) предназначены для работы как с сигналами в виде уровня напряжения постоянного тока (уровни логических "0" и "1" аналогичны входам DI0…DI7), так и с сигналами типа «сухой» контакт реле (имеют встроенный гальванически изолированный источник напряжения для запитывания «сухих» контактов).
ИП обеспечивает:
- линеаризацию номинальных статических характеристик ТП, ТС;
- компенсацию температуры холодных концов ТП;
- контроль обрыва линии связи с ТП, ТС;
- самодиагностику и индикацию неисправности.
Для каждого из восьми аналоговых входов может быть выбран любой из диапазонов входного сигнала.
ИП выдерживает без повреждения напряжение 240 В (действующее значение) на аналоговых входах и 50 В (действующее значение) на дискретных входах в течении 30 минут.
Измеренные значения входных сигналов передаются по интерфейсу RS-485 по запросу контроллера или ПК. ИП поддерживает два протокола обмена: совместимый с DCON-протоколом фирмы ICP DAS и протоколом ADAM-4000 фирмы Advantech или MODBUS RTU. Параметры протокола обмена (тип протокола, скорость обмена, адрес прибора, использование контрольной суммы) устанавливаются программно и запоминаются в энергонезависимой памяти ИП. Скорость обмена по интерфейсу RS-485 от 1200 до 230400 бит/с (устанавливается программно). Допустимая длина линии связи – до 1200 м. Количество приборов, подключенных к одной линии связи – до 256.

Электрическое питание ИП осуществляется от источника питания постоянного тока напряжением от 18 до 42 В. Мощность, потребляемая ИП от источника питания, не превышает 2,2 Вт. Предел допускаемой основной погрешности преобразования ± 0,1 % для всех типов датчиков и диапазонов измерения. Гальваническая изоляция входов от цепей интерфейса и цепей питания, цепей интерфейса и цепей питания между собой выдерживает 500 В (действующее значение). Условия эксплуатации, показатели надежности аналогичны другим исполнениям ИП. Конструкция – пластмассовый корпус с габаритами 58 * 210 * 105 мм для установки на DIN-рейку 35 мм со съемными клеммными колодками. ИП могут заменять преобразователи серий ADAM-4000 фирмы Advantech (ADAM-4017, ADAM-4017+, ADAM-4018, ADAM-4018+, ADAM-4019, ADAM-4019+, ADAM-4015, ADAM-4051, ADAM-4052, ADAM-4053), серий I-7000 и M-7000 фирмы ICP DAS (I-7017, I-7018, I-7019, I-7019R, I-7051, I-7052, I-7053, M-7017,M-7017R, M-7018, M-7018R,M-7019R, M-7051, M-7052, M-7053),серии NuDAM-6000 фирмы ADLINK Technology Inc., серии 6B фирмы Analog Devices. При этом один ИП может заменять 2 модуля (модуль ввода аналоговых сигналов + модуль ввода дискретных сигналов). Так как аналоговые и дискретные сигналы опрашиваются разными командами, могут быть организованы разные циклы опроса для аналоговых и дискретных сигналов.
В комплект поставки ИП входят:

1) Руководство по эксплуатации;
2) Модули пружинных клеммных колодок в корпусе для установки на DIN-рейку для подключения дискретных входов – 2 шт.;
3) Кабели-переходники от соединителей дискретных входов к модулям клеммных колодок -2 шт.;
4) Программа для проверки, перенастройки, калибровки, поверки ИП и руководство программиста с описанием протоколов обмена по RS-485 на компакт-диске (CD-ROM).

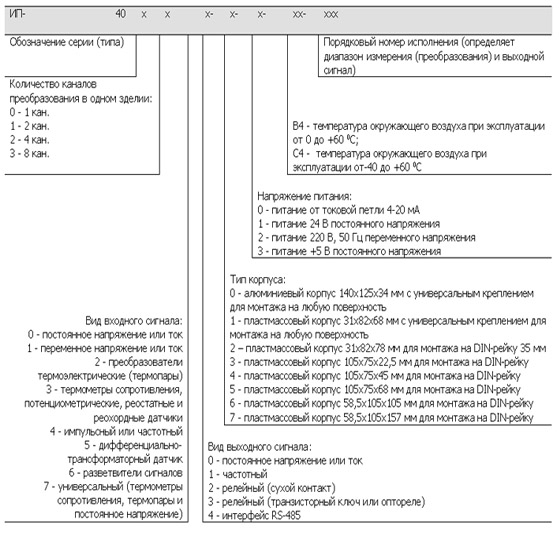

Система обозначений исполнений преобразователей

Основные перспективы и направления развития преобразователей серии ИП-40ххх

В настоящее время развитие серии идет в двух направлениях:

- расширение диапазонов измерения (добавление новых диапазонов и типов датчиков) для выпускаемых исполнений ИП;

- разработка новых исполнений ИП как с аналоговым выходным сигналом, так и с интерфейсом RS-485.

Разрабатываемые исполнения ИП с новыми диапазонами измерения и типами датчиков приведены в таблице 2 (ИП-40030, ИП-40020-1-0, ИП-40020-2-0). Исполнения ИП-40020-1-0, ИП-40020-2-0 из таблицы 2 уже доступны для заказа при сроке изготовления 3…4 месяца.До конца 2006 г. будет закончена разработка и подготовка производства ИП-40374М – 8-ми канального преобразователя с выходным интерфейсом RS-485. Технические характеристики ИП будут аналогичны ИП-40374-6-1 (но в корпусе с габаритами 58,5х105х157 мм для установки на DIN-рейку 35 мм). Кроме измерения сигналов напряжения, тока и термопар, ИП будет преобразовывать сигналы термометров сопротивления градуировок 100П, 50П, 100М, 50М, гр.23, гр.21, Pt 100, Cu 100, Ni 100 и потенциометрических датчиков с сопротивлением до 10 кОм.
