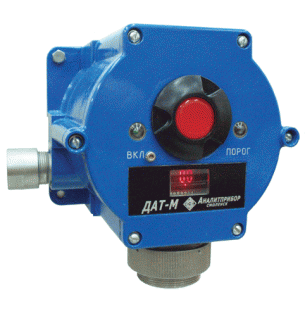

Датчики-сигнализаторы термохимические ДАТ-М
Датчики-сигнализаторы ДАТ-М предназначены для
обеспечения безопасности взрыво- и пожароопасных объектов химических,
нефтехимических и нефтеперерабатывающих производств, других отраслей
промышленности, в воздухе рабочей зоны помещений и наружных установок которых
возможно образование взрывоопасных концентраций горючих газов и паров.
ДАТ-М применяются в составе системы СКАПО и совместно с блоками питания и
сигнализации БПС-21М и осуществляют непрерывный автоматический контроль
довзрывоопасных концентраций суммы горючих газов и паров.
Принцип действия – термохимический.
Выпускаются следующие модификации датчиков:
- ДАТ-М-01 – цифровая индикация; Uпит=10-24 В; вид взрывозащиты –
искробезопасная цепь; выходной сигнал – токовой, общий минус; для применения с
БПС-21М (маркировка В – взрывозащищенный);
- ДАТ-М-02 – без цифровой индикации; Uпит=10-16 В; вид взрывозащиты –
искробезопасная цепь; выходной сигнал – токовой, общий минус; для применения с
БПС-21М (маркировка В – взрывозащищенный). Для работы в длинных линиях;
- ДАТ-М-03 – без цифровой индикации; Uпит=10-24 В; вид взрывозащиты –
искробезопасная цепь; выходной сигнал – токовой, общий минус; для применения с
БПС-21М (маркировка В – взрывозащищенный);
- ДАТ-М-04 – без цифровой индикации; Uпит=10-16 В; вид взрывозащиты –
искробезопасная цепь; выходной сигнал – токовой, общий плюс; для применения с
БПС-21 (маркировка В – взрывозащищенный). Выпускается в целях РЭН;
- ДАТ-М-05 – цифровая индикация; Uпит=10-32 В; вид взрывозащиты –
взрывонепроницаемая оболочка; выходной сигнал – токовой, гальванический
развязанный; для применения с БПС-21М (без маркировки В – невзрывозащищенный);
- ДАТ-М-06 – цифровая индикация; Uпит=10-32 В; вид взрывозащиты –
взрывонепроницаемая оболочка; выходной сигнал – RS485, протокол Modbus-RTU; для
применения с БПС-21М (без маркировки В – невзрывозащищенный).
Все модификации датчиков-сигнализаторов ДАТ-М могут также работать с другими
блоками питания и сигнализации и контроллерами сбора данных, обеспечивающими
параметры питания и искробезопасных цепей.
Особенности:
- срок службы термохимического датчика – 3 года при отсутствии в контролируемой
атмосфере каталитических ядов и агрессивных веществ;
- маркировка взрывозащиты 1ExibdIICT6X (1Exd[ib]IICT6) для модификаций ДАТ-М-01,
-02 … -04 (ДАТ-М-05 и -06);
- диапазон рабочих температур – от минус 40 до плюс 50 оС (минус 60
до плюс 50 оС) для модификаций ДАТ-М-01, -05 и -06 (ДАТ-М-02 … -04);
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов
и проникновения воды – IP54 (IP65) для модификаций ДАТ-М-01, -02 … - 04
(ДАТ-М-05 и -06);
- межкалибровочный интервал – 6 месяцев;
- межповерочный интервал – 1 год;
- гарантийный срок – 24 месяца для датчика-сигнализатора ДАТ-М, 12 месяцев для
термохимического датчика. Исчисляется с даты отгрузки датчика потребителю.
|
