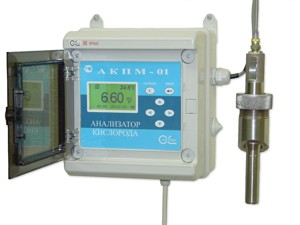

Стационарный кислородомер АКПМ-1-01Б
Анализатор АКПМ-1-01Б в комплекте с АС-06 предназначен для измерений
концентрации, парциального давления растворенного кислорода, процента насыщения
жидкостей кислородом (% нас. О2) и температуры в культуральных
жидкостях биотехнологических процессов. Унифицированный ряд типоразмеров
сенсоров позволяет устанавливать их в биореакторы и ферментеры отечественного и
зарубежного производств. АС-06 также могут устанавливаться в байпасные линии и
трубопроводы, давление в которых не превышает 25 ати.
Конструкция АС-06 снабжена компенсатором давления и системой мембран
усиленных сеткой из нержавеющей стали. Благодаря этому они выдерживают
неограниченное количество циклов стерилизации острым паром при температуре 143
°С и давлении 3 ати.
Комплект поставки
Измерительное устройство АКПМ-1-01
Амперометрический сенсор
Флакон с электролитом
Пробник для приготовления ноль раствора
Комплект монтажных петель
ЗИП
Кольцо резиновое на колпачок
Кольцо резиновое на сенсор
Паспорт, руководство по эксплуатации
Транспортная тара
Анализатор АКПМ-1-01Б обеспечивает:
Измерение концентрации, парциального давления кислорода и температуры в
жидких и газообразных средах.;
Автокалибровку по одной точке - атмосферному воздуху (для измерений в газах
и жидкостях);
Спецкалибровку при проведении измерений в неводных средах и культуральных
жидкостях;
Возможность проверки и калибровки нулевой точки (стабильность нулевой точки
гарантируется);
Автоматическая система синфазной температурной компенсации на свойства
мембраны и анализируемой жидкости;
Коррекцию барометрического давления и солености;
Коррекцию систематической погрешности «жидкость-газ»;
Автоматическую сигнализацию превышения пороговых уровней регулирования
кислорода и допустимых температур пробы;
Удобный интерфейс;
Возможность выбора удобной для оператора единицы измерения;
Подсветку графического дисплея и клавиатуры, комфортность работы в
затемненных условиях;
Дискретную запись результатов измерений в энергонезависимую память в режимах
Протоколирование и Электронный блокнот с возможностью отображения на графическом
дисплее и передачу в ПК;
Возможность автоматического управления химико-технологическими процессами с
помощью «сухих контактов»;
Передачу сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485
ModBus;
Программное обеспечение для приема сигналов по интерфейсу RS-232 на
персональном компьютере и обработки информации;
Дистанционную передачу сигналов с помощью стандартного токового выхода с
гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
Возможность настройки шкалы самописца на требуемый диапазон измерения и
задания коэффициента масштабирования при аварийном зашкаливании самописца.
Коэффициенты масштабирования: x2, x5, x10, x20;
Самодиагностику;
Простой и удобный монтаж;
Герметичность корпуса со степенью защиты IP-65;
Надёжность и простоту в обслуживании и эксплуатации;
Технические характеристики анализатора АКПМ-1-01Б
Диапазон измерений:
- концентрации кислорода, мкг/дм3
- концентрации кислорода, мг/дм3
- процента насыщения
жидкостей кислородом, %
- процентного содержания кислорода в газах,
об.%
- парциального давления кислорода, мм.рт.ст
- парциального
давления кислорода, кПа
- температуры анализируемой жидкости, oС
|
0,1-20000
0,01-100,00
0,01-200,00
0,0001-100,00
0,1-2000
0,0001-200,00
0-50 |
Пределы допускаемой погрешности анализатора:
при измерении:
в
диапазоне: 0 - 2000 мкг/дм3
в диапазоне: 2 - 20 мг/дм3
в
диапазоне: 0 - 200 % нас.
в диапазоне: 0 - 20 об. %
в диапазоне:
20 - 100 об. %
в диапазоне: 0 - 20 кПа
в диапазоне: 20 - 200 кПа
в диапазоне: 0 - 200 мм.рт.ст.
в диапазоне: 200 - 2000 мм.рт.ст.
-
температуры, oС |
+(1+0,025*А)
+0,025*А
+(0,1+0,015*А)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,001+0,01*А)
+0,02*(А-10)
+(0,2+0,01*А)
+0,022·(А-100)
+0,3 |
| Время установления 95% показаний при скачкообразном изменении
концентрации кислорода при 25 oС, с, не более |
30 |
| Время установления рабочего режима после включения, мин, не более
|
5 |
| Срок службы амперометрического сенсора |
Не ограничен |
| Потребляемая мощность, В·A, не более |
5 |
| Напряжение питания: |
220/36 В, 50 Гц |
| Масса анализатора, кг, не более |
2 |
А - показания анализатора в выбранной единице измерения.
Основные свойства анализатора.
|
|
Многофункциональность анализатора, сенсора. Возможность применения в
различных областях.
|
|
|
Параметры сенсора выбраны из условия обеспечения требуемых
функциональных свойств и метрологических характеристик. Описание
принципа действия.
|
|
|
Неразрушающий контроль. Влияние сенсора на анализируемую среду не
приводит к изменению ее физико-химических свойств и измеряемых
параметров.
|
|
|
Независимость сигнала сенсора от скорости потока. Задача решена на
уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.
|
|
|
Малая величина систематической погрешности «жидкость-газ», ее
автоматическая коррекция и возможность проведения калибровки по газовой
смеси.
|
|
|
Селективность сенсора к определяемому компоненту, «как ключ к замку».
|
|
|
Автоматическая Температурная Компенсация.
Возможность измерения
температуры пробы.
|
|
|
Долговечность сенсора.
|
|
|
Параметры сенсора обеспечивают его работу в режиме измерения
парциального давления кислорода (водорода).
|
|
|
Параметры сенсора обеспечивают его работу в режиме измерения
концентрации растворенного кислорода (водорода).
|
|
|
Методическое и метрологическое обеспечение измерений.
|
|
|
Возможность измерений в неподвижных пробах. Не требует применения
перемешивающих устройств.
|
|
|
Представительность пробы (потока).
|
|
|
Экономный расход пробы.
|
|
Встроенный микрокомпрессор.
Автоматическая подача анализируемой
среды.
|
|
Коррекция барометрического давления или высоты над уровнем моря.
|
|
Компенсатор гидростатического давления.
Сенсор погружного типа.
Сенсор, выдерживающий высокое давление.
|
|
