Портативный однокомпонентный сигнализатор ALTAIR
Контроль одного газа в воздухе рабочей зоны
Портативный одноканальный сигнализатор индивидуального пользования ALTAIR
предназначен для контроля содержания кислорода (О2), оксида углерода
(СО) или сероводорода (H2S) в воздухе рабочей зоны в целях
обеспечения безопасности персонала на предприятиях нефтегазодобывающей,
нефтегазоперерабатывающей и прочих отраслей промышленности.
- Внесен в Государственный реестр средств измерений Российской Федерации
- Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором
России
- Удобный, прочный, прорезиненный корпуc, класс защиты IP67
- Cрок службы (гарантийный срок эксплуатации): 2 года
- Звуковая сигнализация 95 dB на расстоянии 30 см
- Сильная вибрационная сигнализация
- Яркие светодиоды
- Не требует техобслуживания, замены батареи и сенсора в течение всего
срока эксплуатации
Назначение и область применения
Сигнализатор ALTAIR, в зависимости от исполнения предназначен для:
- непрерывного контроля и измерения объемной доли кислорода (О2)
в воздухе рабочей зоны;
- непрерывного контроля содержания оксида углерода (СО) и сероводорода (Н2S);
- выдачи звуковой, световой, вибрационной и визуальной (с отображением на
дисплее) сигнализации при превышении контролируемой величиной установленных
пороговых значений.
Область применения сигнализатора
- контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
- контроль содержания вредных веществ в воздухе рабочей зоны на уровне
предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при
значительном превышении ПДК при аварийных ситуациях в целях обеспечения
безопасности персонала.
Эксплуатация во взрывоопасных зонах
Сигнализаторы ALTAIR выполнены во взрывозащищенном исполнении и предназначены
для применения во взрывоопасных зонах помещений и наружных установок с уровнем
взрывозащиты «взрывобезопасный» для взрывоопасных сред категории IIC, группы Т4.
Сигнализаторы ALTAIR имеют маркировку взрывозащиты: 0 Ex ia IIC T4. Вид
взрывозащиты – «искробезопасная электрическая цепь ia» по ГОСТ Р 51330.10-99 и
«взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
Основные преимущества
Современные эффективные датчики MSA
Сигнализаторы ALTAIR СО и ALTAIR H2S комплектуются
датчиками-«таблетками» токсичных газов MSA, а ALTAIR О2
быстродействующим датчиком 20-ой серии. Срок службы всех датчиков MSA составляет
не менее 2-х лет, время отклика и восстановления датчиков - менее 15 секунд.
Взрывозащищенное исполнение
Сигнализаторы ALTAIR выпускаются во взрывозащищенном исполнении, имеют
разрешение на применение Ростехнадзора РФ и предназначены для эксплуатации во
взрывоопасных зонах предприятий нефтегазового комплекса, химической
промышленности, энергетике, пожарной охране и служб коммунального хозяйства.
Сигнализация
ALTAIR оснащены устройствами звуковой (громкостью 95 дБ), световой (четыре
сверхярких светодиода с углом обзора 320°), вибрационной и визуальной
сигнализации (знаки LO или Hi на дисплее), которые срабатывают при превышении
концентрацией контролируемого газа установленных пороговых значений.
Прочная конструкция, малые габариты и вес
Приборы имеют прочный прорезиненный корпус, обеспечивающий защиту от
случайных падений даже 3-х метровой высоты, с превосходными характеристиками по
пыле и влагозащите (IP 67). Металлические резьбовые соединения гарантируют
стабильность конструкции во все время службы прибора. Вес ALTAIR составляет
всего 85 г, габаритные размеры - 81х51х23 мм.
Четкий ЖК дисплей
Сигнализаторы ALTAIR оснащены простым и удобным для чтения дисплеем с
подсветкой, на котором отображаются оставшийся срок эксплуатации, показания по
контролируемому каналу измерений (только у ALTAIR О2), текущий статус
тревоги, уровни срабатывания тревог, пиковые значения измерений, длительность
работы с момента активации в часах и индикатор величины текущего заряда батареи.
Управление одной кнопкой
Управление прибором осуществляется с помощью всего одной кнопки, позволяющий
получить доступ ко всем функциональным возможностям: включить подсветку,
активировать ИК-связь с ПК, произвести обнуление прибора, удалить пиковое
значение, провести проверку работоспособности.
Индикатор проверки работоспособности
ALTAIR оснащены специальной функцией проверки работоспособности Gas Test.
Проверка запускается одним нажатием кнопки и проводится с подачей в прибор
контрольного газа. Прибор сравнивает свои показания с заданной концентрацией
(сохраненной в памяти) и, в случаи положительного результата теста, в течение
следующих 24-х часов на дисплее прибора будет отображаться индикатор,
подтверждающий успешное проведение проверки.
Встроенный адаптер для подачи газа позволяет проводить проверку без
использования дополнительных принадлежностей.
Встроенная память и передача данных на компьютер
Сигнализаторы ALTAIR оснащены встроенной памятью, в которой автоматически
сохраняются последние 25 срабатываний сигналов тревог. Передача данных на ПК
осуществляется с помощью ИК-порта приборов и программного обеспечения MSA
Fivestar Link.
Техническая документация
В комплект поставки сигнализаторов ALTAIR входит полный комплект технической
документации: паспорт, руководство по эксплуатации (на CD-ROM), краткое
руководство по запуску прибора и методика поверки (1 экз. на партию),
разработанная и утвержденная в установленном порядке.
Сертификаты
Сигнализаторы ALTAIR сертифицированы на безопасность, взрывозащищенность
(имеет разрешение на применение Ростехнадзора России) и внесены в
государственные реестры средств измерений России, Казахстана, Украины и
Белоруссии.
Конструкция и модификации
Сигнализатор ALTAIR представляет собой автоматический портативный прибор
непрерывного действия, оснащенный устройствами звуковой, световой,
вибрационной и визуальной сигнализации и предназначенный для контроля и/или
измерения одного газа.
Принцип измерения газов – электрохимический. Срок службы
электрохимических датчиков MSA составляет не менее 2-х лет.
Конструктивно ALTAIR выполнен в прочном пластиковом прорезиненном
корпусе, выдерживающем экстремальные воздействия и падения с 3-х метровой
высоты. Управление прибором осуществляется с помощью одной единственной
кнопки.
Способ отбора пробы – диффузионный.
Сигнализаторы ALTAIR не требуют технического обслуживания и замены
измерительного сенсора и батареи питания в течение всего срока эксплуатации,
который составляет не менее 24 месяцев. Срок службы ALTAIR отсчитывается с
момента его активации (включения), после чего прибор уже не может быть
выключен, а после истечения срока службы подлежит списанию и утилизации.
ALTAIR имеет высококонтрастный жидкокристаллический графический дисплей с
подсветкой, обеспечивающий отображение оставшегося срока эксплуатации
прибора в месяцах, уровней срабатывания тревог, индикатора, подтверждающего
успешно проведенную проверку работоспособности, длительность работы после
активации в часах и индикатора величины текущего заряда батареи. Версия
сигнализатора с датчиком О2 дополнительно отображает текущую концентрацию
газа, а также максимальное и минимальное значения измеренной концентрации.
Сигнализаторы ALTAIR оснащены памятью данных и ИК-интерфейсом,
предназначенным для вывода данных на персональный компьютер.

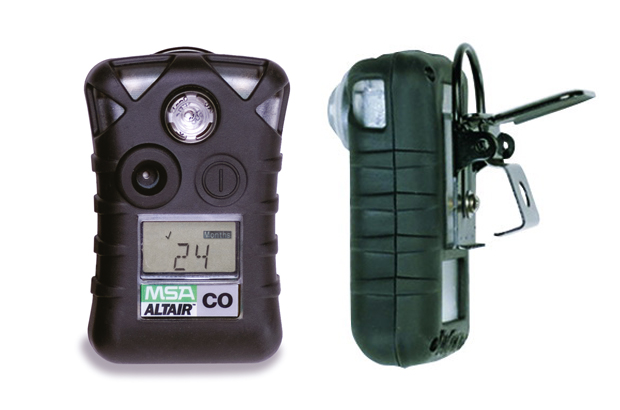

Прибор поставляется со специальным зажимом, позволяющим его надежно
крепить на одежде и носить даже в самых трудных условиях без риска потери.
Также к прибору поставляются специальный зажим как у мобильного телефона со
шнуром для ношения на шее или руке и зажим для крепления на каске.

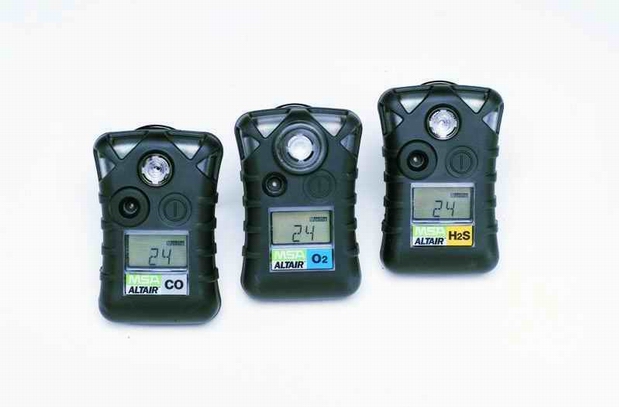

Исполнения
Сигнализаторы ALTAIR выпускаются в нескольких исполнениях, отличающихся
друг от друга определяемым компонентом, а также значениями установленных
порогов срабатывания сигнализаций.
Заказной
номер |
Исполнение, опреде-
ляемый компонент |
Нижний порог тревоги |
Верхний порог тревоги |
| 10113293 |
ALTAIR O2 |
19,5 % (об.) |
18,0 % (об.) |
| 10113294 |
ALTAIR O2 |
19,5 % (об.) |
23,0 % (об.) |
| 10113290 |
ALTAIR СO |
17 ppm |
86 ppm |
| 10113291 |
ALTAIR H2S |
7 ppm |
14 ppm |
| 10113290 |
ALTAIR H2S |
5 ppm |
10 ppm |
Основные метрологические характеристики
Пороги срабатывания сигнализации и пределы допускаемой основной
абсолютной погрешности сигнализатора ALTAIR
| Исполнение, определяемый компонент |
Вариант настройки порогов срабатывания сигнализации |
Обозначение
порога
срабатывания |
Значение объемной доли определяемого компонента, соответствующее
порогу срабатывания |
Пределы допускаемой основной абсолютной погрешности |
| ALTAIR О2 |
1 |
LO |
19,5 % |
±1,0 % (об.) |
| HI |
18,0 % |
±1,0 % (об.) |
| 2 |
LO |
19,5 % |
±1,0 % (об.) |
| HI |
23,5 % |
±1,0 % (об.) |
| ALTAIR CO |
1 |
LO |
17 ppm |
±4,2 ppm |
| HI |
86 ppm |
±21,5 ppm |
| ALTAIR H2S |
1 |
LO |
7 ppm |
±1,8 ppm |
| HI |
14 ppm |
±3,5 ppm |
| 2 |
LO |
5 ppm |
±1,2 ppm |
| HI |
10 ppm |
±2,5 ppm |
Примечания:
- в процессе эксплуатации приборов пользователь имеет возможность
перенастройки заводских установок порогов срабатывания сигнализации;
- время срабатывания сигнализации составляет не более 60 секунд.
Технические характеристики
| Техническая характеристика |
Значение |
| Количество одновременно измеряемых компонентов |
один (O2, CO, H2S) |
| Индикация измеренной концентрации |
ALTAIR О2 – да;
ALTAIR CO, ALTAIR H2S
– нет (на дисплее отображается оставшийся срок эксплуатации прибора) |
| Исполнение |
взрывозащищенное, маркировка 0 Ex ia IIC T4 |
| Тип защиты от пыли и брызг |
IP 67 (прорезиненный корпус) |
| Электропитание |
одна незаменяемая литиевая батарея со сроком службы
не менее 2-х лет |
| Способ отбора газовой пробы |
диффузионный |
| Сигнализация |
звуковая (95 дБ), световая (четыре светодиода,
различимые под углом 320°), вибрационная, визуальная на дисплее, 4
порога срабатывания тревоги |
| Пороги сигнализации |
2 (нижний и верхний) |
| Дисплей |
жидкокристаллический графический, с подсветкой |
| Память результатов |
встроенная, журнал событий емкостью 25 событий |
| Габаритные размеры (ВхШхТ) |
81х51х23 мм |
| Масса |
85 г |
| Диапазон рабочих температур |
от минус 20 °С до 50 °С
кратковременно - от минус
40 °С до плюс 50 °С |
| Диапазон относительной влажности, без конденсации |
от 10 до 95 % |
| Гарантийный срок эксплуатации |
2 года с даты активации или 18 часов работы в режиме
тревоги |
| Средний срок службы датчиков |
2 года |
Базовый комплект поставки
| № п/п |
Наименование |
Кол-во |
| 1 |
Сигнализатор ALTAIR с крепежным зажимом |
1 шт. |
| 2 |
Комплект документации (руководство по эксплуатации
на CD-ROM, паспорт, краткое руководство по запуску прибора) |
1 шт. |
| 3 |
Методика поверки (на партию приборов) |
1 шт. |
Дополнительные элементы поставки
Заказной
номер |
Наименование |
| 10041107 |
Ручной ремешок для переноски прибора |
| 10040002 |
Клипса для крепления прибора на каску/пояс/со
шнурком |
| 10047596 |
Внешний электрический пробоотборный насос-зонд |
| 10103191 |
Пробоотборный зонд, гибкий, 300 мм |
| 10103189 |
Пробоотборный шланг, 3 м, полиуретан, проводящий |
| 10082834 |
ИК-USB адаптер для подключения прибора к ПК |
| 10088099 |
Программное обеспечение MSA Link на CD |
|
