Наименование:
ALTAIR PRO

Тип:
Портативный однокомпонентный газоанализатор

ТУ:


Краткое тех. описание:
Портативный одноканальный газоанализатор индивидуального пользования ALTAIR PRO предназначен для определения содержания О2, СО, H2S, SO2, NO2, NH3, Cl2, HCN, или PH3 в воздухе рабочей зоны в целях обеспечения безопасности персонала на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей промышленности

Цена ALTAIR PRO:
Уточняйте по телефону или через обратную связь.

Портативный однокомпонентный газоанализатор ALTAIR PRO

Измерение одного газа в воздухе рабочей зоны

Портативный одноканальный газоанализатор индивидуального пользования ALTAIR PRO предназначен для определения содержания О2, СО, H2S, SO2, NO2, NH3, Cl2, HCN, или PH3 в воздухе рабочей зоны в целях обеспечения безопасности персонала на предприятиях нефтегазодобывающей, нефтегазоперерабатывающей и прочих отраслей промышленности.

  • Внесен в Государственный реестр средств измерений Российской Федерации
  • Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором России
  • Удобный, прочный, прорезиненный корпуc, класс защиты IP67
  • Высокоэффективная звуковая, световая и вибросигнализация
  • Настраиваемые пороги срабатывания тревог
  • Легко заменяемые сенсор и батарейка (CR2)
  • Управление всего одной кнопкой
  • Встроенная память событий
  • Несколько вариантов крепления (на ремне, на одежде, на каске, на шнуре)
Назначение и область применения

Газоанализатор ALTAIR PRO, в зависимости от исполнения предназначен для:

  • непрерывного контроля и измерения объемной доли кислорода (О2) в воздухе рабочей зоны;
  • непрерывного контроля и измерения объемной доли или массовой концентрации токсичных газов: оксида углерода (СО), сероводорода (Н2S), диоксида азота (NO2), сернистого ангидрида (SO2), аммиака (NH3), хлора (Cl2), двуокиси хлора (ClO2), фосфина (PH3), синильной кислоты (HCN);
  • выдачи звуковой, световой, вибрационной и визуальной (с отображением на дисплее) сигнализации при превышении измеряемой величиной установленных пороговых значений.
Область применения газоанализатора
  • контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
  • контроль содержания вредных веществ в воздухе рабочей зоны на уровне предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при значительном превышении ПДК при аварийных ситуациях в целях обеспечения безопасности персонала.
Эксплуатация во взрывоопасных зонах

Газоанализаторы АLTAIR PRO выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории IIC, группы Т4.

Газоанализаторы ALTAIR PRO имеют маркировку взрывозащиты: 0 Ex ia IIC T4. Вид взрывозащиты – «искробезопасная электрическая цепь ia» по ГОСТ Р 51330.10-99 и «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.

Основные преимущества Современные эффективные датчики MSA

Газоанализаторы ALTAIR PRO комплектуются быстродействующим датчиками MSA 20-ой серии. Срок службы всех датчиков составляет не менее 2-х лет, время отклика и восстановления датчиков - менее 15 секунд.

Взрывозащищенное исполнение

Газоанализаторы ALTAIR PRO выпускаются во взрывозащищенном исполнении, имеют разрешение на применение Ростехнадзора РФ и предназначены для эксплуатации во взрывоопасных зонах предприятий нефтегазового комплекса, химической промышленности, энергетике, пожарной охране и служб коммунального хозяйства.

Сигнализация

ALTAIR PRO оснащены устройствами звуковой (громкостью 95 дБ), световой (четыре сверхярких светодиода с углом обзора 320°), вибрационной и визуальной сигнализации (знаки LO или Hi на дисплее), которые срабатывают при превышении концентрацией контролируемого газа установленных пороговых значений.

Прочная конструкция, малые габариты и вес

Приборы имеют прочный прорезиненный корпус, обеспечивающий защиту от случайных падений даже 3-х метровой высоты, с превосходными характеристиками по пыле и влагозащите (IP 67). Металлические резьбовые соединения гарантируют стабильность конструкции во все время службы прибора. Вес ALTAIR PRO составляет всего 120 г, габаритные размеры - 81х51х23 мм.

Четкий ЖК дисплей

Газоанализаторы ALTAIR PRO оснащены простым и удобным для чтения дисплеем с подсветкой, на котором отображаются показания по контролируемому каналу измерений, текущий статус тревоги, уровни срабатывания тревог, пиковые значения измерений и индикатор величины текущего заряда батареи.

Управление одной кнопкой

Управление прибором осуществляется с помощью всего одной кнопки, позволяющий получить доступ ко всем функциональным возможностям: включить подсветку, активировать ИК-связь с ПК, произвести обнуление прибора, удалить пиковое значение, провести проверку работоспособности.

Индикатор проверки работоспособности

ALTAIR PRO оснащены специальной функцией проверки работоспособности Gas Test. Проверка запускается одним нажатием кнопки и проводится с подачей в прибор контрольного газа. Прибор сравнивает свои показания с заданной концентрацией (сохраненной в памяти) и, в случаи положительного результата теста, в течение следующих 24-х часов на дисплее прибора будет отображаться индикатор, подтверждающий успешное проведение проверки.

Встроенный адаптер для подачи газа позволяет проводить проверку без использования дополнительных принадлежностей.

Встроенная память и передача данных на компьютер

Газоанализаторы ALTAIR PRO оснащены встроенной памятью, в которой автоматически сохраняются последние 50 срабатываний сигналов тревог, а также пиковых значений концентраций газов (минимальных по каналу кислорода) с периодом записи один раз в 3 минуты. Передача данных на ПК осуществляется с помощью ИК-порта приборов и программного обеспечения MSA Fivestar Link.

Техническая документация

В комплект поставки газоанализаторов ALTAIR PRO входит полный комплект технической документации: паспорт, руководство по эксплуатации (на CD-ROM), краткое руководство по запуску прибора и методика поверки (1 экз. на партию), разработанная и утвержденная в установленном порядке.

Сертификаты

Газоанализаторы ALTAIR PRO сертифицированы на безопасность, взрывозащищенность (имеет разрешение на применение Ростехнадзора России) и внесены в государственные реестры средств измерений России, Казахстана, Украины и Белоруссии.

Конструкция и модификации

Газоанализатор ALTAIR PRO представляет собой автоматический портативный прибор непрерывного действия, оснащенный устройствами звуковой, световой, вибрационной и визуальной сигнализации и предназначенный для контроля и/или измерения одного газа.

Принцип измерения газов – электрохимический. Срок службы электрохимических датчиков MSA составляет не менее 2-х лет.

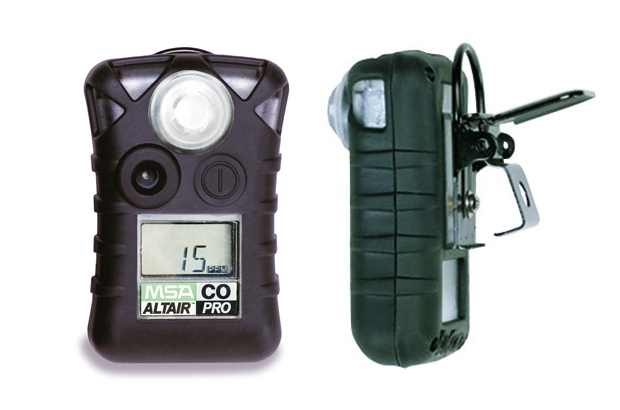

Конструктивно ALTAIR PRO выполнен в прочном пластиковом прорезиненном корпусе, выдерживающем экстремальные воздействия и падения с 3-х метровой высоты. Управление прибором осуществляется с помощью одной единственной кнопки.

Способ отбора пробы – диффузионный.

Замена измерительного датчика по завершению срока службы в ALTAIR PRO происходит очень быстро благодаря специально разработанной конструкции прибора. Компактная и высокоэффективная CR2 батарейка обеспечивает работу ALTAIR PRO в течение более одного года. Батарейка легко доступна и очень просто заменяется.

ALTAIR PRO имеет высококонтрастный жидкокристаллический графический дисплей с подсветкой, обеспечивающий отображение результатов измерений объемной доли или массовой концентрации определяемых компонентов (в зависимости от исполнения), пиковых значений концентраций компонентов, уровней срабатывания тревог, индикатора, подтверждающего успешно проведенную проверку работоспособности и индикатора величины текущего заряда батареи.

Газоанализаторы ALTAIR PRO оснащены памятью данных и ИК-интерфейсом, предназначенным для вывода данных на персональный компьютер.

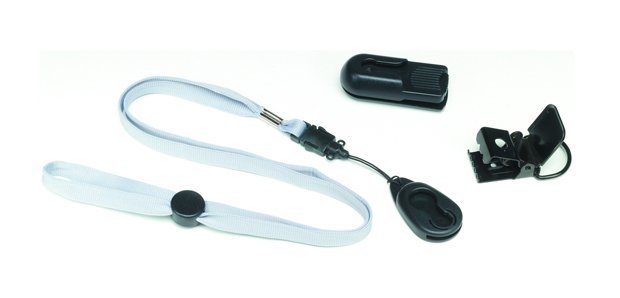

Прибор поставляется со специальным зажимом, позволяющим его надежно крепить на одежде и носить даже в самых трудных условиях без риска потери. Также к прибору поставляются специальный зажим как у мобильного телефона со шнуром для ношения на шее или руке и зажим для крепления на каске.

Исполнения

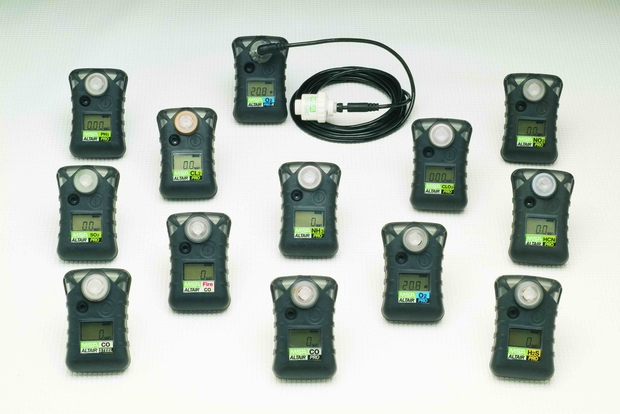

Газоанализаторы ALTAIR PRO выпускаются в нескольких исполнениях, отличающихся друг от друга определяемым компонентом, а также значениями установленных порогов срабатывания сигнализаций и единицами измерений.

Заказной
номер
Исполнение, опреде-
ляемый компонент
Нижний порог тревоги Верхний порог тревоги Порог тревоги STELL (15 мин.) Порог тревоги TWA (8 ч.)
10113295 ALTAIR PRO O2 19,5 %(об.) 18,0 %(об.) - -
10113296 ALTAIR PRO СO 20 мг/м3 100 мг/м3 100 мг/м3 20 мг/м3
10113297 ALTAIR PRO H2S 10 мг/м3 20 мг/м3 20 мг/м3 10 мг/м3
10113300 ALTAIR PRO H2S 7 мг/м3 14 мг/м3 14 мг/м3 7 мг/м3
10113301 ALTAIR PRO SO2 3,8 ppm 7,6 ppm 7,6 ppm 3,8 ppm
10113299 ALTAIR PRO CL2 1 мг/м3 2 мг/м3 2 мг/м3 1 мг/м3
10113298 ALTAIR PRO NH3 20 мг/м3 40 мг/м3 40 мг/м3 20 мг/м3
10113302 ALTAIR PRO HCN 1 ppm 2 ppm 2 ppm 1 ppm
10113305 ALTAIR PRO NO2 1 ppm 2 ppm 2 ppm 1 ppm
10113303 ALTAIR PRO PH3 0,1 ppm 0,2 ppm 0,2 ppm 0,1 ppm

Примечания:

  • порог тревоги STELL – контроль среднего значения за последние 15 минут работы прибора;
  • порог тревоги TWA - контроль среднего значения за последние 8 часов работы прибора.
Основные метрологические характеристики

Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора ALTAIR PRO.

Исполнение, определяемый компонент Диапазон измерений (показаний) Пределы допускаемой
основной погрешности
Разрешение дисплея Область применения
абсолютной относительной
ALTAIR PRO
О2
2-25 % (об.)
(0-25 % (об.))
±0,7% (об.) - 0,1 % (об.) контроль содержания О2
ALTAIR PRO
СО
0-1500 ppm ±4 ppm
(0-20 ppm)
±20 %
(20-1500 ppm)
1 ppm контроль ПДК в.р.з.
0-1740 мг/м3 ±4 мг/м3
(0-20 мг/м3)
±20 %
(20-1740 мг/м3)
1 мг/м3
ALTAIR PRO
H2S
0-200 ppm ±2 ppm
(0-10 ppm)
±20 %
(10-200 ppm)
1 ppm контроль ПДК в.р.з.
0-284 мг/м3 ±2 мг/м3
(0-10 мг/м3)
±20 %
(10-284 мг/м3)
1 мг/м3
ALTAIR PRO
SO2
0-20,0 ppm ±1,25 ppm
(0-5 ppm)
±25 %
(5-20 ppm)
0,1 ppm контроль ПДК в.р.з.
ALTAIR PRO
NO2
0-20,0 ppm ±1,25 ppm
(0-5 ppm)
±25 %
(5-20 ppm)
0,1 ppm контроль ПДК в.р.з.
ALTAIR PRO
NH3
0-100 ppm ±6,25 ppm
(0-25 ppm)
±25 %
(25-100 ppm)
1 ppm контроль ПДК в.р.з.
0-70 мг/м3 ±5 мг/м3
(0-20 мг/м3)
±25 %
(20-70 мг/м3)
1 мг/м3
ALTAIR PRO
CL2
0-20,0 ppm ±1,25 ppm
(0-5 ppm)
±25 %
(5-20 ppm)
0,1 ppm контроль аварийных ситуаций
0-59 мг/м3 ±3,75 мг/м3
(0-15 мг/м3)
±25 %
(15-59 мг/м3)
0,1 мг/м3
ALTAIR PRO
HCN
0-10,0 ppm
(0-30,0 ppm)
±2,5 ppm - 0,5 ppm контроль аварийных ситуаций
ALTAIR PRO
PH3
0-1,00 ppm
(0-5,00 ppm)
±0,25 ppm - 0,05 ppm контроль аварийных ситуаций

Время установления показаний, Т90, не более:

  • по каналу О2 - 30 секунд;
  • по каналу CO - 60 секунд;
  • по каналу H2S - 30 секунд;
  • по каналу SО2 - 83 секунд;
  • по каналу NО2 - 66 секунд;
  • по каналу NH3 - 66 секунд;
  • по каналу Cl2 - 180 секунд;
  • по каналу HCN - 220 секунд;
  • по каналу PH3 - 66 секунд.
Технические характеристики
Техническая характеристика Значение
Количество одновременно измеряемых компонентов один (O2, CO, H2S, SO2, NO2, NH3, Cl2, HCN, PH3)
Индикация измеренной концентрации во всех исполнениях – да
Исполнение взрывозащищенное, маркировка 0 Ex ia IIC T4
Тип защиты от пыли и брызг IP 67 (прорезиненный корпус)
Электропитание одна незаменяемая литиевая батарея типа CR2 со сроком службы не менее 1-го года
Способ отбора газовой пробы диффузионный
Сигнализация звуковая (95 дБ), световая (четыре светодиода, различимые под углом 320°), вибрационная, визуальная на дисплее, 4 порога срабатывания тревоги
Пороги сигнализации 4 (нижний, верхний, STELL – по среднему значению за 15 мин, TWA – по среднему значению за 8 часов)
Дисплей жидкокристаллический графический, с подсветкой
Память результатов встроенная, журнал событий емкостью 50 событий
Габаритные размеры (ВхШхТ) 81х51х23 мм
Масса 120 г
Диапазон рабочих температур от минус 20 °С до 50 °С кратковременно - от минус 40 °С до плюс 50 °С
Диапазон относительной влажности, без конденсации от 10 до 95 %
Гарантийный срок эксплуатации 2 года с даты ввода в эксплуатацию (за исключением батареи)
Средний срок службы датчиков O2, CO, H2S - 2 года
SO2, NO2, NH3, Cl2, HCN, PH3 – 1 год
Базовый комплект поставки
№ п/п Наименование Кол-во
1 Газоанализатор ALTAIR PRO с крепежным зажимом 1 шт.
2 Комплект документации (руководство по эксплуатации на CD-ROM, паспорт, краткое руководство по запуску прибора) 1 шт.
3 Методика поверки (на партию приборов) 1 шт.
Дополнительные элементы поставки

Заказной
номер
Наименование
10041107 Ручной ремешок для переноски прибора
10040002 Клипса для крепления прибора на каску/пояс/со шнурком
10047596 Внешний электрический пробоотборный насос-зонд
10103191 Пробоотборный зонд, гибкий, 300 мм
10103189 Пробоотборный шланг, 3 м, полиуретан, проводящий
10082834 ИК-USB адаптер для подключения прибора к ПК
10088099 Программное обеспечение MSA Link на CD
