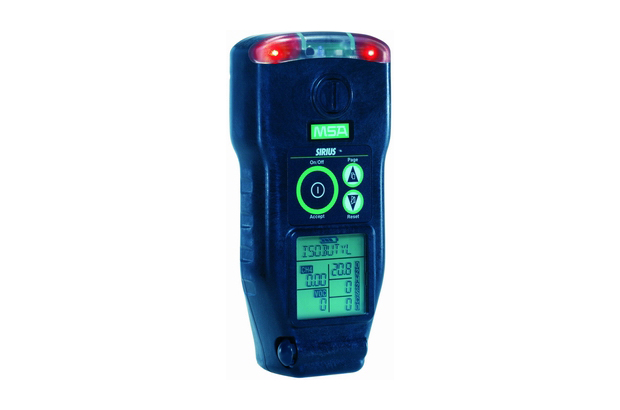

Фотоионизационный газоанализатор SIRIUS
Одновременное измерение до 5-ти газов в воздухе рабочей зоны
1-5-ти канальный портативный газоанализатор SIRIUS предназначен для контроля
взрывоопасных газов (метан, пропан, пентан, водород), О2, СО, H2S
и легколетучих органических веществ (по изобутилену) в воздухе рабочей зоны в
целях обеспечения безопасности персонала, а также при контроле емкостей и
трубопроводов на утечки на предприятиях нефтегазодобывающей,
нефтегазоперерабатывающей и прочих отраслей промышленности.
- Внесен в Государственный реестр средств измерений Российской Федерации
- Имеет взрывозащищенное исполнение и допущен к применению Ростехнадзором
России
- Встроенный фотоионизационный детектор (ФИД)
- Контроль легколетучих органических веществ (ЛОВ)
- Встроенный пробоотборный насос
- Световая и звуковая сигнализация

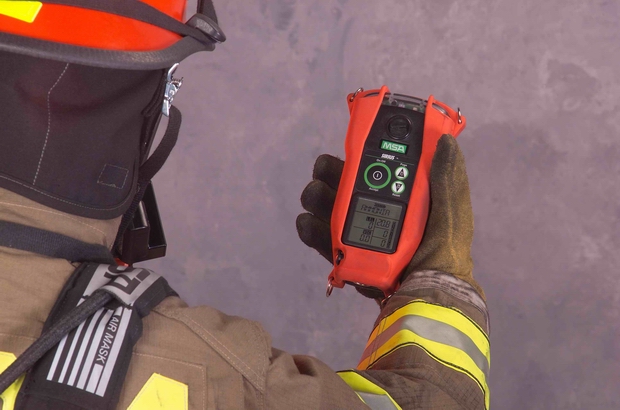

- Эргономичная конструкция, возможность работы одной рукой
Назначение
и область применения
Газоанализатор SIRIUS, в зависимости от исполнения предназначен для:
- непрерывного контроля и измерения объемной доли кислорода (О2)
в воздухе рабочей зоны;
- непрерывного контроля и измерения довзрывоопасных концентраций горючих
газов: метана (СН4), пропана (С3Н8),
пентана (C5H12) и водорода (H2) в воздухе
взрывоопасных зон;
- непрерывного контроля и измерения объемной доли токсичных газов: оксида
углерода (СО) и сероводорода (Н2S);
- непрерывного контроля и измерения объемной доли легколетучих
органических веществ (ЛОВ) по изобутилену (i-С4Н8);
- выдачи звуковой, световой и визуальной (с отображением на дисплее)
сигнализации при превышении измеряемой величиной установленных пороговых
значений.
Область применения газоанализатора
- контроль недостатка (избытка) кислорода в воздухе рабочей зоны;
- контроль содержания горючих и взрывоопасных газов и паров в
производственных помещениях, на открытых пространствах и в замкнутых объемах
(подземные сооружения и коммуникации, резервуары и цистерны для хранения и
транспортировки нефтепродуктов и т.д.);
- контроль содержания вредных веществ в воздухе рабочей зоны на уровне
предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при
значительном превышении ПДК при аварийных ситуациях в целях обеспечения
безопасности персонала;
- определение содержания вредных веществ при аттестации рабочих мест и
аналитическом контроле воздуха рабочей и санитарно-защитной зон.
Эксплуатация во взрывоопасных зонах
Газоанализаторы SIRIUS выполнены во взрывозащищенном исполнении и
предназначены для применения во взрывоопасных зонах помещений и наружных
установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред
категории IIC, групп Т1-Т4.
Газоанализаторы SIRIUS в части взрывозащиты соответствуют требованиям ГОСТ Р
51330.0-99 (МЭК 60079-0:98), ГОСТ Р 51330.1-99 (МЭК 60079-1:98), ГОСТ Р
51330.10-99 (МЭК 60079-11:99) и имеют маркировку взрывозащиты: 1 Ex iad IIC
T3/T4 Х. Вид взрывозащиты – «искробезопасная электрическая цепь ia» по ГОСТ Р
51330.10-99 и «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.
Основные преимущества
Современные
эффективные датчики MSA
В газоанализаторах SIRIUS используются высококачественные датчики собственной
разработки компании MSA:
- термокаталитический датчик 20 L, устойчивый к воздействию силанов – для
измерения горючих газов;
- электрохимические: быстродействующий датчик 20-ой серии – для измерения
О2; датчики-таблетки – для измерения СО и H2S;
- фотоионизационный датчик (ФИД) – для измерения легколетучих органических
веществ (ЛОВ), обладающий рядом преимуществ: автокомпенсация влияния
влажности, стабильные нулевые показания, предварительно установленные
калибровки по различным ЛОВ, быстрый отклик детектора.
Взрывозащищенное исполнение
Газоанализатор SIRIUS выпускается во взрывозащищенном исполнении, имеет
разрешение на применение Ростехнадзора РФ и предназначен для эксплуатации во
взрывоопасных зонах предприятий нефтегазового комплекса и служб коммунального
хозяйства.
Сигнализация
Газоанализатор SIRIUS оснащен устройствами звуковой (90 дБ), световой
(сверхяркие светодиоды с углом обзора 320°) и визуальной сигнализации, которые
срабатывают при превышении концентрацией контролируемого газа установленных
пороговых значений (четыре пороговых уровня по каждому каналу измерений). Два из
четырёх порогов могут изменяться пользователем самостоятельно.
Прочный корпус, пыле-влагонипроницаемое исполнение
Прибор имеет прочный корпус, обеспечивающий защиту от попадания внутрь влаги
и пыли (IP 54), благодаря чему SIRIUS может работать в самых тяжелых условиях
эксплуатации. Эргономичная конструкция прибора позволяет работать с ним одной
рукой.
Малые габариты и вес
Вес прибора составляет не более 600 грамм, габаритные размеры 165х92х66 мм.
Большой ЖК дисплей и кнопки управления
Прибор оснащён большим высококонтрастным графическим ЖК дисплеем с
подсветкой, на котором в легко читаемом виде отображаются показания по всем
контролируемым каналам одновременно. При работе с ФИД название вещества, на
которое откалиброван ФИД, также может выводиться на экран. Управление прибором
осуществляется с помощью трех больших кнопок, удобных для работы даже в
перчатках.
Встроенная память и передача данных на компьютер
Газоанализаторы SIRIUS оснащены встроенной памятью данных, в которой
сохраняются последние результаты измерений и протокол событий. Программа SIRIUS
Datalogging, поставляемая к прибору, позволяет пользователю передать сохраненные
данные в персональный компьютер и отобразить в виде таблиц и графиков.
Совместимость с системой GALAXY
Газоанализаторы SIRIUS полностью совместимы с автоматизированным автономным
стендом GALAXY, предназначенным для проверки и калибровки различных приборов MSA
по газовым смесям.
Принадлежности и аксессуары

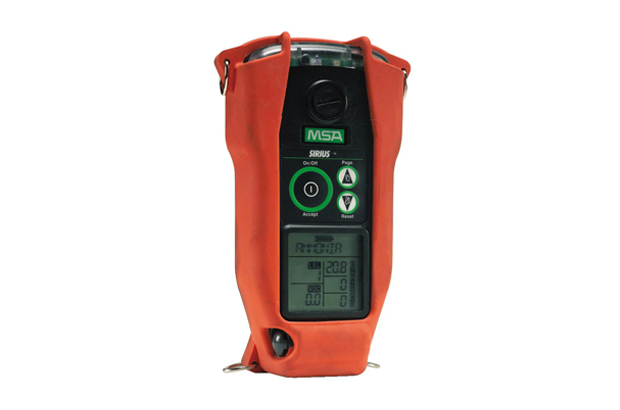

Для SIRIUS поставляются различные принадлежности, среди которых: защитный
резиновый чехол, футляр для переноски, поплавковый зонд, телескопический зонд,
ручной гибкий зонд.
Сертификаты
Газоанализатор SIRIUS сертифицирован на безопасность, взрывозащищенность
(имеет разрешение на применение Ростехнадзора России) и внесен в государственные
реестры средств измерений России, Казахстана, Украины и Белоруссии.
Конструкция и модификации
Газоанализатор SIRIUS представляет собой портативный многоканальный
прибор, оснащенный устройствами звуковой, световой и визуальной
сигнализации.
Принцип измерений:
- по каналу горючих газов – термокаталитический;
- по каналам объемной доли кислорода, оксида углерода и сероводорода –
электрохимический;
- по каналу легколетучих органических веществ (ЛОВ) –
фотоионизационный (ФИД) с двумя исполнениями УФ-лампы по энергии
фотонов: 10,6 эВ или 9,8 эВ.
Конструктивно газоанализатор SIRIUS выполнен в прочном пластиковом
корпусе, выдерживающем экстремальные воздействия. Большие кнопки облегчают
работу с прибором даже в перчатках.

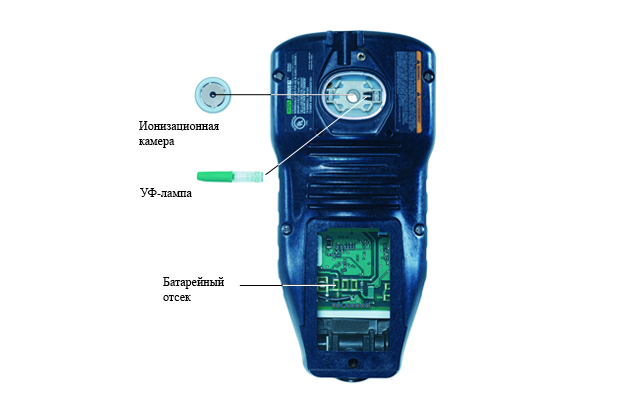

Благодаря уникальной конструкции прибора УФ-лампа и ионизационная лампа
ФИДа легко заменяются самим пользователем без обращения в сервис-центр.
Способ отбора пробы – принудительный с помощью встроенного микронасоса.
Газоанализатор имеет высококонтрастный жидкокристаллический графический
дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов
одновременно по всем каналам измерений;
- максимальные (пиковые) и минимальные значения результатов измерений,
среднесменные значения за 8 часов (TWA);
- текущей даты и времени;
- установленного коэффициента отклика ФИД;
- наименование компонента, выбранного в качестве измеряемого по каналу
ФИД;
- уровня заряда аккумуляторной батареи.
Электрическое питание газоанализатора осуществляется от встроенного
литиево-ионного аккумулятора, обеспечивающего работу прибора в течение не
менее 11 ч, или от заменяемых щелочных элементов (батареек) типоразмера АА с
временем работы не менее 6 ч.
Газоанализаторы поставляются с памятью данных и выводом данных на
персональный компьютер при помощи ИК-порта.
Стандартные исполнения по перечню определяемых компонентов
SIRIUS выпускаются в различных исполнениях, которые согласовываются с
каждым заказчиком на этапе оформления заказа в зависимости от характеристик
его измерительных задач.
Заказной номер |
Число каналов |
Определяемые компоненты |
Особенности |
10064030 |
1 |
ЛОВ (ФИД) |
Li-ion аккумулятор |
10064029 |
2 |
ЛОВ (ФИД)-O2 |
Li-ion аккумулятор |
10064028 |
2 |
ЛОВ (ФИД)-Ех |
Li-ion аккумулятор |
10064027 |
3 |
ЛОВ (ФИД)-O2-Ех |
Li-ion аккумулятор |
10064026 |
4 |
ЛОВ (ФИД)-O2-Ех-H2S |
Li-ion аккумулятор * |
10064025 |
4 |
ЛОВ (ФИД)-O2-Ех-CO |
Li-ion аккумулятор * |
10064024 |
5 |
ЛОВ (ФИД)-O2-Ех-H2S-CO |
Li-ion аккумулятор * |
10064037 |
1 |
ЛОВ (ФИД) |
Li-ion аккумулятор, передача данных |
10064036 |
2 |
ЛОВ (ФИД)-O2 |
Li-ion аккумулятор, передача данных |
10064035 |
2 |
ЛОВ (ФИД)-Ех |
Li-ion аккумулятор, передача данных |
10064034 |
3 |
ЛОВ (ФИД)-O2-Ех |
Li-ion аккумулятор, передача данных |
10064033 |
4 |
ЛОВ (ФИД)-O2-Ех-H2S |
Li-ion аккумулятор, передача данных * |
10064032 |
4 |
ЛОВ (ФИД)-O2-Ех-CO |
Li-ion аккумулятор, передача данных * |
10064031 |
5 |
ЛОВ (ФИД)-O2-Ех-H2S-CO |
Li-ion аккумулятор, передача данных * |
Примечания:
- Канал взрывоопасных газов (Ех) может быть также откалиброван по
метану (СН4), пропану (С3Н8), пентану
(C5H12) или водороду (H2).
- В состав поставки исполнений, отмеченных «*» входит резиновый
защитный кожух, плечевой ремень и зарядное устройство.
- Кроме указанных в таблице, по запросу доступны другие исполнения
SIRIUS.
Компоненты, определяемые и неопределяемые по каналу ФИД
Наименование вещества |
№ по CAS1 |
Химическая формула |
Индикация наименования на дисплее прибора |
Потенциал ионизации, эВ |
Коэффициент отклика для ламп с энергией фотонов |
9,8 эВ |
10,6 эВ |
Авиационное топливо Jet A(A1) |
8008-20-6 |
смесь |
JETA(A1) |
|
1,04 |
0,36 |
Авиационное топливо JP 4, jet B |
8008-20-6 |
смесь |
JP4 |
|
1,57 |
1,03 |
Авиационное топливо JP 5 |
8008-20-6 |
смесь |
JP5 |
|
1,04 |
0,36 |
Авиационное топливо JP 8 |
8008-20-6 |
смесь |
JP8 |
|
1,04 |
0,36 |
Акриловая кислота |
79-10-7 |
C3H4O2 |
ACRLCACD |
10,6 |
N/A2 |
7,63 |
Акролеин |
107-02-8 |
C3H4O |
ACROLEIN |
10,11 |
N/A |
3,82 |
Аллиловый спирт |
107-18-6 |
C3H6O |
PROPENOL |
9,67 |
1,81 |
|
Амилацетат |
628-63-7 |
C7H14O2 |
AMYLACET |
? |
5,32 |
1,65 |
Аммиак |
7664-41-7 |
NH3 |
AMMONIA |
10,07 |
N/A |
2,51 |
Арсин |
7784-42-1 |
AsH3 |
ARSINE |
10,18 |
N/A |
2,71 |
Ацетальдегид |
75-07-0 |
C2H4O |
ETHANAL |
10,23 |
N/A |
4,57 |
Ацетон |
67-64-1 |
C3H6O |
ACETONE |
9,7 |
0,96 |
1,12 |
Ацетофенон |
98-86-2 |
C8H8O |
ETANONE |
9,28 |
e |
|
Бензин (неэтилированный) |
8006-61-9 |
смесь |
GASOLINE |
|
2,27 |
1,21 |
Бензол |
71-43-2 |
C6H6 |
BENZENE |
9,24 |
0,56 |
0,53 |
Бромметан |
74-83-9 |
CH3Br |
BRMETHAN |
10,54 |
N/A |
1,4 |
Бутадиен |
106-99-0 |
C4H6 |
BUTADIEN |
9,07 |
0,65 |
0,63 |
1,4-бутандиол |
110-63-4 |
C4H10O2 |
BUTNDIOL |
10,7 |
N/A |
|
1-бутанол |
71-36-3 |
C4H10O |
BUTANOL |
9,99 |
N/A |
2,3 |
2-бутанон |
78-93-3 |
C4H8O |
BUTANONE |
9,52 |
0,76 |
0,7 |
Бутилацетат |
123-86-4 |
C6H12O2 |
BTYLACET |
10 |
N/A |
2,22 |
??бутиролактон |
96-48-0 |
C4H6O2 |
GBUTRLCN |
10,26 |
N/A |
3,78 |
Бутоксиэтанол |
111-76-2 |
C6H14O2 |
BTOXETOH |
8,68 |
1,46 |
0,8 |
Виниацетат |
108-05-4 |
C4H6O2 |
VNYLACET |
9,2 |
1,36 |
0,94 |
Винихлорид |
75-01-4 |
C2H3Cl |
VNLYCLDE |
9,99 |
N/A |
1,47 |
Винилциклогексан |
695-12-5 |
C8H14 |
VYLCYHEX |
9,51 |
0,73 |
1,38 |
Гексан |
110-54-3 |
C6H14 |
HEXANE |
10,13 |
N/A |
2,88 |
Гептан |
142-82-5 |
C7H16 |
HEPTANE |
9,93 |
N/A |
2,01 |
Гидразин |
302-01-2 |
H4N2 |
HYDRAZINE |
8,1 |
7,78 |
|
4-гидрокси- 4-метил- 2-пентанон |
123-42-2 |
C6H12O2 |
PYRATON |
9,5 |
0,42 |
0,36 |
Декан |
124-18-5 |
C10H22 |
DECANE |
9,65 |
2,67 |
0,87 |
1,2-дибромэтан |
106-93-4 |
C2H4Br2 |
12BRETHN |
10,35 |
N/A |
12,2 |
Дизельное топливо |
68334-30-5 |
смесь |
DIESEL |
|
1,46 |
0,8 |
Дизельное топливо № 2 |
68476-34-6 |
смесь |
DIESEL2 |
|
1,46 |
0,8 |
Дизельное топливо № 4, корабельное топливо |
77650-28-3 |
смесь |
DIESEL4 |
|
1,46 |
0,8 |
Диметилацетамид |
127-19-5 |
C4H9NO |
DMA |
8,81 |
0,63 |
0,47 |
Диметилформамид |
68-12-2 |
C3H7NO |
DMF |
9,13 |
0,6 |
0,46 |
Диметоксиметан |
109-87-5 |
C3H8 |
DIMEOXME |
10 |
N/A |
1,63 |
1,4-диоксан |
123-91-1 |
C4H8O2 |
DIOXANE |
9,19 |
1,35 |
1,06 |
1,2-дихлорбензол |
95-50-1 |
C6H4Сl2 |
12CLBNZ |
9,06 |
0,57 |
0,43 |
Дихлорэтан |
107-06-2 |
C2H4Cl2 |
DICLETHAN |
11,07 |
N/A |
N/A |
Диэтиламин |
109-89-7 |
C4H11N |
DIETAMNE |
8,01 |
0,3 |
0,31 |
Изоамилацетат |
123-92-2 |
C7H14O2 |
IAMYACET |
9,9 |
N/A |
1,65 |
Изобутанол |
78-83-1 |
C4H10O |
IBUTANOL |
10,02 |
N/A |
5,24 |
Изобутилен |
115-11-7 |
C4H8 |
ISOBUTYL |
9,22 |
1 |
1 |
Изооктан |
540-84-1 |
C8H18 |
IOCTANE |
9,89 |
2,75 |
0,91 |
Изопропиламин |
75-31-0 |
C3H9N |
2PROPAME |
8,6 |
0,61 |
0,51 |
Изопропиловый эфир |
108-20-3 |
C6H14O |
IPROETHR |
9,2 |
0,72 |
0,62 |
Изофорон |
78-59-1 |
C9H14О |
IPHORNE |
9,07 |
0,21 |
0,2 |
m-ксилол |
108-38-3 |
C8H10 |
MXYLENE |
8,55 |
0,8 |
0,8 |
o-ксилол |
95-47-6 |
C8H10 |
OXYLENE |
8,56 |
0,51 |
0,46 |
p-ксилол |
106-42-3 |
C8H10 |
PXYLENE |
8,44 |
0,41 |
0,5 |
Кумол |
98-82-8 |
С9H12 |
CUMENE |
8,73 |
0,54 |
0,54 |
Мезитила окись |
141-79-7 |
C6H10O |
MSTYLOXD |
9,1 |
0,48 |
0,4 |
Метанол |
67-56-1 |
CH4O |
MEOH |
10,84 |
N/A |
N/A |
Метилакрилат |
96-33-3 |
C4H6O2 |
MEACRYLT |
10,7 |
N/A |
3,09 |
Метилацетат |
79-20-9 |
C3H6O2 |
MEACET |
10,25 |
N/A |
5,47 |
Метилацетоацетат |
105-45-3 |
C5H8O3 |
MEACACET |
9,82 |
1,23 |
0,87 |
Метилбензиловый спирт |
589-18-4 |
C8H10O |
MEBNZOL |
? |
1,49 |
0,81 |
Метилбензоат |
93-58-3 |
C8H8O2 |
MEBNZOTE |
9,32 |
|
|
Метиленхлорид |
75-09-2 |
CH2Cl2 |
METYLCL2 |
11,33 |
N/A |
N/A |
Метилизобутилкетон |
108-10-1 |
C6H120 |
MIBK |
9,3 |
0,76 |
0,65 |
Метилметакрилат |
80-62-6 |
C5H8O2 |
MEMEACRY |
10,06 |
N/A |
0,94 |
n-метилпирролидон |
872-50-4 |
C5H9NO |
MEPRYLDN |
9,17 |
1,22 |
0,58 |
Метил-трет-бутиловый эфир |
1634-04-4 |
C5H12O |
MTBE |
9,41 |
0,84 |
0,74 |
Метилэтилкетон |
78-93-3 |
C4H8O |
MEK |
9,52 |
0,76 |
0,65 |
1-метокси-2-пропанол |
107-98-2 |
C4H10O2 |
MEOXPROP |
9,54 |
1,89 |
0,89 |
2-метоксиэтанол |
109-86-4 |
C3H8O2 |
MEOXETOH |
10,13 |
N/A |
1,45 |
Монометиламин |
74-89-5 |
CH5N |
MEAMINE |
8,9 |
0,85 |
0,76 |
Окись этилена |
75-21-8 |
C2H4O |
ETOXIDE |
10,56 |
N/A |
34,3 |
Октан |
111-65-9 |
C8H18 |
OCTANE |
9,8 |
11,7 |
1,61 |
2-пентанон |
107-87-9 |
C5H10O |
2PENTANO |
9,38 |
0,8 |
0,68 |
2-пиколин |
109-06-8 |
C6H7N |
2PICOLIN |
9,4 |
0,59 |
0,41 |
3-пиколин |
108-99-6 |
C6H7N |
3PICOLIN |
9 |
0,42 |
0,45 |
Пиридин |
110-86-1 |
C5H5N |
PYRIDINE |
9,26 |
0,6 |
0,53 |
1-пропанол |
71-23-8 |
C3H8O |
PROPANOL |
10,22 |
N/A |
4,74 |
2-ропанол |
67-63-0 |
C3H8O |
IPROPNOL |
10,17 |
N/A |
2,72 |
Пропилен |
115-07-1 |
C3H6 |
PROPENE |
9,73 |
1,25 |
1,06 |
Пропилена окись |
75-56-9 |
C3H6O |
PROPLYOX |
10,22 |
N/A |
4,84 |
Скипидар |
8006-64-2 |
смесь |
TURPS |
|
0,12 |
0,17 |
Стирол |
100-42-5 |
C8H8 |
STYRENE |
8,46 |
0,4 |
0,32 |
Трет-бутиламин |
75-64-9 |
C4H11N |
TBUAMINE |
8,5 |
0,42 |
0,41 |
Трет- бутилмеркаптан |
75-66-1 |
C4H10S |
TBUMRCAP |
9,03 |
0,45 |
0,36 |
Трет-бутиловый спирт |
75-65-0 |
C4H10O |
TBUOH |
9,9 |
23,7 |
2,27 |
Тетрагидрофуран |
109-99-9 |
C4H8O |
THF |
9,4 |
1,66 |
1,47 |
Тетрахлорэтилен |
127-18-4 |
С2Cl4 |
(CL)4ET |
9,33 |
0,49 |
|
Толуол |
108-88-3 |
C7H8 |
TOLUENE |
8,83 |
0,62 |
0,56 |
Топочный мазут № 2 |
68476-30-2 |
смесь |
FUELOIL2 |
|
1,46 |
0,8 |
Транс-дихлорэтан |
156-60-5 |
C2H2Cl2 |
CL2ETHN |
9,64 |
0,42 |
0,37 |
1,2,3-триметилбензол |
526-73-8 |
C9H12 |
123MEBNZ |
8,42 |
0,53 |
0,58 |
1,2,4-триметилбензол |
95-63-6 |
C9H12 |
124MEBNZ |
8,27 |
0,51 |
0,48 |
1,3,5-триметилбензол |
108-67-8 |
C9H12 |
135MEBNZ |
8,4 |
0,43 |
0,37 |
Трихлорэтилен |
79-01-6 |
C2HCl3 |
(CL)3ETL |
9,46 |
0,44 |
0,36 |
Фенилэтиловый спирт |
60-12-8 |
C8H10O |
BNZETOH |
10 |
N/A |
|
Фенол |
108-95-2 |
C6H6O |
PHENOL |
8,49 |
|
|
Фосфин |
7803-51-2 |
PH3 |
PHOSPHIN |
9,87 |
N/A |
2,64 |
Хинолин |
91-22-5 |
C9H7N |
QUNOLINE |
8,63 |
14,2 |
0,47 |
Хлор |
7782-50-5 |
Cl2 |
CHLORINE |
11,51 |
N/A |
8,26 |
Хлорбензол |
108-90-7 |
C6H5Cl |
CLBNZE |
9,07 |
0,34 |
0,36 |
Циклогексан |
110-82-7 |
C6H12 |
CYCHEXAN |
9,88 |
2,88 |
1,17 |
Циклогексанон |
108-94-1 |
C6H10O |
CYCHEXON |
9,16 |
0,27 |
|
Четыреххлористый углерод |
56-23-5 |
CCl4 |
CARBONT |
11,47 |
N/A |
N/A |
Эпихлоргидрин |
106-89-8 |
C3H5ClO |
ECL2HYDN |
10,64 |
N/A |
|
Этанол |
64-17-5 |
C2H6O |
ETHANOL |
10,48 |
N/A |
9,25 |
Этилацетат |
141-78-6 |
C4H8O2 |
ETACET |
10,01 |
N/A |
2,85 |
Этилацетоацетат |
141-97-9 |
C6H10O3 |
EAA |
7 |
1,02 |
0,66 |
Этилбензол |
100-41-4 |
C8H10 |
ETBNZE |
8,77 |
0,46 |
0,43 |
Этилен |
74-85-1 |
C2H4 |
ETHYLENE |
10,51 |
N/A |
6,3 |
Этиленгликоль |
107-21-1 |
C2H6O2 |
ETGLYCOL |
10,5 |
N/A |
|
Основные метрологические характеристики
Таблица 1 – Диапазоны измерений и пределы допускаемой основной
погрешности газоанализаторов по каналу измерений взрывоопасных газов
(термокаталитический датчик).
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной абсолютной погрешности,
% НКПР |
Время установления показаний,Т0,9, не более,
с |
% НКПР |
объемная доля, % (об.) |
Метан (CH4) |
0-50 |
0-2,2 |
±5 |
30 |
Пропан (C3H8) |
0-50 |
0-0,85 |
±5 |
30 |
Пентан (C5H12) |
0-50 |
0-0,7 |
±5 |
30 |
Водород (H2) |
0-50 |
0-2,0 |
±5 |
30 |
Примечания:
- диапазон показаний по всем определяемым компонентам от 0 до 100 % НКПР
(и дополнительно от 0 до 4,4 % об. по СН4);
- значения НКПР для определяемых компонентов по ГОСТ Р 51330.19-99;
- пределы допускаемой основной абсолютной погрешности по измерительным
каналам довзрывоопасных концентраций взрывоопасных газов нормированы только
для смесей, содержащих только один определяемый компонент;
- время установления показаний указано для нормальных условий
эксплуатации, без учёта транспортного запаздывания в пробоотборном
устройстве.
Таблица 2 – Диапазоны измерений и пределы допускаемой основной
погрешности газоанализаторов по каналам измерений объемной доли кислорода и
токсичных газов (электрохимические датчики) и легколетучих органических веществ
по изобутилену (фотоионизационный датчик).
Определяемый компонент |
Диапазон измерений (показаний) |
Пределы допускаемой основной погрешности |
Разрешение дисплея |
Область применения |
абсолютной |
относительной |
Кислород (O2) |
0-25 % (об.) |
±0,7% (об.) |
- |
0,1 % (об.) |
контроль содержания O2 |
Оксид углерода (СО) |
0-150 ppm (0-500 ppm) |
±5 ppm (0-50 ppm) |
±10 % (50-150 ppm) |
1 ppm |
контроль ПДК в.р.з. |
Сероводород (H2S) |
0-200 ppm |
±1 ppm (0-7 ppm) |
±15 % (7-200 ppm) |
1 ppm |
контроль ПДК в.р.з. |
Изобутилен (i-C4H8) * |
0-300 ppm (0-2000 ppm) |
±10 ppm (0-100 ppm) |
±10 % (100-300 ppm) |
0,1 ppm |
контроль содержания ЛОВ |
Примечания:
- ПДК в.р.з. – предельно-допустимая концентрация в воздухе рабочей зоны;
- * - при контроле суммарного содержания легколетучих органических веществ
(газов и паров жидкостей) фотоионизационным датчиком, пределы допускаемой
основной погрешности не нормированы.
Время установления показаний, Т90, не более:
- по каналу О2 - 30 секунд;
- по каналу CO - 50 секунд;
- по каналу H2S - 50 секунд;
- по каналу ФИД - 25 секунд.
Технические характеристики
Техническая характеристика |
Значение |
Количество одновременно измеряемых компонентов |
от 1 до 5 (ЛОВ, O2, Ех, CO, H2S) |
Исполнение |
взрывозащищенное, маркировка 1 Ex iad IIC T3/T4 Х |
Тип защиты от пыли и брызг |
IP 54 |
Электропитание |
от встроенной Li-ion аккумуляторной батареи или блока
щелочных батарей |
Способ отбора газовой пробы |
принудительный, с помощью встроенного пробоотборного
насоса |
Сигнализация |
звуковая (90 дБ), световая (различима под углом 320°),
визуальная на дисплее, 4 порога срабатывания по каждому каналу измерений |
Время работы без подзарядки аккумуляторной батареи (АБ) |
не менее 11 ч (при температуре воздуха 23 °С) |
Время работы без замены батареек |
не менее 6 ч (при температуре воздуха 23 °С) |
Время заряда АБ |
не более 6 ч |
Дисплей |
жидкокристаллический графический, с подсветкой |
Память результатов |
встроенная |
Габаритные размеры (ВхШхТ) |
165х92х66 мм |
Масса |
не более 600 г |
Диапазон рабочих температур |
от минус 0 °С до 40 °С от минус 20 °С до 50 °С
(специальное исполнение) |
Гарантийный срок эксплуатации |
2 года на все компоненты за исключением датчика ФИД;
1 год на ФИД |
Базовый комплект поставки
№ п/п |
Наименование |
Кол-во |
1 |
Газоанализатор SIRIUS |
1 шт. |
2 |
Резиновый защитный кожух |
1 шт. |
3 |
Ремень для переноски |
1 шт. |
4 |
Зарядное устройство |
1 шт. |
5 |
Комплект документации (руководство по эксплуатации на
CD-ROM, паспорт, краткое руководство по запуску прибора) |
1 шт. |
6 |
Методика поверки (на партию приборов) |
1 шт. |
Дополнительные элементы поставки
Заказной номер |
Наименование |
10052515 |
Футляр для переноски, черный, с пенонаполнителем |
10049410 |
Автомобильное зарядное устройство 12 В |
D6203723 |
Пробоотборный зонд, гибкий, 300 мм |
D6099940 |
Телескопический зонд, 1,1 м |
10082307 |
Поплавковый зонд и шланг, 5 м, полиуретан, проводящий |
10065832 |
Пробоотборный шланг, 3 м, полиуретан, проводящий |
10045650 |
Тройник для калибровки прибора по газовым смесям |
710946 |
Комплект ИК-связи с ПК |
710988 |
Программное обеспечение связи с ПК |
|
