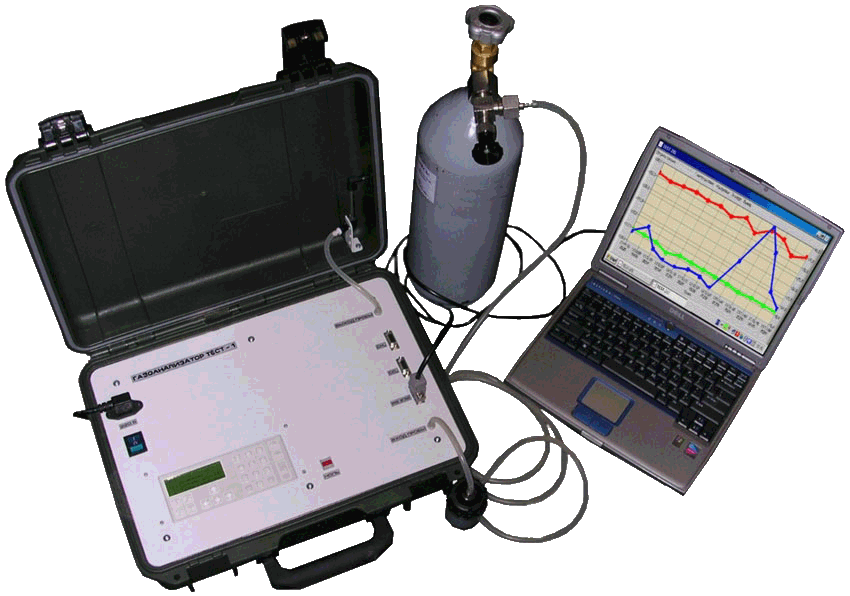

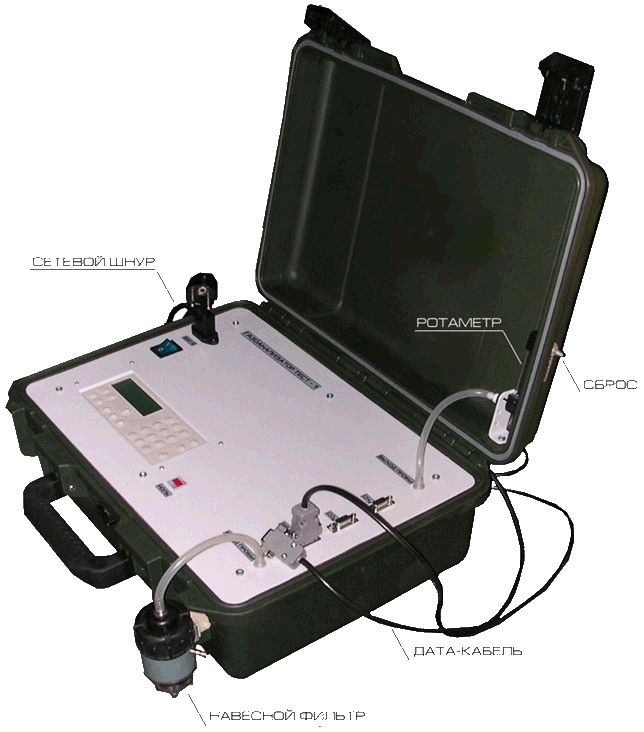

Портативный
газоанализатор ТЕСТ 203
Цель выполнения НИОКР:
Разработка газоанализатора для
контроля химического состава уходящих газов
Назначение продукции
1.1.Газоанализатор предназначен для оперативного измерения кислорода (О2),
оксида углерода (СО), двуокиси углерода (СO2), метана СН4
и водорода (Н2).
1.2.Принцип действия: измерение СН4, СО, СО2
–оптико-абсорбционный, О2 – электрохимический, Н2 -
полярографический.
1.3.Условия эксплуатации:
-температура окружающего воздуха от +10 до+ 40°С;
-относительная влажность окружающего воздуха до 80% при температуре 35°С без
конденсации влаги:
-атмосферное давление от 94 до 105 кПа;
-рабочая температура - +10…+40 С0;
-температура хранения - +10…+50 С.
1.4.По устойчивости к воздействию климатических условий газоанализатор
соответствует исполнению УХЛ-4 по ГОСТ 15150.
1.5.По устойчивости к механическим воздействиям и по защищенности от
воздействия окружающей среды газоанализатор соответствует обыкновенному
исполнению по ГОСТ 12997.
2. Основные параметры и характеристики.
| 1 |
Диапазон измерения концентрации |
О2 |
0 - 21% об. |
| Н2 |
0 – 40 % об. |
| CО |
0 – 60 % об. |
| СO2 |
0 - 30 % об. |
| СН4 |
0 – 30 % об. |
| 2 |
Предел допускаемой основной относительной погрешности |
±5% |
| 3 |
Время установления показаний |
5 с |
| 4 |
Время прогрева |
45 мин |
| 5 |
Напряжение питания |
220В |
| 6 |
Токовое потребление |
Среднее |
400mA |
| Максимальное |
2A |
| 7 |
Цифровой выход |
RS232 |
| 8 |
Габаритные размеры (мм) |
460х340х170 |
| 9 |
Масса, кг |
не более 7кг |
|
