Газоанализатор МОНОЛИТ
Малогабаритный газоанализатор
Назначение и область применения
Газоанализатор МОНОЛИТ
- многофункциональный прибор,
предназначенный для определения содержания загрязняющих веществ в промышленных
выбросах топли-восжигающих установок при проведении экологического контроля или
оптимизации процесса горения топлива.
Сертификаты
об утверждении типа средств измерений
- Сертификат РФ
- Сертификат Республики Казахстан
- Сертификат Республики Беларусь
Дополнительные возможности
Газоанализатор МОНОЛИТ обладает рядом дополнительных возможностей:
- сбор и статистическая обработка результатов измерений (вычисление
средних значений) за 20-минутный интервал времени;
- вычисление объемного расхода потока отходящих газов (м3/с) и
массового выброса (г/с) загрязняющих веществ на основе результатов
выполненных измерений;
- передача протокола измерений из памяти газоанали затора на персональный
компьютер в формате MS Word.
Определяемые
компоненты и параметры
Газоанализатор МОНОЛИТ позволяет определять содержание всех основных
компонентов, образующихся в результате горения органического топлива: О2, СО,
СО2, NO, NO2, NOx и SO2. Кроме того, газоанализатор измеряет температуру,
избыточное давление (разряжение) и скорость газового потока в точке отбора
пробы, а также вычисляет технологические параметры контролируемой установки —
коэффициент избытка воздуха, коэффициент потерь тепла и КПД сгорания топлива.
Принцип действия
Принцип действия газоанализатора основан на применении комплекта
электрохимических ячеек для измерения содержания газовых компонентов,
термоэлектрического преобразователя для измерения температуры, двухплечевого
мембранного датчика для измерения давления и трубки Пито для измерения скорости
газового потока.

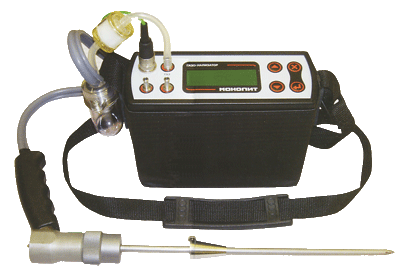

Конструкция и базовые модификации
Конструктивно газоанализатор выполнен в прочном пластиковом корпусе, на
лицевую панель которого выведены дисплей, клавиатура и все коммутационные
разъемы и штуцера. Измерительная информация отображается на
жидкокристаллическом дисплее, оснащенном подсветкой. Электропитание
газоанализатора может осуществляться как от внутреннего аккумулятора, так и от
сети переменного напряжения.
Газоанализатор выпускается в восьми базовых модификациях, при этом
модификации «Газ» предназначены для контроля установок с «низким» содержанием
вредных веществ в выбросах (работающих на природном газе), а модификации «МТ» —
для контроля установок с «высоким» содержанием вредных веществ в выбросах
(работающих на мазуте, угле и т. д.).
Взрывозащищенное
исполнение
Модификации с индексом «Ех» выполнены во взрывоза-щищенном исполнении, что
позволяет их эксплуатировать даже во взрывоопасных зонах.
Расширенный температурный диапазон эксплуатации
Модификации с индексом «Т» оснащены системой внутреннего обогрева, что
позволяет их эксплуатировать при температуре окружающей среды до минус 30 С.
Высокая точность измерений
Благодаря использованию в модификациях «Монолит Газ» датчиков с более высокой
чувствительностью, измерение низких концентраций СО, NO и SO2
выполняется с максимально возможной для электрохимического метода точностью.
Память данных
Встроенная память данных газоанализатора рассчитана для постоянного хранения
100 полных блоков данных, каждый из которых может включать в себя результаты
измерений концентраций газов, температуры, давления и скорости газового
потока. Впоследствии записанные данные могут быть распечатаны на принтере или
переданы на персональный компьютер.
Документирование
результатов
ИК-термопринтер, поставляемый с газоанализатором, позволяет распечатывать
протоколы измерений как непосредственно во время проведения измерений, так и
после их завершения при считывании данных из памяти прибора.
Удобство эксплуатации
В комплект поставки газоанализатора МОНОЛИТ входит кожаная утепленная сумка,
в которой может транспортироваться прибор и все его принадлежности. Она же
предназначена для эксплуатации прибора в зимнее время года без извлечения его
из сумки.
Для работы с прибором в летнее время поставляется легкая матерчатая сумка с
ремнем для переноски.
Методическое обеспечение
В комплект поставки газоанализатора входит полный комплект технической
документации, включая методику выполнения измерений, разработанную и
утвержденную в установленном порядке и допущенную к применению на территории РФ.
Принадлежности
и аксессуары
По желанию заказчика прибор может комплектоваться про-боотборными зондами и
трубками Пито различной (от 300 до 2000 мм) длины, а также электрическим блоком
осушки пробы и дополнительным противопылевым металлокерами-ческим фильтром.
В комплект поставки могут также входить калибровочные газовые смеси в
баллонах под давлением.
Технические характеристики
| Измеряемый компонент/параметр |
Принцип измерений |
Диапазон измерений |
Погрешность измерений |
Модификация газоанализатора |
| Кислород (О2) |
электрохимический сенсор |
0-21% об. |
±0,2% (об.) |
все |
| Оксид углерода (СО) |
электрохимический сенсор |
0-500 мг/м3
0-1000мг/м3
0-2000 мг/м3
0-5000 мг/м3
0-10000 мг/м3
0-50000 мг/м3 |
±5 мг/м3 или ±5%
±7,5 мг/м или ±5%
±10 мг/м3 или±5%
±25 мг/м3 или ±5%
±50 мг/м3 или ±5%
±250 мг/м3 или ±5% |
Монолит Газ
Монолит Газ
Монолит МТ
Монолит МТ
Монолит МТ
Монолит МТ |
| Оксид азота (NO) |
электрохимический сенсор |
0-500 мг/м3
0-2000 мг/м3
0-5000 мг/м3 |
±5 мг/м3 или ±5%
±10 мг/м3 или ±5%
±25 мг/м3 или ±5% |
Монолит Газ
Монолит МТ
Монолит МТ |
| Диоксид азота (NO2) |
электрохимический сенсор |
0-200 мг/м3 |
±10 мг/м3 |
все |
| Сернистый ангидрид (SO2) |
электрохимический сенсор |
0-500 мг/м3
0-2000 мг/м3
0-5000 мг/м3
0-10000 мг/м3 |
±10 мг/м3 или ±5%
±15 мг/м3 или ±5%
±25 мг/мэ или ±5%
±50 мг/м3 или ±5% |
Монолит Газ
Монолит МТ
Монолит МТ
Монолит МТ |
| Температура газового потока |
термопара |
-20...+800°С |
±2 °С или ±2% |
все |
| Избыточное давление/ разряжение газового потока |
мембранный датчик |
±(0-50) гПа |
±0,2 гПа или ±2% |
все |
| Скорость газового потока |
трубка Пито |
4-50 м/с |
±2 м/с |
все |
| Рассчитываемые величины |
объемная доля диоксида углерода (СО,)
объемная доля суммы оксидов азота (NOX)
коэффициент избытка воздуха (1,00-9,99)
коэффициент потерь тепла (0-99,9%)
КПД сгорания топлива (0-99,9%) |
| Единицы измерений |
мг/м3, ррт, мгО2 (приведенные к базовому
содержанию О2) |
| Дополнительные возможности |
сбор статистических данных
расчет объемного расхода и массового выброса
передача данных на персональный компьютер |
| Срок службы электрохимических сенсоров |
кислород— 1,5-2 года остальные компоненты — 2-3 года |
| Калибровка |
автоматическая калибровка нуля
калибровка чувствительности 1 раз 3 месяца |
| Отбор газовой пробы |
встроенный мембранный насос (0,8 л/мин) |
| Электропитание |
от сети переменного тока или от встроенного аккумулятора |
| Время работы без подзарядки аккумулятора |
не менее 10 ч |
| Дисплей |
алфавитно-цифровой, 4 строки по 20 символов с подсветкой |
| Память данных |
100 полных блоков |
| Принтер |
внешний ИК термопринтер |
| Интерфейс |
последовательный RS 232 С |
| Габаритные размеры |
200 х 76 х 140 мм (Д х Ш х В) |
| Масса |
не более 2 кг (5 кг с принадлежностями) |
| Диапазон рабочих температур |
от 0 до 45 °С (стандартный)
от минус 30 до плюс 45 °С (расширенный) |
Базовые модификации:
Монолит МТ
Монолит МТ Т
Монолит МТ Ех
Монолит МТ Ex T |
Монолит Газ
Монолит Газ Т
Монолит Газ Ех
Монолит Газ Ex T |
Примечания:
- модификации «Газ» предназначены для контроля установок с «низким»
содержанием вредных веществ в выбросах (см. таблицу)
- модификации «МТ» предназначены для контроля установок с «высоким»
содержанием вредных еществ в выбросах (см. таблицу)
- модификации с индексом «Ех» выполнены во взрывозащищенном исполнении
(остальные — в обычном)
- модификации с индексом «Т» имеют расширенный температурный диапазон
эксплуатации (остальные — стандартный)
Комплект поставки:
- пробоотборный зонд длиной 350 или 740 мм (другие длины по запросу)
- влагоотделитель
- внешний фильтр очистки
- блок питания/зарядное устройство
- сумка для транспортировки
- комплект документации (включая методику выполнения измерений)
- ИК-термопринтер (по запросу)
- трубка Пито (по запросу)
- электрический блок осушки пробы (по запросу)
- калибровочные газовые смеси в баллонах под давлением (по запросу)
|
