Стационарный газоаналитический комплекс СГК-501
Производство углекислоты
Для получения максимального количества СО2 при сжигании минимального
количества природного газа необходимо знание точного количества воздуха,
необходимого для полного сжигания подаваемого топлива. Для этого необходим
непрерывный прямой контроль за содержанием кислорода О2 и СО в отходящих газах,
так как режимные карты обычно строятся с большим запасом избытка воздуха. При
составлении режимных карт невозможно учесть такие факторы, влияющие на процесс
горения как калорийность газа, различная теплотворная способность, изменение
давления, температуры топлива и воздуха в течение суток и при смене сезонов
года.

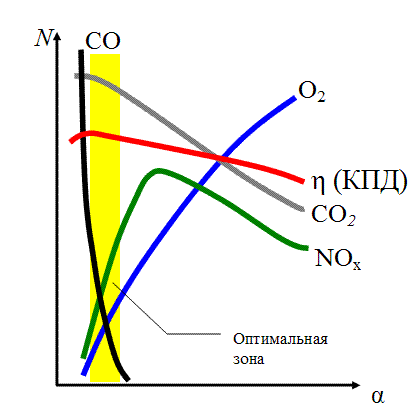

Зависимость основных компонентов продуктов сгорания от коэффициента избытка
воздуха N(a).
Как видно из графика зависимости основных компонентов продуктов сгорания от
коэффициента избытка воздуха N(a) граница оптимальной зоны горения очень
сильно зависит от коэффициента избытка воздуха, зависящего от вышеперечисленных
параметров. Непрерывный прямой контроль за содержанием кислорода О2 и СО в
отходящих газах позволит в реальном режиме времени отслеживать эту границу и
оперативно реагировать на изменения условий горения, что приведет к экономии
топлива и максимальной эффективности процесса получения СО2.

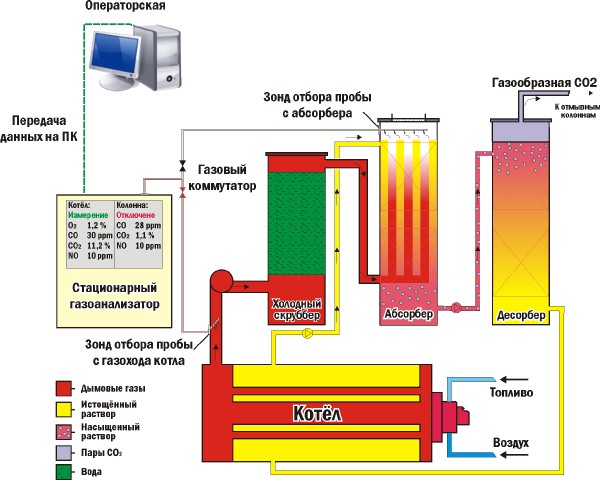

На рисунке выше приведены точки контроля газового состава стационарным
газоаналитическим комплексом СГК-501. Газовый коммутатор позволяет производить
измерения в двух точках контроля поочередно, с заданной частотой опроса.
Полученные данные по сети Ethernet передаются в операторскую, где происходит

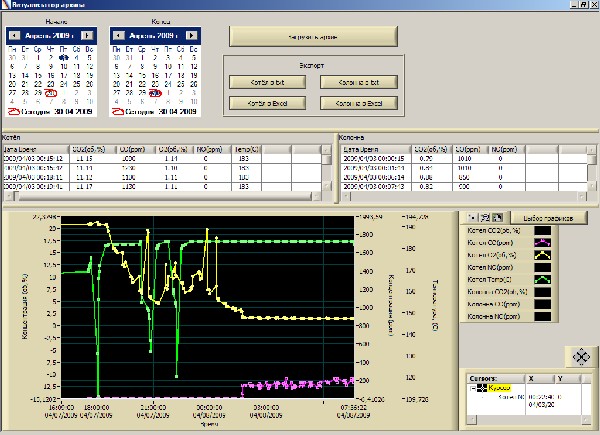

визуализация данных, архивирование. На рисунке ниже приведен вид данных на
мониторе оператора.

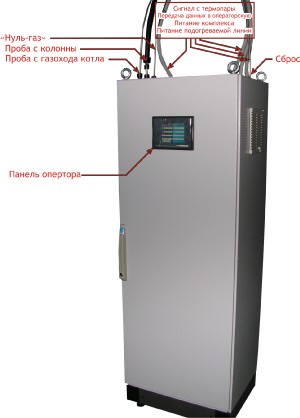

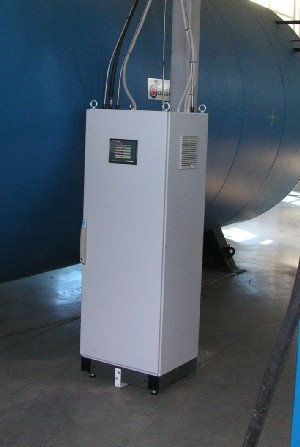

Внешний вид комплекса:
Все основные характеристики представлены в таблице:
| Параметры и характеристики СГК-501 |
| Диапазон измерения концентрации: |
CO2 до 20 % |
| CO до 5000 ppm |
| O2 до 21 % |
| NO до 2000 ppm |
| Время прогрева |
30 мин |
| Габаритные размеры |
500 x 600 x 1800 мм |
| Масса |
Не более 70 кг |
Расход пробы газоанали
тора |
Не менее(1±0,05) л/мин |
| Напряжение питания |
220 В, 50 Гц |
| Потребляемая мощность |
Не более 1 КВт |
| Параметры и состав газовой пробы в точке отбора: |
Температура на входе пробоотборного зонда не более 600
°С |
| Давление от 84 до 106,7 кПа |
| Относительная влажность до 95% |
| Предельное содержание неизмеряемых газовых компонент в
анализируемой среде: |
NO2 — 0,1 об.% |
| SO2 — 0,1 об.% |
| H2S — 100 мг/м3 |
| NH3 — 200 мг/м3 |
| Пределы допускаемой основной погрешности: |
|
Абсолютная |
Относительная, % |
| CO2 |
0–6 % |
±1,0 % |
|
| 6–20% |
|
±6 |
| CO |
0–600 ppm |
±30 ppm |
|
| 600–5000 ppm |
|
±5 |
| O2 |
0–4 % |
± 0,2 % |
|
| 4–21 % |
|
±5 |
| NO |
0–200 ppm |
±20 ppm |
|
| 200–2000 ppm |
|
±10 |
| Дополнительные погрешности, вызываемые изменением
температуры жающей среды, давления окружающей среды и температуры
аналзируемой газовой смеси, на входе газоаналитического комплекса
составляют 0,2 предела основной погрености. |
|
