МУП - модули управления процессом
Основная область применения МУП – регулирование и контроль параметров
отдельного процесса(процессов) в области промышленной автоматизации производства
различных отраслей.
Классическая схема организации автоматизации производства:
- Выделение отдельных процессов для конкретного производства, подлежащего
автоматизации.
- Выбор датчиков и исполнительных механизмов для каждого из процессов
- Выбор электронного модуля управления процессом (МУП-подчиненный,) для
каждого из процессов.
- Выбор электронного модуля общего управления(МОУ - мастер), к которому по
сети(MODBUS) подключаются все модули МУП, и который ведет общую координацию
управления прцессами. Причем модуль МОУ является одним из вариантов модулей
МУП(более подробно применение MOУ приведено в описании "Система управления
процессами CУП).
Модули МУП (МОУ) должны быть оптимальными по соотношению цена/качество и
функциональным возможностям.

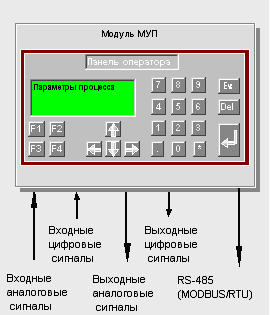

Структурная схема МУП
Технические характеристики МУП:
- Количество аналоговых входных сигналов - задается Заказчиком(в базовом
варианте - 8)
- Количество аналоговых выходных сигналов - задается Заказчиком(в базовом
варианте -0)
- Количество цифровых входных сигналов - задается Заказчиком(в базовом
варианте - 8)
- Количество цифровых выходных сигналов - задается Заказчиком(в базовом
варианте - 8)
- Управляющая программа(ПО) МУП - разрабатывается по алгоритму заказчика
(Базовый вариант - программирование на C++(BC3.1), Заказчику поставляются
исходные тексты программ и интегрированная среда разработки. Возможна
поставка только среды разработки- для самостоятельной разработки ПО МУП
Заказчиком. Возможна поставка МУП с предустановленной средой исполнения
ISaGRAF, для программирования МУП на языках логического программирования.
- Интерфейс для связи с модулем общего управления МОУ(ЭВМ, АСУТП):
базовый вариант RS-485(MODBUS/RTU). Возможна поставка с Ethernet (MODBUS/
TCP).
- Конструктив - определяется заказчиком(настенный,настольный,встраиваемый
варианты)
- Температурный диапазон окружающей среды -25'C...+75'С

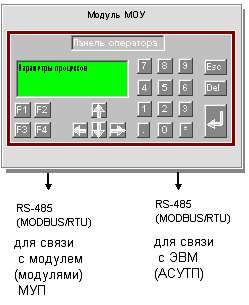

Структурная схема МОУ
Технические характеристики МОУ :
- Управляющая программа (ПО) МОУ - разрабатывается по алгоритму
заказчика (Базовый вариант - программирование на C++(BC3.1), Заказчику
поставляются исходные тексты программ и интегрированная среда разработки.
Возможна поставка только среды разработки- для самостоятельной разработки ПО
МОУ Заказчиком. Возможна поставка МОУ с предустановленной средой исполнения
ISaGRAF, для программирования МОУ на языках логического программирования.
- Интерфейс для связи с модулем(модулями) МУЛ : базовый вариант RS-485(MODBUS/RTU).
Возможна поставка с Ethernet (MODBUS/ TCP).
- Интерфейс для связи с ЭВМ( АСУТП): базовый вариант RS-485(MODBUS/RTU).
Возможна поставка с Ethernet (MODBUS/ TCP).
- Конструктив - определяется заказчиком(настенный,настольный,встраиваемый
варианты)
- Температурный диапазон окружающей среды -25'C...+75'С
Типовые схемы применения МУП

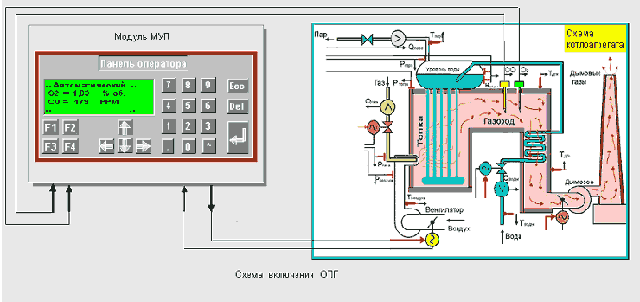

Оптимизация процесса горения (по O2, СО)
|
