АСУТП - автоматизированная система управления технологическими процессами
Автоматизированная система управления технологическими процессами АСУ ТП
(далее АСУТП) предназначена для комплексного управления технологическими
процессами предприятия.
Классическая схема организации автоматизации предприятия:
- Выделение отдельных, функционально законченных участков предприятия,
подлежащих автоматизации.
- Выделение отдельных процессов для конкретного участка производства,
подлежащего автоматизации.
- Выбор датчиков и исполнительных механизмов для каждого из процессов
- Выбор электронного модуля управления процессом (МУП-подчиненный,) для
каждого из процессов.
- Выбор электронного модуля общего управления(МОУ - мастер), к которому по
сети(например MODBUS) подключаются все модули МУП, и который ведет общую
координацию управления процессами соответствующего участка производства.
- Выполнение пунктов 2...6 для каждого из выделенных участков
- Выбор электронного модуля общей координации МОК, для координации работы
всех участков производства, и к которому по сети(например MODBUS)
подключаются все модули МОУ.
- Модуль МОК подключается к ЭВМ(пульт оператора).
- В соответствии с заданным алгоритмом управления процессом
разрабатывается управляющая программа для каждого из модулей МУП,
управляющих соответствующими процессами.
- Разрабатывается ОРС-сервер АСУТП(приложение для ЭВМ, которое
обменивается данными через модули МОК ,МОУ со всеми модулями МУП,
управляющими процессами.
- Разрабатывается клиентское приложение(сетевое, как правило на
специальном программном инструменте: SCADA-система). Клиентское приложение,
взаимодействуя с OPC-сервером АСУТП(в соответствии со стандартом OPC)
осуществляет координацию работы АСУТП, наглядную визуализацию(мнемосхемы,
графикии пр.), архивирование данных и прочее.
АСУТП должна быть оптимальной по соотношению цена/качество и функциональным
возможностям.
Составные части АСУТП:
- Датчики и исполнительные механизмы
- Модули управления процессом МУП(подчиненные), предназначенный для
управления конкретным процессом участка производства. Количество МУП
определяется количеством процессов участка производства, подлежащих
автоматизации.
- Модули общего управления процессами МОУ(мастер/подчиненный),
предназначенные для координации работы модулей управления процессами МУП
соответствующего участка производства. Количество МОУ определяется
количеством участков производства, подлежащих автоматизации.
- Модуль общей координации МОК(мастер/подчиненный),
предназначенные для координации работы всех участков производства.
- ЭВМ(пульт оператора) .
- Программное обеспечение ПО включает: управляющие программы модулей
МУП, МОУ, МОК(нижний уровень), ОPC-сервер АСУТП, клиентское приложение
АСУТП(верхний уровень).

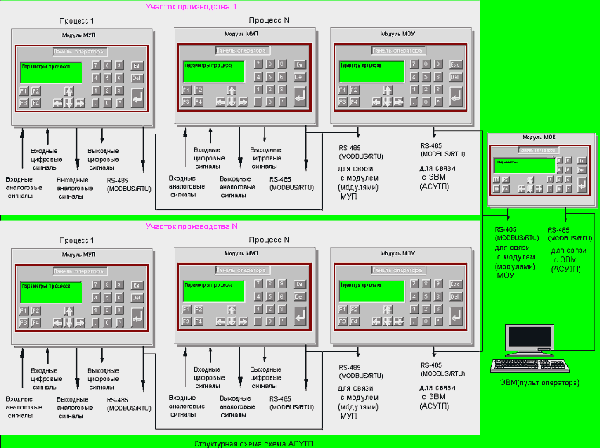

Структурная схема АСУТП
Примеры применения АСУТП

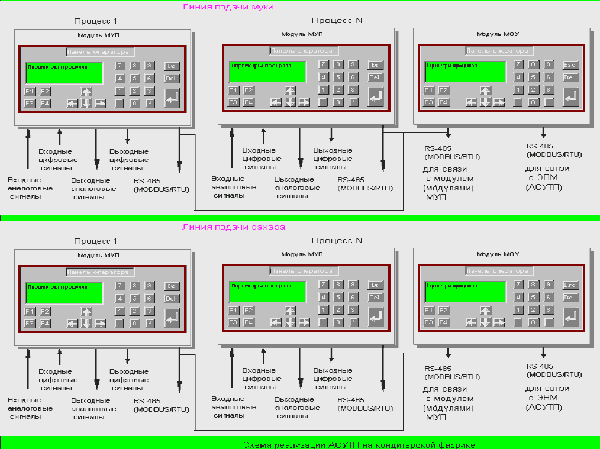

Пример реализации АСУТП на кондитерской фабрике
|
