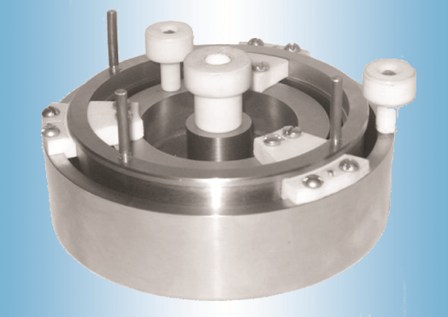

Плоская измерительная ячейка трехзажимного типа
НАЗНАЧЕНИЕ:
Плоская измерительная ячейка
трехзажимного типа применяется при определении тангенса угла
диэлектрических потерь, диэлектрической проницаемости и удельного
объемного сопротивления изоляционного масла в комплекте оборудования
ГОСТ 6581. Применяется в лабораториях служб
электроснабжения и
эксплуатации.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
1.Состав
Ячейки:
- высоковольтный электрод, выполненный в виде плоского сосуда
и предназначенный для заполнения испытуемым маслом;
- измерительный
электрод;
- охранный электрод;
Измерительный электрод изолируется
от охранного электрода с помощью трех изоляционных распорок.
В центре
измерительного электрода установлен штуцер с отверстием для установки
термометра.
2. Габаритные размеры и масса:
- 170 х 70 м. - 3,0 кг.
|
