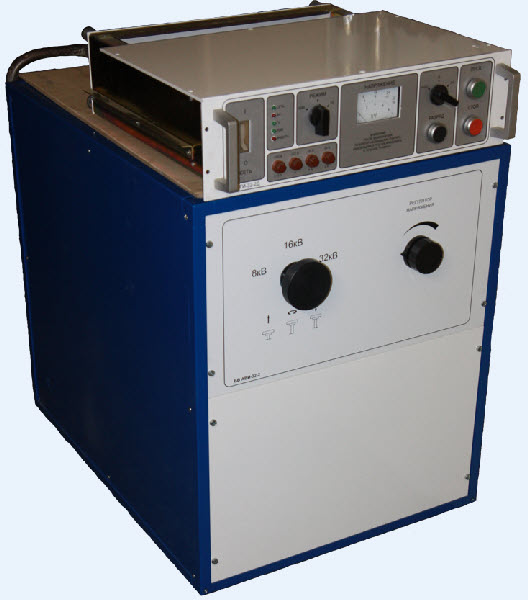

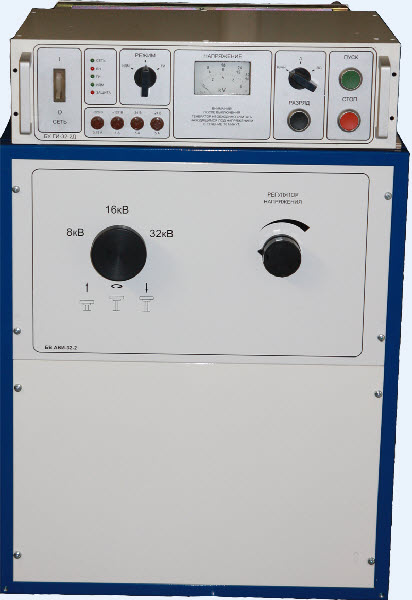

Аппарат высоковольтных импульсов АВИ-32-2
Аппарат предназначен для генерирования высоковольтных импульсов при поиске
мест повреждения силовых кабелей акустическим методом с применением
акустического датчика и приемника любого типа.
Встроенный адаптер дуги позволяет с помощью рефлектометра «РЕЙС-305» измерять
расстояния до места повреждения импульсным (рефлектометрическим) и
импульсно-дуговым методом, а при наличии в комплекте узла связи по току УТ -
подтверждать эти измерения волновым методом.
Применение данных методов значительно упрощает поиск мест повреждений в
кабелях, в том числе без применения аппаратов прожига.
Аппарат не является испытательным оборудованием и не подлежит аттестации
согласно ГОСТ Р 8.568-97.
Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом
при следующих условиях:
- температура окружающей среды от минус 30
- относительная влажность до 80% при температуре плюс 25
- атмосферное давление 530-800 мм рт. ст.
Технические характеристики:
| Напряжение питания частотой 50Гц, В |
220±22 |
| Максимальная потребляемая мощность, кВА |
2,5 |
| Выходное постоянное напряжение, кВ (в трех диапазонах) |
0÷8 |
| |
0÷16 |
| |
0÷32 |
| Максимальная запасаемая энергия, Дж |
2000 |
| |
| Период следования импульсов в автоматическом
режиме, с |
3 |
| 6 |
| Время непрерывной работы, час |
1 |
| Габаритные размеры, мм, не более: |
|
| пульта управления ПУ АВИ-32-2 |
510х150х500 |
| блока высоковольтного БВ АВИ-32-2 |
480х550х600 |
| Масса, кг, не более |
|
| пульта управления ПУ АВИ-32-2 |
12 |
| блока высоковольтного БВ АВИ-32-2 |
130 |
Комплект поставки:
| Наименование |
Кол-во |
| Пульт управления ПУ АВИ-32-2 |
1 |
| Блок высоковольтный БВ АВИ-32-2 |
1 |
| Узел УТ (при заказе) |
1 |
| Кабель питания 5м |
1 |
| Кабель соединительный 2м |
1 |
| Кабель высоковольтный 5м (при заказе) |
1 |
| Провод заземления 5м |
2 |
| Паспорт |
1 |
|
