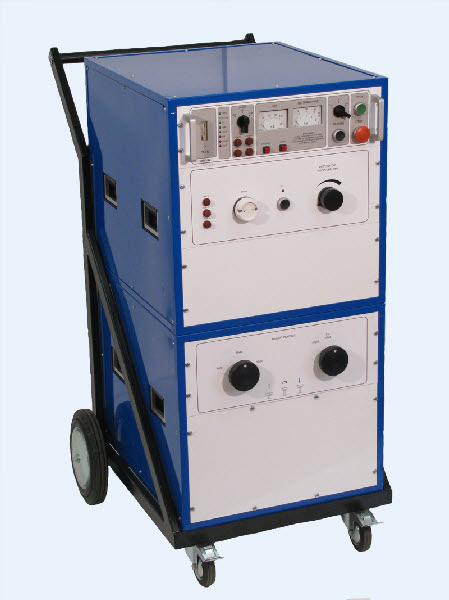

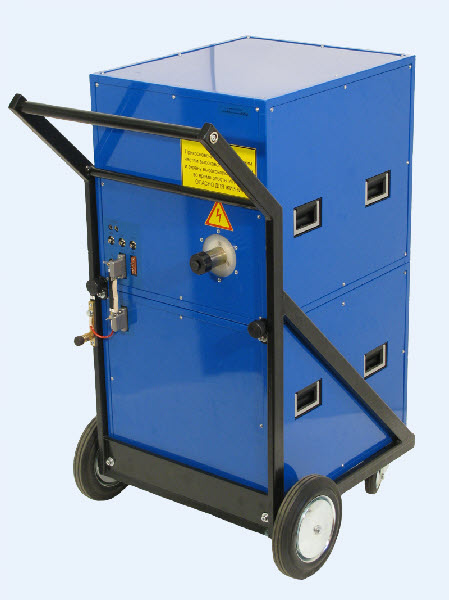

Система СП-32-2
Система предназначена для:
- определения напряжения пробоя силовых кабелей путем подачи
повышенного выпрямленного напряжения до 32кВампл с контролем тока утечки;
- понижение сопротивления в месте повреждения («прожигание»
поврежденной изоляции) в кратковременном режиме током до 80мА, 140мА и 240мА
на ступенях 32кВ, 16кВ и 8кВ соответственно;
- измерение расстояния до места повреждения импульсным
(рефлектометрическим) методом с применением рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения методом колебательного разряда
с применением рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения волновым методом с применением
рефлектометра «РЕЙС-305»;
- измерение расстояния до места повреждения импульсно-дуговым методом с
применением рефлектометра «РЕЙС-305»;
- точное определение места повреждения акустическим методом с применением
акустического приемника и датчика любого типа.
Система не является испытательным оборудованием и не подлежит аттестации
согласно ГОСТ Р 8.568-97.
Система может эксплуатироваться в не отапливаемых помещениях или под навесом при
следующих условиях:
- температура окружающей среды от минус 30оС до плюс 40оС;
- относительная влажность до 80% при температуре плюс 25оС;
- атмосферное давление 530-800 мм рт.ст.
Технические характеристики:
| Напряжение питания частотой 50Гц |
220В±22В |
| Максимальная потребляемая мощность, кВА |
2,6 |
| Выходное постоянное напряжение, кВ (в трех
диапазонах) |
0÷8 |
| |
0÷16 |
| |
0÷32 |
| Максимальная запасаемая энергия, Дж |
2000 |
| Период следования импульсов, с
(в автоматическом режиме) |
3 |
| 6 |
| Максимальный ток в режиме «=32кВ», мА |
|
| в диапазоне «32кВ» |
80 |
| в диапазоне «16кВ» |
140 |
| в диапазоне «8кВ» |
240 |
| Время непрерывной работы, ч, не менее |
1 |
| Габаритные размеры, мм, не более: |
|
| блока БВ СП-32 |
600х520х525 |
| блока БВК СП-32 |
600х520х480 |
| Масса, кг, не более |
|
| блока БВ СП-32 |
125 |
| блока БВК СП-32 |
60 |
Комплект поставки:
| Наименование |
Кол-во |
| Блок высоковольтной коммутации БВК СП-32-2
со встроенными пультом управлении ПУ СП-32-2, узлом УН и узлом УТ |
1 |
| Блок высоковольтный БВ СП-32-2 |
1 |
| Кабель питания 5м |
1 |
| Кабель высоковольтный 5м |
1 |
| Провод заземления 5м |
2 |
| Паспорт |
1 |
|
