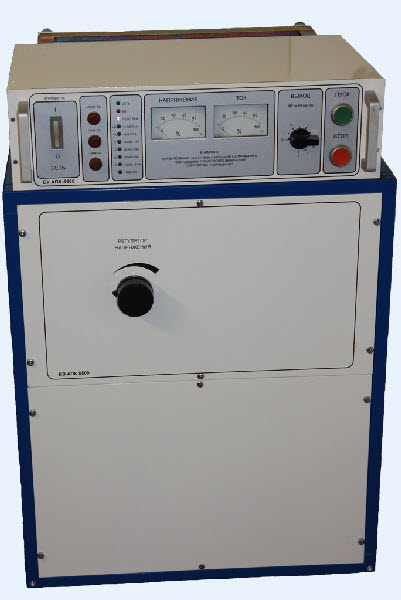

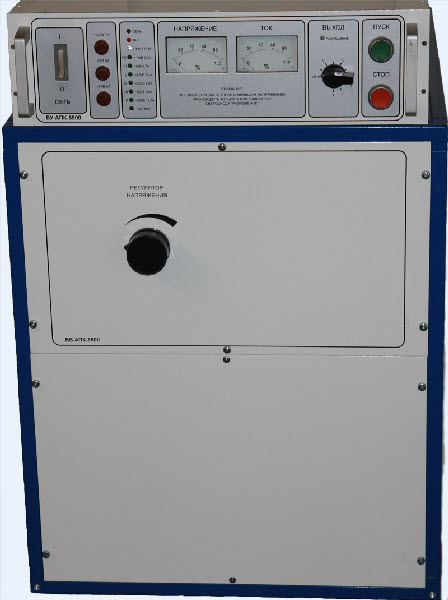

Аппарат прожига АП-14-6
Предназначен для преобразования высокоомных повреждений силовых кабелей с
бумажно-масляной изоляцией, имеющих неустойчивый высокоомный характер, в
низкоомные, устойчивые повреждения («прожигание» поврежденной изоляции), что
позволяет однозначно определять место повреждения различными методами.
Аппарат не является испытательным оборудованием и не подлежит аттестации
согласно ГОСТ Р 8.568-97.
Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при
следующих условиях:
- температура окружающей среды от минус 30оС до плюс 40оС;
- относительная влажность до 80% при температуре плюс 25оС;
- атмосферное давление 530-800 мм рт. ст.
Технические характеристики:
| Напряжение питания частотой 50Гц, В |
220±22 |
| Максимальная потребляемая мощность, кВА |
6 |
| Максимальное выходное
выпрямленное напряжение, кВампл |
|
| 14 |
| Максимальный выходной ток, А |
60 |
| Количество ступеней |
7 |
| Время непрерывной работы, час |
2 |
| Габаритные размеры, мм, не более: |
|
| пульта управления ПУ АП-14-6 |
510х150х500 |
| блока высоковольтного БВ АП-14-6 |
480х550х600 |
| ограничителя потребляемой мощности ОПМ |
420х180х210 |
| Масса, кг, не более |
|
| пульта управления ПУ АП-14-6 |
13 |
| блока высоковольтного БВ АП-14-6 |
97 |
| ограничителя потребляемой мощности ОПМ |
22 |
Комплект поставки:
| № |
Наименование |
Кол-во |
| п/п |
| 1 |
Пульт управления ПУ АП-14-6 |
1 |
| 2 |
Блок высоковольтный БВ АП-14-6 |
1 |
| 3 |
Ограничитель потребляемой мощности ОПМ |
1 |
| 4 |
Кабель питания 5м |
1 |
| 5 |
Кабель соединительный 2м |
1 |
| 6 |
Кабель (провод) соединительный 0,5м |
1 |
| 7 |
Провод заземления |
3 |
| 8 |
Паспорт |
1 |
|
