БМРЗ-УЗД - защита и автоматика синхронных и асинхронных электродвигателей
6-10 кВ

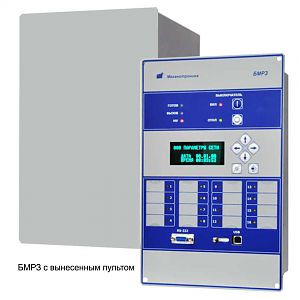

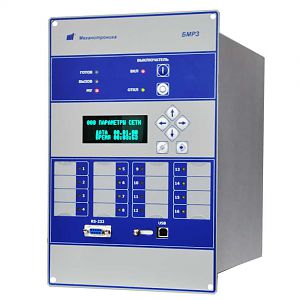

Блоки микропроцессорные релейной защиты БМРЗ-УЗД
предназначены для выполнения функций релейной защиты,
автоматики, управления и сигнализации синхронных и
асинхронных двигателей любой мощности
|
Полное условное
наименование (код заказа) |
Номинальное
напряжение |
Исполнение
пульта |
| БМРЗ-УЗД-10-01-21 |
Переменное 220В, постоянное 220В |
Встроенный |
| БМРЗ-УЗД-11-01-21 |
Переменное 100В, постоянное 110В |
Встроенный |
| БМРЗ-УЗД-00-01-21 |
Переменное 220В, постоянное 220В |
Вынесенный |
| БМРЗ-УЗД-01-01-21 |
Переменное 100В, постоянное 110В |
Вынесенный |
Основные
технические характеристики блока
|
Наименование параметра |
Значение |
|
УЗД-00(10)-01-21 |
УЗД-01(11)-01-21 |
|
1. Входы аналоговых сигналов: |
|
количество
входов по току (IНА, IНВ, IНС, IВА,
IВВ, IВС, 3I0)
|
7 |
|
диапазон
контролируемых значений тока в фазах, А |
0,065 -
65,000 |
|
диапазон
контролируемых значений токов 3I0, А |
0,005 -
5,000 |
|
пределы
допускаемой относительной основной погрешности измерения тока, %: |
|
- в
диапазоне от Imin до 5.Imin включ. |
+4 |
|
- в
диапазоне св. 5.Imin
до Imax включ. |
+2,5 |
|
количество
входов по напряжению
|
3 (UAB,
UBC, 3U0) |
|
диапазон
контролируемых значений напряжения (UAB, UBC), В |
2 - 264 |
|
диапазон
контролируемых значений напряжения (3U0), В |
1 - 130 |
|
пределы
допускаемой относительной основной погрешности измерения напряжения в
диапазоне контролируемых значений, % |
+2,5 |
|
рабочий
диапазон частоты переменного тока, Гц |
50+5 |
|
скорость
изменения частоты, Гц/с, не более |
20 |
|
абсолютная
основная погрешность измерения частоты, Гц, не более |
0,1 |
|
2.
Входы дискретных сигналов: |
|
количество
входов |
32 |
|
род тока и
номинальное напряжение, В |
постоян./перемен. (универсальные входы), 220 |
постоян./перемен. (универсальные входы), 110/100 |
|
диапазон
значений входного тока, мА |
2,0 -
2,5 |
|
значение
напряжения устойчивого сраатывания, В, не более |
170 |
80 |
|
значение
напряжения устойчивого несрабатывания, В, не менее |
140 |
63 |
|
предельное
значение напряжения, длительно, В |
1,4.UHOM |
|
минимальная
длительность сигнала, мс |
30 |
|
3.
Выходы дискретных сигналов управления и сигнализации: |
|
количество
контактных выходов |
28 |
|
диапазон
значений коммутируемого напряжения переменного или постоянного тока, В |
5 -
264 |
|
коммутируемый ток замыкания/размыкания цепи переменного тока, А, не
более |
5 |
|
коммутируемый ток замыкания / размыкания цепи постоянного тока при
активно-индуктивной нагрузке с постоянной времени L/R не более 20 мс, А,
не более |
5,0/0,15 |
|
4.
Бесконтактные выходы твердотельных реле: |
|
количество
бесконтактных выходов |
2 |
|
ток
нагрузки, мА, не более |
120 |
|
род тока
коммутации |
постоян./перемен.
|
|
коммутируемое напряжение постоянного тока, В, не более |
400 |
|
коммутируемое напряжение переменного тока (действующее значение), В, не
более |
280 |
|
тип
коммутируемой нагрузки |
Активная |
|
