Цифровые устройства релейной защиты серии БМРЗ-100 – комплексное оснащение объектов 6-35 кВ

Модернизированные блоки серии БМРЗ-100 успешно испытаны для применения в сложной электромагнитной обстановке. К существующим решениям БМРЗ-100 добавлены новые :

• универсальная защита двухобмоточного трансформатора и автоматика управления выключателем; блок включает в себя дифференциальную, газовую и токовые защиты в соответствии с национальными стандартами
• комплект ступенчатых защит линии и автоматики линейного выключателя 35 кВ, включающий дистанционную защиту и АПВ с контролем напряжения и синхронизма для линий с двухсторонним питанием
• комплект защиты двигателей 6-10 кВ, включающий все необходимые защиты синхронных и асинхронных двигателей, выполненные в соответствеии с методикой расчета уставок «Релейная защита электродвигателей напряжением 6-10 кВ терминалами БМРЗ».

Восемь аналоговых входов, более 20-ти дискретных входов и выходов позволяют реализовывать самые разнообразные решения в области релейной защиты и автоматики, а алгоритмы с возможностью внесения пользовательских изменений непосредственно на объекте (так называемая «гибкая логика») делают блоки БМРЗ-100 основой для систем РЗА до 35 кВ включительно.

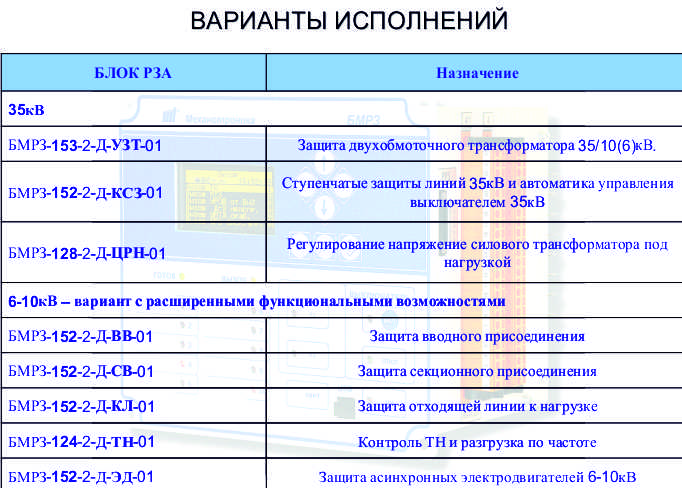

СЕРИЯ БМРЗ-100 - РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ

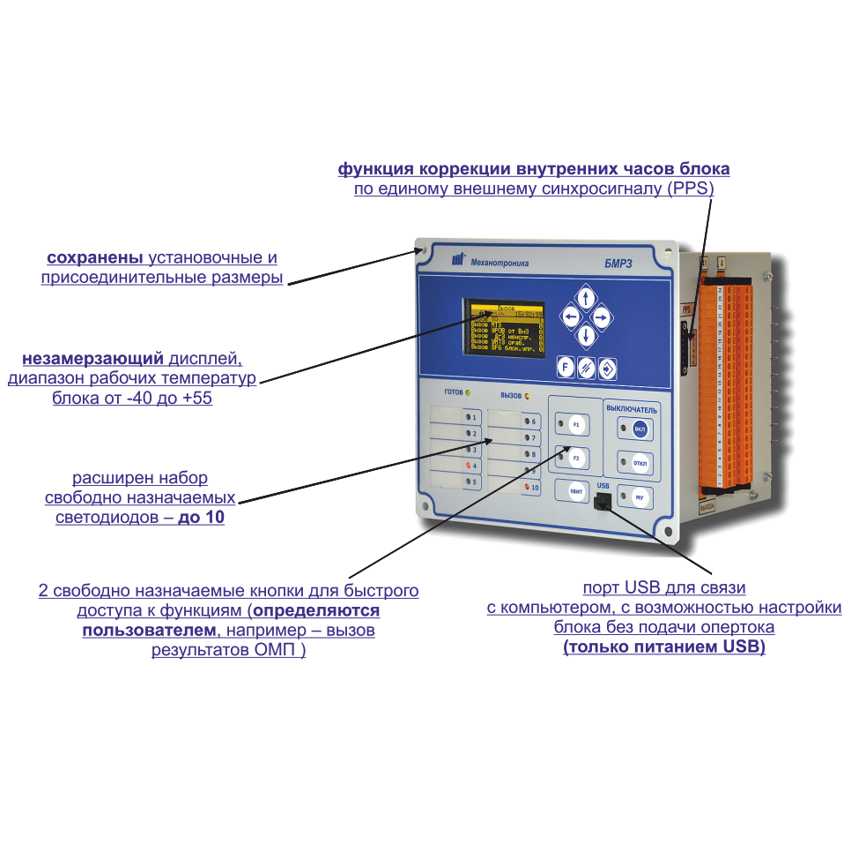

Расширен набор назначаемых светодиодов (до 10-ти), а также добавлены назначаемые функциональные кнопки для быстрого доступа к функциям (определяются пользователем).

При создании алгоритмов защиты и автоматики устройств использовались как собственные технические наработки компании, так и опыт ведущих научных центров и проектных организаций страны.

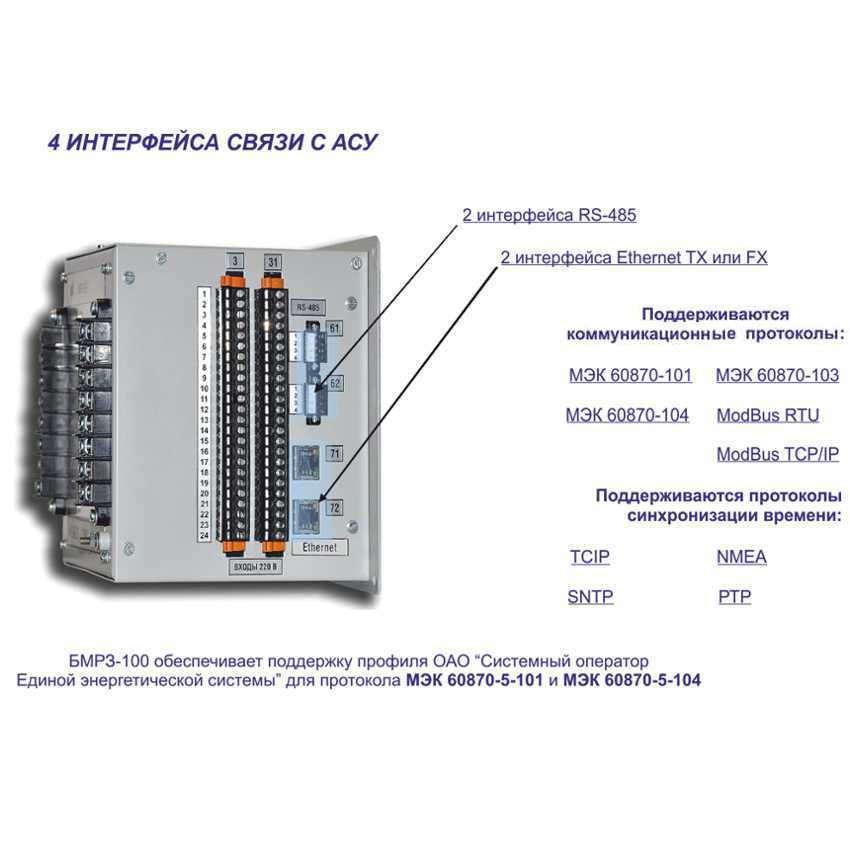

Особого внимания заслуживает новый коммуникационный модуль, внедренный во все модернизированные устройства серии БМРЗ-100. Данный модуль включает два интерфейса RS-485, а также два интерфейса Ethernet (медные или оптические - по выбору заказчика). Модуль поддерживает большинство современных протоколов передачи данных, таких как МЭК 60870-101 (103, 104) , Modbus RTU, Modbus TCP/IP, а также протоколы синхронизации времени. На передней панели устройств предусмотрен порт USB для связи с компьютером.

Возможности нового блока позволяют проектным и пусконаладочным организациям на основе логических сигналов типовых и фиксированных функциональных схем защит и автоматики, учитывать индивидуальные особенности проекта защищаемого присоединения.

Программа «Конфигуратор-МТ», поставляемая с блоком позволяет:

• Изменять в блоке уставки защит и автоматики, автоматически генерировать протокол настройки блока
• Выполнять настройку параметров и анализ осциллограмм
• Назначать светодиоды пульта на срабатывание определенных функций защит, автоматики
• Создавать дополнительные сообщения для журнала событий и журнала аварий
• Использовать свободно назначаемые выходные реле блока для привязки к ним логических сигналов функциональных схем (например, пуск МТЗ)
• Используя свободно назначаемые дискретные входы/выходы, логические сигналы базовых функций защит и автоматики, создавать дополнительные функциональные схемы («гибкая логика»)
• Выполнять настройку связи блока с АСУ/ПЭВМ
• Разграничить уровень доступа к настройкам, например РЗА/АСУ

Программа легка в применении, ее возможности тщательно адаптированы для потребностей различных Заказчиков. При разработке учтен опыт Заказчиков с дефицитом обслуживающего персонала.

Для линейки модернизированных устройств серии БМРЗ-100 разработаны альбомы типовых схем под первичное оборудование.

Несмотря на большой объем дополнительных функций и аппаратных улучшений устройства серии БМРЗ-100 сохранили такие преимущества, как низкие требования к качеству оперативного тока, быстрая готовность блока к работе после включения и возможность эксплуатации в сложных климатических условиях, что делает данную разработку уникальной на рынке.

При заказе оборудования Заказчику необходимо указать:

• Полное наименование блока
• Напряжение оперативного тока: 220 или 110(100) В
• Необходимость выполнения шеф-монтажных и пусконаладочных работ

В комплект поставки входит:

• Блок БМРЗ – 100 с установленным базовым функциональным ПрО
• Руководство по эксплуатации
• Программа “Конфигуратор-МТ” для обмена с ПЭВМ и конфигурирования

Дополнительно для работы на ПС с переменным оперативным током могут поставляться:

• Блок питания комбинированный БПК-5 для питания устройств РЗА от токовых цепей и цепей напряжения (схемы управления выключателем привода от накопителя)
• Накопитель БК-202 (схемы управления выключателем привода от накопителя)
• Накопитель БК-101 (схемы с дешунтированием)
• Ноутбук с программным обеспечением для перепрограммирования и конфигурирования блока, для анализа аварийных событий и осциллограмм
