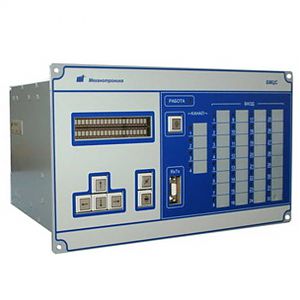

Блок микропроцессорный центральной сигнализации БМЦС-10
Блок микропроцессорный центральной сигнализации БМЦС предназначен для
выполнения функций общесекционного устройства центральной сигнализации
электрических подстанций и электростанций, оборудованных цифровыми или
электромеханическими устройствами релейной защиты и автоматики. Блок
предназначен для установки на щитах управления, панелях и в шкафах в релейных
залах и пультах управления электростанций и подстанций, также на объектах
газовой и нефтяной промышленности. Блок может использоваться на тяговых
подстанциях метрополитена и электрифицированных железных дорог, на подстанциях
промышленных предприятий, а также для организации сигнализации в системах
управления технологическими процессами
Блок может включаться в АСУ и информационно-управляющие комплексы в
качестве подсистемы нижнего уровня
Блок представляет собой комбинированное многофункциональное устройство,
обеспечивающее прием сигналов аварийной и предупредительной сигнализации и их
отображение, выдачу дискретных сигналов обобщенной сигнализации, фиксацию и
хранение информации о времени приема сигналов и передачу этой информации по
последовательному каналу связи
Использование в блоке микропроцессорной элементной базы обеспечивает
программируемую конфигурацию, большой объем обрабатываемой информации, высокую
разрешающую способность, надежность работы и постоянство характеристик
| Полное условное наименование
(код заказа) |
Тип канала связи
|
Номинальное напряжение оперативного
питания, В |
| БМЦС-10 |
RS-485 |
Постоянное / переменное 220 |
| БМЦС-12 |
ВОЛС |
Постоянное / переменное 220 |
| БМЦС-14 |
RS-485 |
Постоянное 110 |
| БМЦС-16 |
ВОЛС |
Постоянное 110 |
Основные технические характеристики блока
|
Наименование параметра |
Значение |
|
1. Входы сигналов типа "потенциальный вход" с импульсом
режекции*:
|
| род тока |
постоянный |
| количество входов для подключения
датчиков |
32 |
| количество входов квитирования |
2 |
| диапазон уставок выдержек времени
на трогание, с |
0,03 - 99,99 |
| диапазон уставок выдержек времени
на возврат, с |
0,03 - 99,99 |
| дискретность уставок выдержек
времени, с |
0,01 |
| пределы допускаемой
основной погрешности выдержек времени, не более: |
| - абсолютной в диапазоне уставок
от 0,03 до 10,00 с, мс |
+10 |
| - относительной в диапазоне
уставок от 10,01 до 99,99 с, % |
+0,1 |
| номинальное напряжение, В |
220 или110** |
| напряжение устойчивого
срабатывания, В |
170 или =80** |
| напряжение устойчивого
несрабатывания, В |
140 или 63** |
| предельное значение напряжения,
длительно, В |
308 или 150** |
| установившееся значение тока, мА,
не более |
4 |
| дискретность фиксации моментов
времени, мс |
1 |
| разрешающая способность по
времени для любой пары входов, мс, не более |
2 |
| амплитуда импульса тока
режекции*, мА, не менее |
50 |
| длительность импульса тока
режекции*, мс, не менее |
10 |
| минимальная длительность сигнала,
мс |
20+2 |
| 2. Входы
групповой сигнализации (токовые): |
| количество входов |
4 |
| род тока |
постоянный |
| номинальная амплитуда импульса
тока, мА |
50 |
| амплитуда импульса тока
устойчивого срабатывания, мА, не менее |
40 |
| длительность импульса, мс, не
менее |
50 |
| количество четко принимаемых
сигналов, не менее |
30 |
| диапазон уставок выдержек
времени, с |
00,0 - 99,9 |
| дискретность уставок выдержек
времени, с |
0,1 |
| пределы допускаемой абсолютной
основной погрешности выдержек времени, мс, не более |
+0,1 |
| термическая стойкость длительно,
А, не менее |
1,8 |
| дискретность фиксации моментов
времени, мс |
40 |
| разрешающая способность по
времени (по одному входу), мс, не более |
80 |
| диапазон значений тока возврата,
мА |
65 - 70 |
| входное сопротивление, Ом, не
более |
2 |
| 3. Выходы
дискретных сигналов управления и сигнализации: |
| релейные выходы: |
| количество релейных выходов |
7 |
| тип контактов |
переключающийся |
| коммутируемый ток замыкания /
размыкания при активно-индуктивной нагрузке с постоянной времени L/R мс
и напряжении до 250 В, мА, не более |
150 |
|
бесконтактные выходы: |
| количество
бесконтактных выходов |
1 |
|
коммутируемое напряжение, В, не более: |
| постоянного тока |
400 |
| переменного тока
(действующее значение) |
280 |
| максимальный частота
коммутации, Гц |
10 |
| ток при активной
нагрузке, мА, не более |
120 |
* импульс тока, формируемый дискретным входом, предназначенный для
снижения переходного напряжения и, дополнительно, способствующий прожигу
оксидной пленки контактов
** значение параметра зависит от исполнения блока
|
