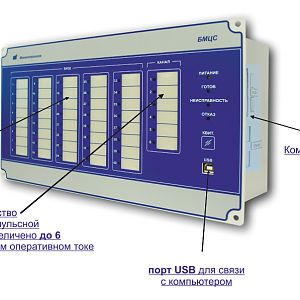

Блок микропроцессорный центральной сигнализации БМЦС-40
Блок микропроцессорный центральной сигнализации БМЦС-40 предназначен
для выполнения функций общесекционного устройства центральной сигнализации
электрических подстанций и электростанций, оборудованных цифровыми или
электромеханическими устройствами релейной защиты и автоматики
Блок предназначен для установки на щитах управления, панелях и в шкафах
в релейных залах и пультах управления электростанций и подстанций, также на
объектах газовой и нефтяной промышленности. Блок может использоваться на тяговых
подстанциях метрополитена и электрифицированных железных дорог, на подстанциях
промышленных предприятий, а также для организации сигнализации в системах
управления технологическими процессами
Блок представляет собой комбинированное многофункциональное устройство,
обеспечивающее прием сигналов аварийной и предупредительной сигнализации и их
отображение с помощью светодиодов, выдачу дискретных сигналов обобщенной
сигнализации, фиксацию и хранение информации о времени приема сигналов и
передачу этой информации по последовательным каналам связи. Использование в
блоке микропроцессорной элементной базы обеспечивает программируемую
конфигурацию, большой объем обрабатываемой информации, высокую разрешающую
способность, надежность работы и постоянство характеристик
| Полное условное наименование
(код заказа) |
Тип канала связи
|
Номинальное напряжение оперативного
питания, В |
| БМЦС-40-20 |
- |
Постоянное / переменное 220 |
| БМЦС-40-21 |
Ethernet 100 TX (проводной), RS-485 |
Постоянное / переменное 220 |
| БМЦС-40-22 |
Ethernet 100 FX (оптический), RS-485 |
Постоянное / переменное 220 |
| БМЦС-40-10 |
- |
Постоянное 110 / переменное 100 |
| БМЦС-40-11 |
Ethernet 100 TX (проводной), RS-485 |
Постоянное 110 / переменное 100 |
| БМЦС-40-12 |
Ethernet 100 FX (оптический), RS-485 |
Постоянное 110 / переменное 100 |
Основные технические характеристики блока
|
Наименование параметра |
Значение |
|
1. Вход дискретных сигналов типа "сухой контакт":
|
| род тока |
постоянный / переменный |
| количество входов для подключения
датчиков |
40 |
| диапазон уставок выдержек времени
на трогание, с |
0,01 - 99,99 |
| диапазон уставок выдержек времени
на возврат, с |
0,01 - 99,99 |
| диапазон уставок выдержек
времени, с |
0,01 |
| пределы допускаемой
основной погрешности выдержек времени, не более: |
| - абсолютной в диапазоне уставок
от 0,01 до 1,00 с, мс |
+2,5 |
| - относительной в диапазоне
уставок от 1,00 до 99,99 с, % |
+2,5 |
| номинальное напряжение, В |
220 или110* |
| напряжение устойчивого
срабатывания, В |
154 или =70 / ~77* |
| напряжение устойчивого
несрабатывания, В |
=100 / ~125 или 58* |
| допустимое отклонение напряжений
срабатывания и возврата, % |
+5 |
| предельное напряжение, В |
264 или 132* |
| значение тока входа в момент
замыкания, мА, не менее |
50 |
| установившееся значение тока, мА |
2,5+0,5 |
| длительность сигнала. достаточная
для срабатывания входа, мс |
30 |
| время уменьшения тока входа до
установившегося значения, мс, не менее |
10 |
| 2. Входы
групповой сигнализации (токовые): |
| количество входов |
6 |
| род тока |
постоянный |
| номинальная амплитуда импульса
тока, мА |
50 |
| амплитуда импульса тока
устойчивого срабатывания, мА, не менее |
40 |
| длительность импульса, мс, не
менее |
50 |
| количество четко принимаемых
сигналов, не менее |
30 |
| диапазон уставок выдержек
времени, с |
00,01 - 99,9 |
| дискретность уставок выдержек
времени, с |
0,01 |
| пределы допускаемой абсолютной
основной погрешности выдержек времени, мс, не более |
+2,5 |
| термическая стойкость длительно,
А, не менее |
1,8 |
| дискретность фиксации моментов
времени, мс |
40 |
| разрешающая способность по
времени (по одному входу), мс, не более |
80 |
| диапазон значений тока возврата,
мА |
65 - 70 |
| входное сопротивление, Ом, не
более |
2 |
| 3. Выходы
дискретных сигналов: |
| релейные выходы: |
| количество релейных выходов |
11 |
| коммутируемый ток замыкания /
размыкания при активно-индуктивной нагрузке с постоянной времени L/R мс
и напряжении до 250 В, мА, не более |
150 |
| диапазон значений
коммутируемого напряжения переменного или постоянного тока, В |
10 - 264 |
| максимальный
коммутируемый постоянный/переменный ток, А |
0,15 / 8 |
|
бесконтактные выходы |
| количество
бесконтактных выходов |
1 |
| диапазон значений
коммутируемого напряжения переменного / постоянного тока, В |
5 - 400 / 5 - 280 |
| максимальный
коммутируемый постоянный / переменный ток, А |
0,8 / 0,8 |
| ток при активной
нагрузке, мА, не более |
120 |
|
