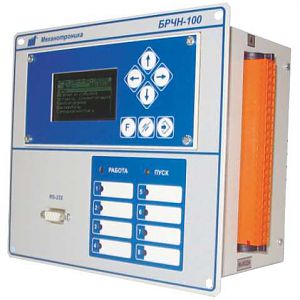

Цифровые блоки разгрузки по частоте и напряжению БРЧН-100-Б-01
Цифровой блок разгрузки по частоте и напряжению типа БРЧН-100
БРЧН-100-Б-01
Цифровые блоки разгрузки по частоте и напряжению типа БРЧН-100
БРЧН-100-Б-2-01 и БРЧН-100-Б-1-01 предназначены для выполнения автоматики
разгрузки по частоте и напряжению и включения потребителей после ликвидации
аварийного режима
БРЧН-100-Б-01 предназначен для подключения на одну секцию шин
| Полное условное наименование
(код заказа) |
Номинальное напряжение оперативного
питания, В |
| БРЧН-100-Б-2-01 |
Постоянное / переменное 220 |
| БРЧН-100-Б-1-01 |
Постоянное 110 / переменное 100 |
В блоке 7 выходных реле являются конфигурируемыми и одно реле
срабатывающее по функции ЗСН.
На первые 7 выходных реле возможно назначить любую из доступных в блоке
функций автоматики.
Варианты конфигурации блока:
- до 7-ми очередй разгрузки по функции АЧР
с ручным возвратом (каждая очередь может выполнять раздельно или совмещенно
функции АЧР-1, АЧР-2, АЧР-С)
- до 7-ми очередей АЧР с
последующим выполнением функции ЧАПВ
- до 7-ми очередей разгрузки по функции
АРСН с ручным возвратом
- до 7 АОПЧ
Первых 7 выходных реле в блоке являются бистабильными
|
