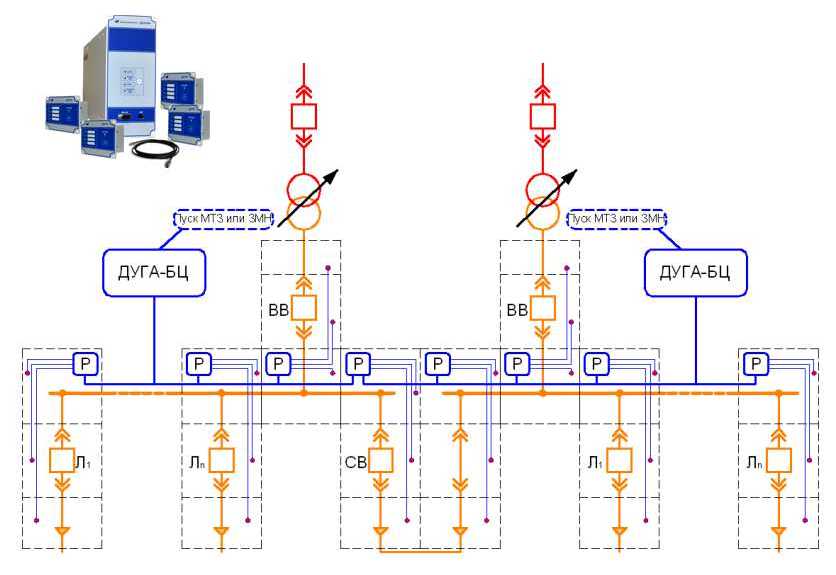

Дуговая защита системы сборных шин с использованием центральных блоков
ДУГА-БЦ
Блоки "ДУГА-БЦ-10-02-20" и "ДУГА-БЦ-11-02-20" совместно с
регистраторами "ДУГА-О", "ДУГА-Ф", "ДУГА-Т" и датчиками дуговых замыканий
(волоконно-оптическими, фототранзисторными, фототиристорными или клапанными)
предназначены для защиты от дуговых замыканий ячеек одной секции
распределительного устройства 0,4 -35 кВ

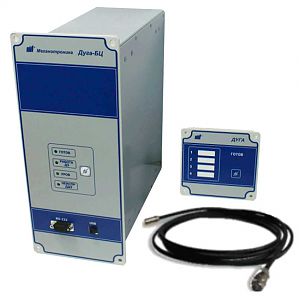

Блоки "ДУГА-БЦ"
| Наименование (код заказа)
|
Номинальное напряжение
оперативного питания, В |
| Дуга-БЦ-10-02-20 |
постоянное/переменное 220 |
| Дуга-БЦ-11-02-20 |
постоянное 110 |
Основные технические характеристики
|
Наименование параметра |
Значение |
|
ДУГА-БЦ-10-02-20 |
ДУГА-БЦ-11-02-20 |
| 1. Собственное время
срабатывания, мс |
30+5 |
| 2. Входы
дискретные сигнальные: |
| количество входов |
16 |
| род тока |
постоянный |
| номинальное значение напряжения,
В |
220 |
110 |
| диапазон значений входного тока,
мА |
2,0 - 2,5 |
| значение напряжения устойчивого
срабатывания, В, не менее |
170 |
80 |
| значение напряжения устойчивого
несрабатывания, В, не менее |
140 |
63 |
| предельное значение напряжения,
длительно, В |
1,4.UH |
| 3. Выходы
дискретных сигналов управления и сигнализации: |
| количество выходов |
16 |
| диапазон значений коммутируемого
напряжения переменного или постоянного тока, В |
24 - 264 |
| коммутируемый ток замыкания, А,
не более |
2,50 |
| коммутируемый ток
размыкания цепи постоянного тока при активно-индуктивной нагрузке с
постоянной времени L/R не более 20 мс, А, не более |
0,15 |
| Наименование
|
Описание |
| ДУГА - О ДУГА-Ф
ДУГА-Т |
- преобразование световых сигналов в электрические и
формирование сигналов бесконтактных релейных выходов
- прием сигналов от датчиков дугового замыкания и
формирование сигнала есконтактными релейными выходами
|
| ВОД-Л |
- Угол обзора Датчика - не менее 400О
- Допустимый радиус изгиба Датчика равен 30 мм
- Длина Датчика до 10 м
|
|
