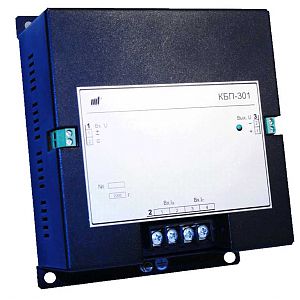

Комбинированный блок питания КБП-301
Комбинированный блок питания КБП-301 предназначен для обеспечения
бесперебойным питанием устройств релейной защиты и автоматики на энергообъектах
с переменным оперативным током, не оснащённых источниками гарантированного
напряжения
| Полное условное наименование
(код заказа) |
Описание |
| Комбинированный блок питания КБП-301 |
для энергообъектов с переменным оперативным током, не
оснащённых источниками гарантированного напряжения |
Основные технические характеристики блока
|
Наименование параметра |
Значение |
|
1. Входы тока "Вх. Ia", "Вх. Iс": |
| а) входной ток, А |
| - длительно |
2,5 - 12,5 |
| - кратковременно в течение 2 с
|
150 |
| - кратковременно в течение 1 с |
250 |
| б) потребляемая мощность, Вт, не
более |
рисунок 2 руководства по
эксплуатации |
| в) полное сопротивление входа для
расчетной проверки насыщения трансформаторов тока, питающих входы, Ом,
не более |
0,3 |
| 2. Вход "Вх. U" - входное
напряжение (переменное, постоянное, выпрямленное), В, не более: |
264 |
| 3. Выход
напряжения "Вых. U": |
| а) выходное
напряжение: |
| - при питании от входов "Вх. Ia",
"Вх. Iс", постоянное |
88+5% |
| - при питании от входа "Вх. U"
переменным или выпрямленным напряжением, выпрямленное, В, не менее |
UBX* - 4 |
| - при питании от входа "Вх. U"
постоянным напряжением, постоянное, В, не менее |
UBX* - 4 |
| б) время установления
выходного напряжения: |
| - при питании от входов "Вх. Ia",
"Вх. Iс", мс, не более |
рисунок 3 руководства по
эксплуатации |
| - при питании от входа "Вх. U",
мс, не более |
без выдержки |
| в) максимальная
выходная мощность: |
| - при питании от
входов "Вх. Ia", "Вх. Iс", Вт, не менее |
рисунок 4 руководства по
эксплуатации |
| - при питании от
входа "Вх. U", Вт, не менее |
30 |
|
