Преобразователи интерфейсов ПЭО-485/232

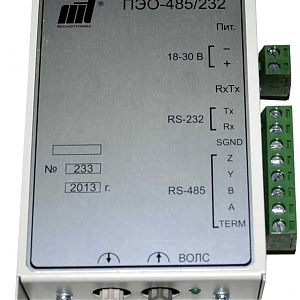

Преобразователь интерфейсов ПЭО-485/232 (с модуляцией) и ПЭО-485/232-1 (без модуляции) предназначены для преобразования сигналов электрических интерфейсов RS-232, RS-422, RS-485 в сигналы многомодового оптического интерфейса

Преобразователь не может осуществлять преобразование сигналов одного электрического интерфейса в сигналы другого электрического интерфейса

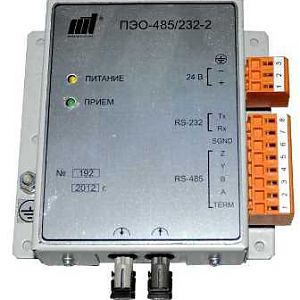

Преобразователи интерфейсов ПЭО-485/232-2-М (с модуляцией) и ПЭО-485/232-2 (без модуляции) предназначены для преобразования сигналов электрических интерфейсов RS-232, RS-422, RS-485 в оптические сигналы

Преобразователь ПЭО-485/232-2-М (с модуляцией) совместим по оптическому сигналу с ПЭО-ТТЛ, ПЭО-ТТЛ-2-М и ПЭО-485/232

Преобразователь ПЭО-485/232-2 (без модуляции) совместим по оптическому сигналу с MOXA-TCF-142, ПЭО-ТТЛ-2 и ПЭО-485/232-1

Преобразователь не может осуществлять преобразование сигналов одного электрического интерфейса в сигналы другого электрического интерфейса

• Преобразователь интерфейсов ПЭО-485/232 (с модуляцией)
• Преобразователь интерфейсов ПЭО-485/232-1(без модуляции)
• Преобразователь интерфейсов ПЭО-485/232-2-М (с модуляцией)
• Преобразователь интерфейсов ПЭО-485/232-2 (без модуляции)

• Тип электрических интерфейсов – RS-232/422/485
• Тип соединителя электрических интерфейсов - соединитель под винт
• Тип оптического соединителя – ST
• Скорость передачи данных:

- от 9,6 до 38,4 кбит/с для ПЭО-485/232

- от 9,6 до 116,0 кбит/с для ПЭО-485/232-1

• Отношение выходной оптической мощности к минимально необходимой входной ("бюджет оптической мощности") - не менее 7 дБ
• Дальность передачи по оптоволокну 62,5/125 мкм - не более 2,5 км
• Длина волны оптического излучения - 850 нм
• Напряжение питания - постоянное, от 18 до 30 В
• Потребляемая мощность - не более 1,5 Вт
• Тип соединителя питания - соединитель под винт
• Тип оптической линии связи - многомодовое оптоволокно
• Количество преобразователей в оптической линии связи:

- не более 10 для ПЭО-485/232

- не более 20 для ПЭО-485/232-1

• Сопротивление изоляции электрических интерфейсов относительно входа питания и корпуса, при нормальных климатических условиях - не менее 100 МОм
• Изоляция электрических интерфейсов относительно входа питания и корпуса выдерживает, при нормальных климатических условиях, без пробоя и поверхностного перекрытия испытательное переменное напряжение с действующим значением 0,5 кВ частотой 50 Гц в течение 1 минуты
• Рабочий диапазон температуры - от минус 40 до плюс 55 ^оС
• Относительная влажность воздуха - до 98 % при плюс 25 °С и более низких температурах без конденсации влаги
• Атмосферное давление - от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.)
• Масса - не более 0,21 кг

• Тип электрических интерфейсов - RS-232/422/485
• Тип соединителя электрических интерфейсов - соединитель "под винт"

• Тип оптического соединителя - ST
• Скорость передачи данных - от 9,6 до 115,2 кбит/с
• Отношение выходной оптической мощности к минимально необходимой входной ("бюджет оптической мощности") - не менее 7 дБ
• Дальность передачи по оптоволокну 62,5/125 мкм - не более 2,5 км
• Длина волны оптического излучения - 850 нм
• Напряжение питания - постоянное, от 9 до 30 В
• Потребляемая мощность - не более 1,5 Вт
• Тип соединителя питания - соединитель "под винт"
• Тип оптической линии связи - многомодовое оптоволокно
• Количество преобразователей в волоконно-оптической линии связи (ВОЛС):

- не более 10 для ПЭО-485/232-2-М

- не более 20 для ПЭО-485/232-2

• Сопротивление изоляции электрических интерфейсов относительно входа питания и корпуса, при нормальных климатических условиях - не менее 100 МОм
• Изоляция электрических интерфейсов относительно входа питания и корпуса выдерживает, при нормальных климатических условиях, без пробоя и поверхностного перекрытия испытательное переменное напряжение с действующим значением 0,5 кВ частотой 50 Гц в течение 1 минуты
• Рабочий диапазон температуры - от минус 40 до плюс 55 ^оС
• Относительная влажность воздуха - до 98 % при плюс 25 °С и более низких температурах без конденсации влаги
• Атмосферное давление - от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.)
• Масса - не более 0,25 кг
