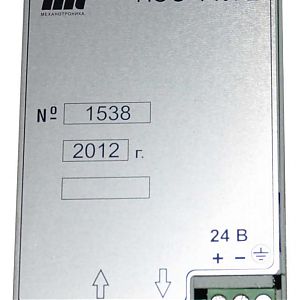

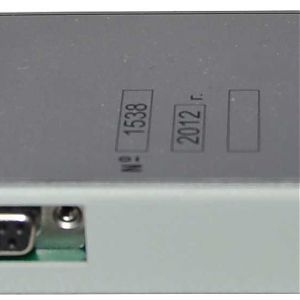

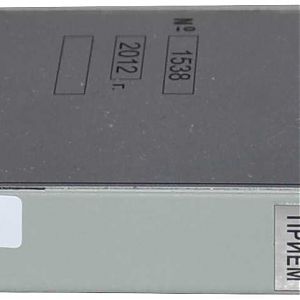

Преобразователь электронно-оптический ПЭО-ТТЛ-2
Преобразователь электронно-оптический ПЭО-ТТЛ-2-М (с модуляцией) и
ПЭО-ТТЛ-2 (без модуляции) предназначен для преобразования цифровых электрических
сигналов, передаваемых по последовательному каналу связи цифровыми блоками
релейной защиты и автоматики, в оптические
сигналы для передачи их по волоконно-оптической линии связи и принимаемых
оптических сигналов в электрические сигналы, а также для ретрансляции сигналов с
оптического входа на оптический выход
ПЭО-ТТЛ-2-М (с модуляцией) совместим по оптическому сигналу с ПЭО-ТТЛ,
ПЭО-485/232-2-М и ПЭО-485/232
ПЭО-ТТЛ-2 (без модуляции) совместим по оптическому сигналу с
MOXA-TCF-142, ПЭО-485/232-2 и ПЭО-485/232-1
Варианты исполнения
- Преобразователь электронно-оптический ПЭО-ТТЛ-2-М (с модуляцией)
- Преобразователь электронно-оптический ПЭО-ТТЛ-2 (без модуляции)
- Диапазон напряжения питания от источника постоянного или
выпрямленного тока - от 9 до 30 В.
- Потребляемая мощность - не более 2 Вт.
- Бюджет оптической мощности (логарифм отношения выходной оптической
мощности к минимально необходимой входной) - не менее 7 дБ (2 км
многомодового волоконно-оптического кабеля 62,5/125 мкм и 10 соединителей по
0,1 дБ). Количество ПЭО - ретрансляторов, включаемых в одну петлю связи, не
более 10.
- Длина волны оптического излучения - 850 нм.
- Пороговая чувствительность оптического входа - не более 4 мкВт
(минус 24 дБм).
- Скорости передачи информации - 9600; 19200; 38400 и 57600 бит/с.
- ПЭО анализирует адрес фрейма по протоколу Modbus. При установке
адреса FF ПЭО передает в блок все фреймы, не анализируя адрес. При установке
адреса 00…FE ПЭО передает в блок только фрейм, адрес которого совпадает с
установленным набором выключателей S1 (далее - переключатель) на ПЭО, и
широковещательные фреймы. Адрес задается восемью разрядами переключателя S1,
с S1.1 по S1.8 (S1.1 - младший значащий разряд), положение "open"
соответствует логической "1". Скорость передачи, на которой производится
анализ адреса, выбирается разрядами переключателя S1.9 и S1.10 согласно
таблице 1 на стр. 2 руководства по эксплуатации.
|
