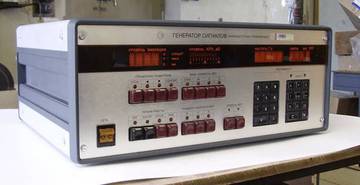

Генератор сигналов низкочастотный управляющий АСУ.ИВУ-1-004

Генератор сигналов низкочастотный управляющий АСУ.ИВУ-1-004 предназначен для работы в составе испытательных установок для возбуждения и автоматического управления синусоидальной вибрацией, а также может быть использован при проведении испытаний на обнаружение резонансных частот. Генератор содержит: собственно генератор, генератор развертки, измеритель частоты и уровня виброперегрузки, программатор и автоматический регулятор. Наличие программатора позволяет задавать до семи уровней виброперегрузок по восьми частотным точкам.

Генератор имеет:

- развертку частоты с линейной либо логарифмической шкалой частот, задаваемую программатора;

- высокую стабильность частоты и скорости развертки, близкую к стабильности кварцевого генератора;

- цифровые отсчетные устройства частоты, уровня вибрации, числа циклов и шага программы;

- устройство задания числа циклов развертки, по достижении которого осуществляется автоматическое снятие сигнала возбуждения на выходе генератора;

- устройство блокировки органов управления, находящихся в цепи обратной связи генератора, исключающее неправильные действия оператора; аналоговый выход сигналов постоянного тока, пропорциональных частоте и уровню виброперегрузки для записи АЧХ;

- маркер частоты для осуществления отметок по частоте при записи АЧХ на двухкоординатный самописец; цифровые выходы для формирования квадратурного сигнала.

Включен в Госреестр средств измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот                                                                 от 5 до 20 000 Гц

Основная погрешность установки частоты                  ± (0,5+5- 10^-5 f_н) Гц

Номинальное выходное напряжение, не менее                     8 В

Коэффициент гармоник в диапазоне частот от 20 до 20000 Гц, не более 1%

Диапазон изменения скоростей развертки                от 0,1 до 99 октав/мин

                                                                                            от 0,1 до 99 Гц/с

Диапазон задания числа циклов развертки                         от 1 до 999

Диапазон измерения:

виброускорение                                                        от 1 до 9990 м/с²

виброскорость                                                          от 1 до 999 мм/с

виброперемещение                                                   от 0,1 до 99,9 мм

Допускаемая основная приведенная погрешность измерения, не более  ±2,5%

Чувствительность по входу                                                               1 мВ/мс^-2

Динамический диапазон регулирования сигнала, не менее             60 дБ

Питание - от сети переменного тока напряжением 220 В частоты    50 Гц

Потребляемая мощность, не более                                                   0,1 кВ ·А

Габаритные размеры                                                              430х482х177 мм

Масса                                                                                                   14 кг
