Трехфазный вольтамперфазометр ВФМ-3
Назначение
Вольтамперфазометр ВФМ-3 – малогабаритный
полностью автоматизированный универсальный
прибор. Предназначен для измерения действующего
значения трех фазных и трех линейных напряжений
и действующего значения силы трех переменных
токов с одновременным вычислением активной,
реактивной и полной мощностей в трех цепях,
измерения частоты, угла сдвига фаз между токами
и напряжениями одноименных фаз.

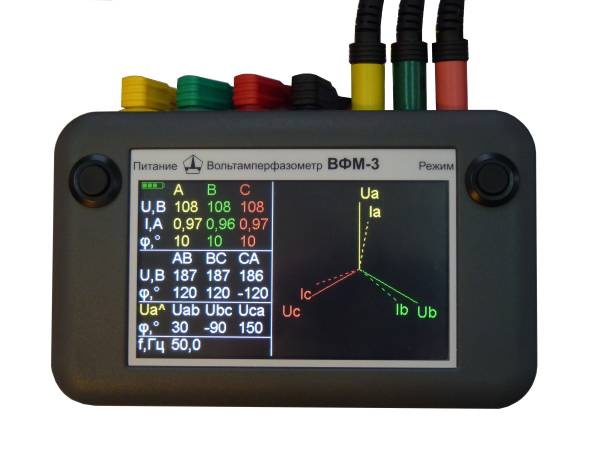

Прибор выводит на дисплей графическое
изображение векторной диаграммы контролируемой
цепи.
ВФМ-3 может применяться при комплексных
испытаниях защит генераторов, трансформаторов,
линий, в цепях трансформаторов тока и
напряжения, наладки фазочувствительных схем
релейной защиты и др.
Отличительные
особенности прибора
- Самый компактный и легкий (0,3 кг) из
современных 3-фазных вольтамперфазометров.

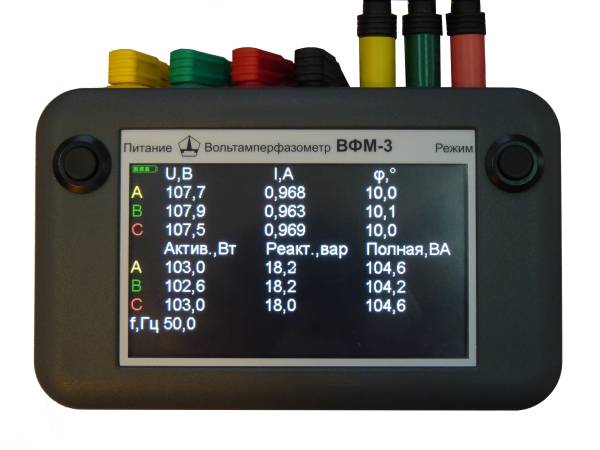

- На 4.3” цветном индикаторе помещаются
одновременно все основные результаты
измерений, может выводиться векторная
диаграмма.
- Измерение силы переменного тока в
пределах 0...50 мА без разрыва цепи. При
этом абсолютная погрешность не превышает ±1
мА.
- Измерение сдвига фаз между напряжением и
током, в том числе при токе менее 50 мА.
Абсолютная погрешность при токе от 50 мА и
более - в пределах ±1 град, при токе 15 мА -
не более ±3 град.
- Переноска в сумке осуществляется при
воткнутых в измерительный блок проводах. Для
перехода в рабочее положение не требуется
втыкать разъемы, достаточно просто открыть
сумку.
Технические
характеристики
Диапазон измерения
- действующего значения напряжения
переменного тока, В 0...460.0
- действующего значения силы переменного
тока, А 0...30.00
- угла сдвига фаз между напряжением и
напряжением, током и током, напряжением и
током, град -180...+180
- активной (реактивной) мощности, Вт (вар)
0...13800
- частоты напряжения и силы переменного
тока, Гц 45...65
Предел допускаемой относительной погрешности
измерения:
- действующего значения напряжения
переменного тока ± [0,2+0,01(Uк /Uи
-1)]% ± 1 мзр
- действующего значения силы переменного
тока ± [0,7+0,005(Iк /Iи -1)]% ± 1 мзр
- частоты напряжения и силы переменного
тока ± 0,1%
- Предел допускаемой погрешности измерения
угла сдвига фаз между напряжением и током
(при напряжении не менее 30 В и силе тока не
менее 100 мА), град ± 1
- Входное сопротивление каналов
напряжения, MОм, не менее 1
- Раскрытие магнитопровода
токоизмерительных клещей, мм 16 ± 0,5
- Прибор определяет порядок чередования
фаз в трехфазной системе.
- Питание от четырех аккумуляторов или
элементов питания габарита АА
- Время непрерывной работы от полностью
заряженных аккумуляторов емкостью 2500 мАч
8 часов.
- Масса без принадлежностей, не более
0,3 кг
- Масса с принадлежностями 2.5 кг
- Габариты сумки для переноски, не
более 280х225х240 мм
Прибор предназначен для эксплуатации в
следующих условиях:
- температура окружающей среды
-20...+55 °С;
- относительная влажность воздуха (без
конденсации влаги), не более80 % при 25 °С;
- атмосферное давление 84...106,7 кПа;
Индикация измеренных значений – на экране
жидкокристаллического цветного дисплея
диагональю 4.3" разрешением 480х272 пиксел.
Комплект поставки
- Измерительный прибор 1 шт.

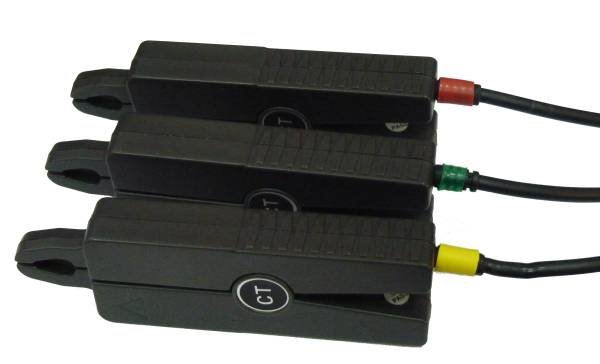

- Токовые клещи со шнуром для
подключения 3 шт.
- Щупы с проводами для измерения
напряжения 4 шт.
- Блок питания 1 шт.
- Руководство по эксплуатации и паспорт
1 шт.
- Сумка для переноски прибора и
принадлежностей 1 шт.
Прибор комплектуется токовыми клещами CR-008.
|
