Измеритель силы контактного нажатия ламелей СМР-1
Назначение
Измеритель силы контактного нажатия
ламелей СМР-1 предназначен для
измерения усилия нажатия в отдельной паре
ламелей контактов врубного типа отключенных
разъединителей 10…750 кВ и ячеек КРУ 6…10 кВ
согласно п. 14.4 П, С РД 34.45-51.300-97 «Объем
и нормы испытаний электрооборудования». Прибор
может быть также использован при регулировке
усилия нажатия разъединителей.

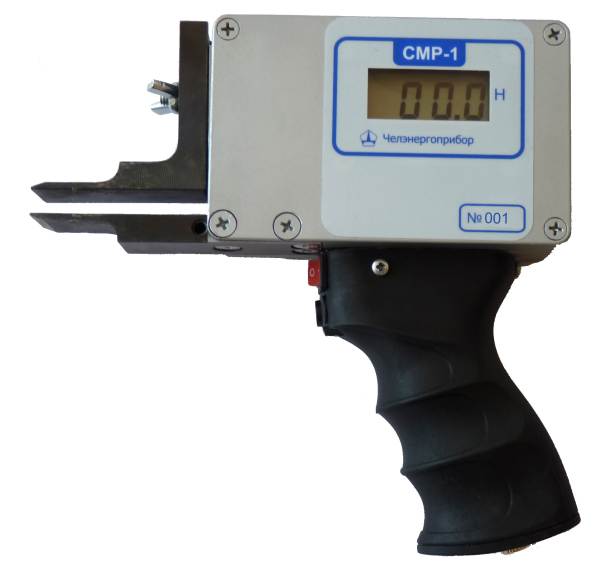

Прибор СМР-1 имеет раздвижной щуп, который
устанавливается между двумя пружинящими
контактами отключенных разъединителей. Щуп
непосредственно воспринимает их усилие нажатия.
Величина усилия отображается на дисплее.
Технические характеристики
- Диапазон измерения: 50 ... 500 Н
- Пределы допускаемой основной
относительной погрешности измерения усилия
±1,5 %
- Регулируемая высота измерительного щупа
(соответствует толщине ножа проверяемого
аппарата), в пределах 6 ... 30 мм
- Ширина щупа: 24 мм
- Длина щупа: 50 мм
- Питание от трех пальчиковых (АА)
никель-металлогидридных аккумуляторов
- Масса, не более 1,1 кг
- Габариты прибора 190×190×40 мм
|
