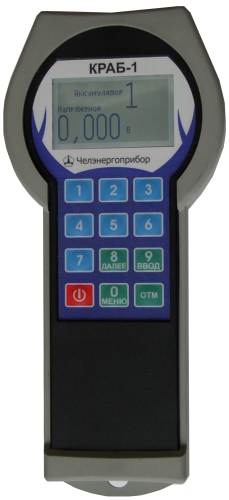

Комплекс мониторинга АБ КРАБ-1
Назначение
Комплекс мониторинга состояния ячеек
аккумуляторных батарей КРАБ-1 (далее
прибор КРАБ-1) предназначен для измерения и
протоколирования напряжений элементов АБ
подстанций согласно п. 27.4 РД 34.45-51.300-97
"Объем и нормы испытаний электрооборудования" и
п. 5.3 РД 34.50.502-91 “Инструкция по
эксплуатации стационарных свинцово-кислотных
аккумуляторных батарей”.
Прибор также позволяет заносить и сохранять в
его памяти значения плотности и температуры
электролита элементов АБ для последующего
внесения в протокол.
Прибор КРАБ-1 включает в себя:
- Измерительный блок, выполненный в
изолированном ударопрочном корпусе,
позволяющий измерять и сохранять параметры
состояния не менее 200 ячеек АБ.
- Программное обеспечение для ПК,
позволяющее считывать из измерительного
блока, сохранять в архив и выводить на
печать данные о состоянии ячеек АБ.
Технические характеристики
- Диапазон измерения напряжения
постоянного тока: 1..3 В
- Предел допускаемой основной приведенной
погрешности измерения напряжения: ±0,1 %
- Количество ячеек АБ, данные по которым
хранятся в памяти измерительного блока: не
менее 200
- Время установления рабочего режима: 5 с
- Интерфейс связи с ПК: USB
- Питание: от трех NiMH аккумуляторов
типоразмера AA
- Масса измерительного блока, не более 0,5
кг
- Габариты прибора: 220х100х45 мм
Программное обеспечение
Программное обеспечение для ПК позволяет
пересылать результаты измерений в компьютер,
автоматически определять отстающие элементы,
составлять и распечатывать протокол испытаний
АБ.

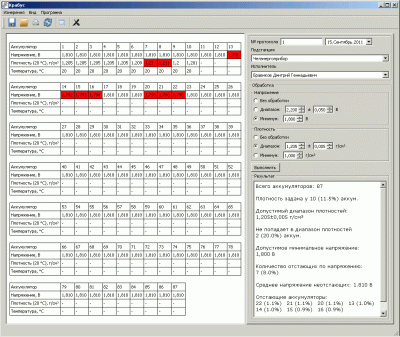

Экран программы выглядит так:

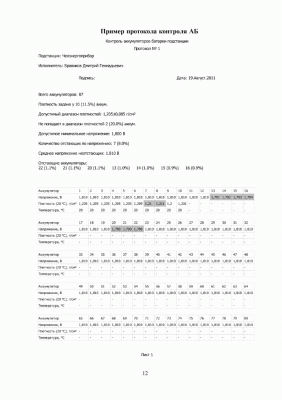

Протокол мониторинга аккумуляторной батареи,
выводимый на печать, выглядит так:
|
