ДНД-1 Датчик напряжения дискретный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДНД-1

Тип:
Датчик напряжения дискретный

ТУ:


Краткое тех. описание:
Датчик напряжения дискретный ДНД-1 предназначен для контроля наличия напряжения в сетях постоянного и переменного трехфазного или однофазного тока напряжением 380/220 В

Цена ДНД-1:
Уточняйте по телефону или через обратную связь.

Датчик напряжения дискретный ДНД-1


Назначение:

Датчик напряжения дискретный ДНД-1 предназначен для контроля наличия напряжения в сетях постоянного и переменного трехфазного или однофазного тока напряжением 380/220 В.

Датчик используется в системах автоматизации технологических процессов совместно с контроллерами.

Технические данные:
Диапазон контролируемого напряжения 170 - 660 В
Входной ток Не более 2 мА
Время срабатывания Не более 0,5 с
Нагрузочная способность транзисторного ключа дискретного выхода 24 В, 10 мА
Температура окружающего воздуха От +5 до + 50°С
Степень защиты корпуса IP31 по ГОСТ 14254
Способ присоединения внешних проводов сечением до 1 мм2 Под винт
Габаритные размеры корпуса Не более 85х79х25 мм
Масса Не более 0,2 кг
Срок службы Не менее 10 лет

Пример записи при заказе и в документации:

Датчик напряжения дискретный ДНД-1 ПМКЕ.426474.001ТУ

Устройство и принцип работы

Корпус датчика пластмассовый.

Контролируемое напряжение (трехфазное или однофазное) через ограничивающие резисторы поступает на три последовательно включенных оптотранзистора.

При наличии напряжения все три оптотранзистора открыты, дискретный вход контроллера замкнут.

При отсутствии напряжения, хотя бы на одной из фаз, оптотранзистор данной фазы закрыт, дискретный вход контроллера разомкнут.

Для контроля однофазного напряжения необходимо три фазные клеммы датчика соединить между собой перемычками.

Указания по эксплуатации

Датчик размещается в щите и крепится на DIN-рейку шириной 35 мм.

Пространственное положение датчика любое.

Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и быть взрывоопасной.

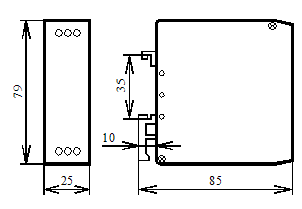

Общий вид датчика ДНД-1

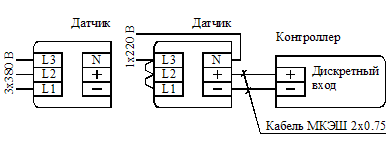

Клеммы для внешних подключений датчика ДНД-1

Заказать ДНД-1 Датчик напряжения дискретный
