Датчик скорости воздуха ИПСВ (выход 4-20 мА)
|
Назначение:
Датчик скорости воздуха ИПСВ(преобразователь индикаторный скорости
воздуха) предназначен для непрерывного преобразования текущего значения
измеряемой скорости воздуха в аналоговый сигнал постоянного тока 4-20
мА.
Датчик используется совместно с управляющими контроллерами в системах
вентиляции и кондиционирования воздуха для контроля работы вентиляторов.
|
Технические данные:
| Напряжение питания |
16-36 В пост. тока |
| Пульсация напряжения питания |
0,5% от ном. значения |
| Выходной сигнал |
4-20 мА пост. тока |
| Диапазон контролируемой скорости воздуха |
2..10 м/с |
| Зависимость выходного сигнала от входного |
Нелинейная |
| Длина погружаемой части |
75 мм |
| Сопротивление нагрузки |
200 Ом |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Материал корпуса, степень защиты |
Металл, IP54 по ГОСТ 14254 |
| Степень защиты чувствительного элемента |
IP20 по ГОСТ 14254 |
| Способ присоединения внешних проводов сечением до 1 мм |
Под винт |
| Габаритные размеры |
Не более 266х97х74 мм |
| Масса |
Не более 0,3 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Преобразователь индикаторный скорости воздуха ИПСВ ПМКЕ.402223.002ТУ
Устройство и принцип работы
Датчик состоит из акустического датчика скорости воздуха и размещенной в
корпусе электронной схемы преобразования интенсивности сигнала на выходе этого
датчика в сигнал постоянного тока 4-20мА.
Акустический датчик скорости воздушного потока представляет собой
разновидность свистка Гальтона, на отверстии резонатора которого движущийся
поток воздуха возбуждает акустические колебания. Частота и интенсивность
колебаний зависит от скорости воздуха и геометрических размеров резонатора.
Акустические колебания воспринимаются микрофоном, расположенным на дне
резонатора, преобразуются в электрический сигнал и передаются на нормирующий
усилитель, преобразующий электрические колебания в сигнал постоянного тока
4-20мА. Минимальная скорость потока воздуха, регистрируемая преобразователем
около 1 м/с.
Указания по эксплуатации
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.
Пространственное положение приемной трубки датчика перпендикулярно к
направлению воздушного потока.
Приемная трубка датчика устанавливается в воздуховод через отверстие
диаметром 10 мм и крепится двумя винтами посредством шайбы с резиновым
уплотнением таким образом, чтобы приемная трубка акустического датчика была
перпендикулярна направлению движения воздушного потока.
Подключение датчика к контроллеру осуществляется через колодку с винтовыми
зажимами экранированным кабелем с медными жилами сечением до 1 мм2.
Для водо- и пылезащиты преобразователя ввод кабеля осуществляется через
сальник диаметром 10 мм.
Указания по настройке
Настройка датчика проводится наладчиками электронных устройств автоматики
систем вентиляции и кондиционирования воздуха при пусконаладочных работах.
Настройка осуществляется подстроечным резистором, расположенном на плате
преобразователя справа от клеммного соединения.
Настройка проводится на закрепленном в рабочем положении преобразователе
посредством миллиамперметра 0-200мА.Операции настройки:
- Подают напряжение питания 24В датчика через миллиамперметр и
контролируют потребляемый ток. При выключенном вентиляторе ток должен быть в
пределах 3,6 - 4,5 мА.
- Включают вентилятор и, наблюдая за показаниями миллиамперметра,
подстраивают ток датчика в пределах 12-20мА.
- После выключения вентилятора ток не должен превышать 4,5мА.
Расположение подстрочных резисторов

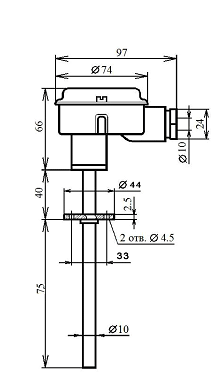

Общий вид датчика ИПСВ
|
