Оповещатель пожарный световой ОПС
|
Назначение:
Оповещатель пожарный световой ОПС предназначен для отображения номера
этажа здания, на котором возник пожар.
Информации о номере этажа, на котором возник пожар, принимается
оповещателем по интерфейсу RS-485.
Оповещатель используется в системах противопожарной автоматики
зданий.
|
Технические данные:
| Количество разрядов |
2 |
| Размер цифры |
38х22 мм |
| Цвет свечения |
Красный |
| Сила света |
16 мсв |
| Диапазон отображения этажности |
от -(минус) 9 до 99 |
| Тип процессора |
Cygnal C8051F226 |
| Емкость ре-программируемого ПЗУ (FLASH
EEPROM) |
8 КБ |
| Емкость ОЗУ (RAM) |
1280 Байт |
| Обмен данными |
По интерфейсу RS-485 |
| Протокол обмена данными |
ModBus (Модикон-совместимый) пакетный с
контролем ошибок по полиному А001 |
| Температура окружающего воздуха |
От +5 до + 50°С |
| Степень защиты корпуса |
IP44 по ГОСТ 14254 |
| Напряжение питания |
12-24 В пост. тока |
| Потребляемая мощность |
Не более 1 Вт |
| Способ крепления |
4 шурупа d=3,5 мм |
| Способ присоединения внешних проводов
сечением до 1 мм2 |
Под винт |
| Габаритные размеры корпуса |
Не более 150х80х36 мм |
| Масса |
Не более 0,2 кг |
| Срок службы |
Не менее 10 лет |
Пример записи при заказе и в документации:
Оповещатель пожарный световой ОПС ПМКЕ.425543.001ТУ
Устройство и принцип работы
Оповещатель состоит из пластмассового корпуса с прозрачной крышкой, под
которой размещаются два семи сегментных светодиодных индикатора.
Питание оповещателя осуществляется от контроллера, с которым он связан
интерфейсом, или внешнего источника.
Указания по монтажу и эксплуатации
Оповещатель крепится к ровной поверхности с помощью четырех шурупов или
винтов М4.
Для водо- и пылезащиты оповещателя ввод кабеля осуществляется через сальник
диаметром 5 мм.
Подключение оповещателя к внешним цепям производить только при обесточенном
контроллере, к которому подключается оповещатель.
Окружающая среда не должна содержать агрессивных паров, газов, аэросмесей и
быть взрывоопасной.

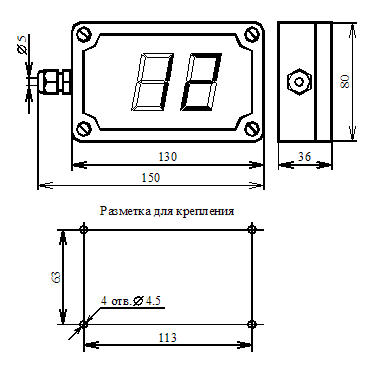

Общий вид оповещателя пожарного светового ОПС
Клеммы для внешних подключений оповещателя пожарного светового ОПС
|
