Установка для вибродиагностики буксовых узлов колесных пар
железнодорожных вагонов автоматизированная МПП-93-Р
Автоматизированная установка МПП-93 предназначена для анализа
акустических шумов букс с целью их диагностирования при промежуточной
ревизии букс.
Используется автоматизированная установка МПП-93 в комплекте со стендом
вращения колесной пары СВ-01 МВ или аналогичным. Возможно
использовать стенд вращения колесной пары от установки УДП-85. Без
стенда вращения колесной пары использование МПП-93 невозможно.
Автоматизированная установка МПП-93 предназначена для выявления
неисправностей роликовых подшипников колесных пар без демонтажа буксовых
узлов при промежуточной ревизии (в соответствии с инструктивными
указаниями по эксплуатации и ремонту вагонных букс с роликовыми
подшипниками 3ЦВРК).
- Автоматизированная установка МПП-93 позволяет выявлять следующие
неисправности подшипников:
- задиры на торцах роликов и бортах внутренних колец подшипников;
- усталостные и коррозионные раковины на дорожках качения наружных
и внутренних колец, а также роликов;
- разрывы внутреннего кольца;
- сколы борта наружного кольца;
- сколы торцов роликов;
- задиры и ползуны на дорожках качения внутреннего кольца и на
поверхности ролика;
- изломы упорного кольца и сепаратора.
Вышеперечисленные неисправности могут быть выявлены только в том
случае, если при вращении колесной пары от неисправных элементов
буксового узла возникают дополнительные виброускорения, величина которых
превышает на 10 % уровень собственных виброускорений колесной пары.
Автоматизированная установка МПП-93 дополняется возможностью создания
базы данных всех проверяемых колесных пар. В базе данных содержатся:
табельный номер дефектоскописта, номер проверенной колесной пары,
результат проверки (брак выявлен или брак не выявлен), дата проверки,
время проверки. Проверка акустических шумов производится по обеим
сторонам колесной пары одновременно.

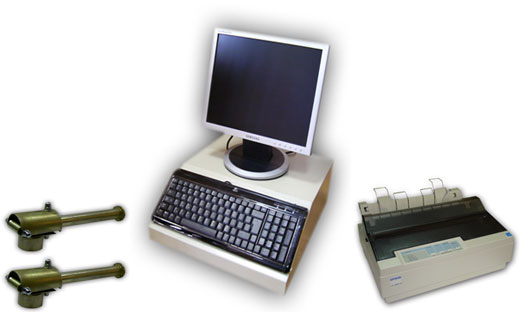

- Комплект поставки………………монитор, пульт управления,
преобразователь акустических шумов-2 шт., принтер
- Габаритные размеры пульта управления,
мм..............................400х400х200
- Вероятность выявления неисправностей, %, не
хуже................................90
- Время диагностирования одной буксы, с
.....................................10
- Вид отображения информации ………… профилограмма шумов на экране
монитора, заключение о состоянии буксы (годная или брак )
- Напряжение питающей сети, В................220+22-33
- Количество обслуживающего персонала чел.
................................1
Сертификат об утверждении типа средства измерений RU.C.28.004.A №
26949 от 13.03.2007
|
