Прибор ИКР-1 (Автоматизированная установка для контроля внутреннего
диаметра корпуса буксы УКБ-01)
Автоматизированная установка УКБ-01 предназначена для измерения
(контроля) внутреннего диаметра буксы согласно методике, изложенной в
“Инструктивных указаниях по эксплуатации и ремонту вагонных букс с
роликовыми подшипниками 3-ЦВРК” от 01.04.2001.

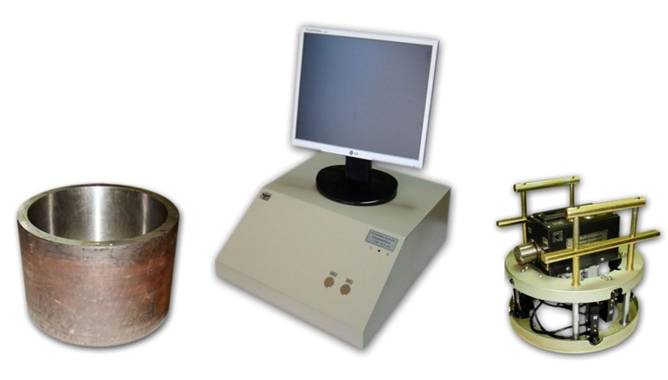

- Комплект поставки ………………….……………….. пульт управления, монитор,
измерительное устройство установочная мера-кольцо
- Номинальный контролируемый размер, мм
.........………………………………………………….... 250
- Предел основной допускаемой погрешности, мкм, не более
.....…….……………………… 20
- Смещение нуля установки после 1 ч работы, мкм, не более
....…………………………… 10
- Метод работы: автоматизированное определение внутреннего
диаметра буксы согласно методике 3-ЦВРК с отображением результатов
на экране индикатора измерительного устройства «Пробка» и передача
информации в пульт управления через специальный разъем
- Тип индикатора измерительного устройства Пробка……………………РС-16-02
- Время непрерывной работы измерительного устройства, ч, не менее
……………3
- Тип аккумулятора измерительного устройства
никель-металлогидридные с напряжением, В…8,4…9
- Измерительное устройство «Пробка» выполнено в виде автономного
блока и позволяет производить измерение диаметра букс в любом
производственном помещении
- Объем памяти измерительного устройства «Пробка»,
букс…………………………50
- Габаритные размеры, мм, не более
- Пульта управления …………………………………………..……………………… 700х500х250
- Измерительного устройства «Пробка» ..............………………
диаметр - 250; высота - 250
- Монитора ……………………………………….… (стандартный 14” или 15”)
- Масса, кг, не более
- Пульта управления........................................ 11
- Измерительного устройства «Пробка»…………………………………… 8
- Монитора……………………………………………………(стандартный 14” или 15”)
- Количество обслуживающего персонала, чел.
.......................1
Сертификат об утверждении типа средства измерений RU.C.27.004.A №
22849
Зарегистрировано в отраслевом Реестре средств измерений, допущенных к
применению на ЖД транспорте в разделе «Средства измерений, применяемые
в вагонном хозяйстве под № МТ 099.2004»
|
