Прибор ИКР-1 (Автоматизированная установка для подбора роликов УПР-01.3)

Автоматизированная установка УПР-01 предназначена для измерений диаметра, длины и контроля разности диаметров бомбинированных роликов. Автоматизированная установка УПР-01 обеспечивает сортировку роликов на группы, подбор роликов для одного подшипника и контроль разности диаметров ролика согласно методике, изложенной в "Инструктивных указаниях по эксплуатации и ремонту вагонных букс с роликовыми подшипниками 3-ЦВРК" от 01.04.2001. Принцип действия - измерение геометрических размеров индуктивными преобразователями с обработкой результатов измерений, автоматической загрузкой на измерительную позицию и автоматической сортировкой при подборе роликов. Установка может работать в комплекте с установкой УКПП-02 с автоматической передачей диаметра и длины роликов.

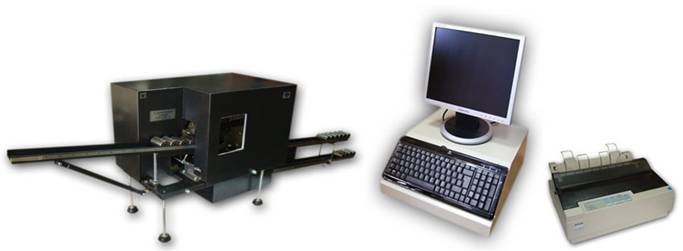

• Комплект поставки ……………пульт управления, монитор, измеритель роликов, принтер, установочная мера
  • ролик
• Габаритные размеры, мм, не более
  • Пульта управления …………….…………..……………. 700х500х250
  • Измерительного устройства …………..…… 500х1200х400
• Масса, кг, не более
  • Пульта управления ................................................ 11
  • Измерительного устройства …………..…………………................. 13
• Производительность, шт/мин ………………………………..…………..…………….6-7
• Контролируемые параметры и измеряемые размеры, мм:
  • диаметр в среднем сечении по длине ролика ............32+0,200 -0,200
  • длина на расстоянии 3...3,5 мм от края ролика .................52+0,200 -0,200
  • контроль разности диаметров («бомбины») ролика, мкм, ……………от 20 до 28
• Параметры сортировки роликов на группы:
  • количество групп сортировки по диаметру ........ не ограничено
  • количество групп сортировки по длине ..........…… не ограничено
• Параметры подбора роликов:
  • диапазон отклонений диаметров роликов в одном подшипнике, мкм не более...5
  • диапазон отклонений длин роликов в одном подшипнике, мкм не более ..12
• Измерение диаметра производится при вращении ролика с определением максимального диаметра в среднем сечении на длине ролика.
• Измерение длины ролика производится при вращении ролика с определением максимальной длины на расстоянии 3...3,5 мм от края ролика.
• Основная допускаемая погрешность, мкм, не более
  • при измерении диметра…..……............1,5
  • при измерении длины ……………………………….2,5
• Вывод на экран монитора и на печать контролируемых параметров, группы роликов и их пригодности для комплектации одного подшипника.
• Количество обслуживающего персонала чел. ..................1
