КМТ-03 Преобразователь давления и температуры измерительный кабельный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КМТ-03

Тип:
Преобразователь давления и температуры измерительный кабельный

ТУ:


Краткое тех. описание:
КМТ-03 предназначен для измерения давления и температуры по стволу cкважины и (или) изменения их во времени в любой его точке в реальном времени

Цена КМТ-03:
Уточняйте по телефону или через обратную связь.

КМТ-03 Преобразователь давления и температуры измерительный кабельный

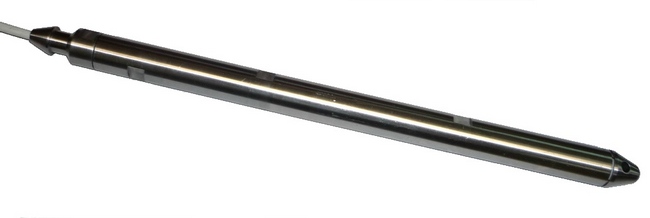

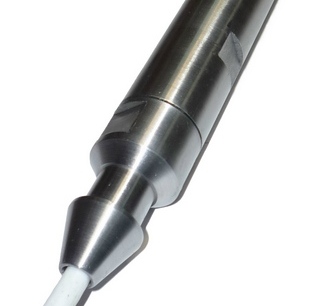

глубинный модуль

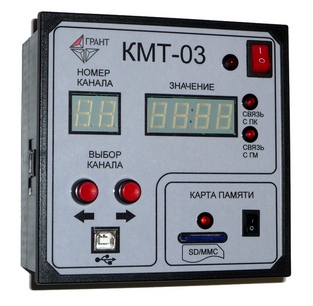

наземный модуль

Область применения

КМТ-03 предназначен для измерения давления и температуры по стволу cкважины и (или) изменения их во времени в любой его точке в реальном времени посредством погружения измерительного зонда на геофизическом кабеле КГ 1х0,75-20-130 Оа (кабель в комплект поставки не входит), а также индикации и регистрации параметров наземным устройством приема данных (блок индикации и регистрации).

Технические характеристики глубинного модуля
Верхний предел измерения (ВПИ) избыточного давления, МПа 0,6...100
Пределы допускаемой приведенной погрешности канала давления в диапазоне рабочих температур, % от ВПИ ±0,25
Пределы допускаемой абсолютной погрешности канала температуры, °C ±0,5 (±0,251)
Диапазон рабочих температур, °C -20…+125
Пределы допускаемой абсолютной погрешности канала температуры, °C ±0,5(±0,25)
Диапазон измерения температуры, °C -20…+125
Дискретность измерения, изм./с:
- давление
- температура

1 (25*)
1 (25*)
Напряжение питания, формируемое наземным модулем, В 12...25
Потребляемая мощность, Вт, не более 0,65
Максимальная длина кабеля при использовании КГ 1х0,75, м 4500
Интерфейс передачи данных по шине питания
Скорость передачи данных, бит/с 2400
Габариты глубинного модуля, (диаметр/длина), мм 32/532
Масса глубинного модуля, кг, не более 3,5
Габариты наземного модуля, (ШхВхГ), мм 145х145х78
Масса наземного модуля, кг, не более 1

*По согласованию с Заказчиком.

Функции наземного модуля:
  • формирование напряжения питания глубинного модуля;
  • отображение в реальном времени текущих значений давления и температуры, получаемых от глубинного модуля;
  • переключение индикации измерительных каналов с помощью кнопок на передней панели;
  • просмотр измерительных данных в реальном времени на экране ноутбука (для подключения используется разъем USB);
  • автономная работа с записью данных на внешний flash-носитель данных (SD, MMC-карта) в виде текстового файла измерений.

Файл данных свободно конвертируется в программу Манограф, поставляемую в комплекте.

Технические характеристики наземного модуля
Напряжение питания, В:
- от внешнего источника питания
- от USB

9...12
4,5...6
Диапазон рабочих температур, °C -40...+85
Тип устанавливаемой flash-карты SD, MMC
Тип поддерживаемой файловой системы FAT16, FAT32
Масса, кг, не более 1
Габаритные размеры (ВхШхГ), мм 144х145х78
Возможности программного обеспечения:
  • вывод данных с прибора в реальном масштабе времени в виде графиков и таблиц;
  • запись принимаемых с прибора данных в файл с возможностью последующего просмотра;
  • экспорт ранее записанных данных в текстовый файл для их последующей обработки в других программах.
