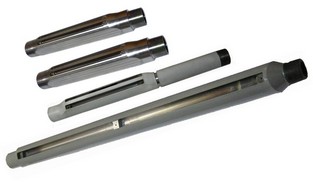

Контейнер для скважинных преобразователей
Область применения
Контейнер для скважинных преобразователей предназначен для крепления и
надежного удержания одного или двух преобразователей (например,
АМТ-10
диаметром 20 мм) в составе компоновки на насосно-компрессорных трубах в процессе
проведения работ в нефтяных или газовых скважинах, предусматривающих контроль за
изменением давления и температуры.
Исполнения
Исполнения контейнеров отличаются габаритными и присоединительными размерами,
а также длиной и диаметром встраиваемых преобразователей.
Технические характеристики |
Габаритные размеры (длина / ширина), мм:
- К1
- К1.2, К1.2.1
- К2
- К3, К3.2
- К3.1
- К5
- К3.3 |
1016 / 106
686 / 106
730 / 124
730 / 118
660 / 89
1600 / 107
730 / 85 |
Диаметр проходного сечения, мм:
- К1, К1.2
- К1.2.1
- К2, К3
- К3.1, К5
- К3.2
- K3.3 |
58
59,5
75,9
50
70,7
47 |
Резьба внутренняя ГОСТ 633-80:
- К1
- К2, К3, К3.2
- К1.2, К1.2.1, К3.1, К5
- K3.3 |
НКТ 73 мм*1
НКТ 89 мм*2
НКТ 73 мм*2
HKT 60 мм*1 |
Резьба наружная ГОСТ 633-80:
- К1, К2, К3, К3.2
- К1.2, К1.2.1, К3.1, К5
- K3.3 |
НКТ 89 мм*2
НКТ 73 мм*2
НКТ 60 мм*1 |
Материал контейнера |
сталь 40ХН2МА,
ГОСТ 4543-71 |
Предел текучести, МПа |
930 |
Предел прочности, МПа |
1080 |
Относительное удлинение, % |
12 |
Группа прочности:
- по API 5СТ
- по ГОСТ 633-80 |
Р110
М |
Масса, кг, не более:
- К1, К3.2
- К2
- К3
- К1.2, К1.2.1, К3.1
- К5
- K3.3 |
30
28
27
20
72
18 |
Количество устанавливаемых преобразователей*3 |
1 или 2 |
Максимальный наружный диаметр преобразователей для
работы с контейнером, мм:
- К1, К1.2, К1.2.1, К2, К3, К3.1, К3.2, K3.3
- К5 |
20
32 |
Длина преобразователя для работы с контейнером, мм:
- К1, К1.2, К1.2.1, К2, К3, К3.1, К3.2, K3.3
- К5 |
395
630 |
- *1 с высаженными наружу концами
- *2 гладкая
- *3 в контейнер К3.1 устанавливается только один
преобразователь
|
