ЖЛ-01 Желонка
Назначение
Желонка предназначена для отбора проб из наблюдательных, контрольных
(пьезометрических, режимных) и других неизливающих скважин при давлении не более
30 МПа.
Техническое описание:
Желонка конструктивно совместима с глубинными приборами
АМТ-10Б и
АМТ-10В. При
совместном использовании приборов
АМТ, желонки и счетчиков
глубины РГС-01
в процессе отбора пробы появляется возможность получения распределения давления,
температуры, диэлектрической проницаемости среды, плотности флюида и градиента
температуры по стволу скважины.
Виды желонок (в зависимости отусловий работы желонка может быть использована
как проточная и как наливная):
- проточная. При отборе пробы на малых глубинах, в верхних слоях столба
скважинной жидкости;
- наливная. При отборе пробы на больших глубинах, в скважинах, где имеется
расслоение жидкостей с различными плотностями или присутствует градиент
плотности по трубе.

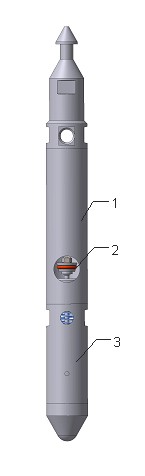

Конструкция желонки:
Желонка сосотит из следующих конструктивных узлов:
- камера для пробы;
- клапанный узел;
- механизм срабатывания (устанавливается при использовании желонки в
качестве проточной).
| Технические характеристики |
| Объем отбираемой пробы, мл |
1300 |
| Давление срабатывания клапанного узла*, МПа |
2,3; 4,2; 5,2; 6,2; 7,5; 9; 10,8; 12,9; 18,7; 22,2;
29,9 |
| Материал |
коррозионностойкая сталь |
| Средний срок службы, лет |
5 |
Габариты (диаметр / длина), мм:
- проточная
- наливная
|
38 / 1735
38 / 1645 |
Масса желонки, кг, не более
- проточная
- наливная
|
3,8
3,2 |
* при использовании желонки в качестве проточной
|
