ДДС-04 Система динамометрирования стационарная (динамограф) / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДДС-04

Тип:
Система динамометрирования стационарная (динамограф)

ТУ:


Краткое тех. описание:
ДДС-04 предназначена для регистрации усилия на шток штангового глубинного насоса, приводимого в действие станком-качалкой или цепным приводом, и фиксации моментов прохождения штоком нижней и верхней "мертвых" точек

Цена ДДС-04:
Уточняйте по телефону или через обратную связь.

ДДС-04 Система динамометрирования стационарная (динамограф)

Область применения

Система ДДС-04 предназначена для регистрации усилия на шток штангового глубинного насоса, приводимого в действие станком-качалкой или цепным приводом, и фиксации моментов прохождения штоком нижней и верхней "мертвых" точек.

Нефтегазодобывающие управления, предприятия, нефтяные месторождения, скважины, оснащенные штанговыми глубиннонасосными установками.

Отличительные особенности

Главное отличие системы динамометрирования ДДС-04 от большинства импортных и отечественных аналогов - использование микропроцессорных датчиков с цифровым выходным сигналом. Это сразу снимает проблемы с влиянием на полезный сигнал электромагнитных помех от электродвигателей, пускателей и частотных преобразователей, с зависимостью сигнала от длины соединительного кабеля, его сопротивления и температурного изменения его сопротивления (в системах с пассивными аналоговыми датчиками соединительный кабель необходимо прокладывать предельно коротким).

С другой стороны, микропроцессор позволяет формировать массив динамограммы и проводить его предварительный анализ непосредственно в датчике, что освобождает контроллер и разгружает телеметрические каналы передачи информации.

Датчики системы ДДС-04 эксплуатируются в составе большинства отечественных систем телемеханики нефтепромыслов: с контроллерами и станциями управления ШГН «Телебит» (ЗАО «Линт», Казань), «Орион» (ООО «Аякс», Ульяновск), АСУС-02 (НПФ «Экос», Уфа), «ТТУ» (ООО «Шатл», Казань), «Мега» (НПФ «Интек», Уфа) и другими.

Техническое описание

Группа климатического исполнения элементов системы Д1 по ГОСТ 12997-84 для температур от минус 40 до +50°С.

Система ДДС-04 является взрывозащищенным изделием с уровнем взрывозащиты «повышенная надежность против взрыва» и видом взрывозащиты «искробезопасная электрическая цепь «ic» по ГОСТ Р 51330.10.99.

Датчик усилия ДУ-04 имеет маркировку взрывозащиты "2Exic IIBT4" и может применяться во взрывоопасных зонах согласно гл. 7.8 ПЭЭП (Правил эксплуатации установок потребителей). Датчик усилия ДУ-04, входящий в систему, может эксплуатироваться как самостоятельно, так и в составе системы телемеханики.

В составе системы телемеханики режимы работы датчика усилия ДУ-04 задаются контроллером системы и позволяют:

  • передавать данные по усилию в реальном масштабе времени;
  • изменять дискретность измерения;
  • работать по различным цифровым протоколам, включая Modbus-RTU, в стандарте RS-485;
  • осуществлять предварительную диагностику динамограммы.
Состав системы ДДС-04:

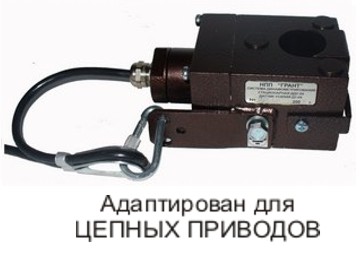

  • датчик усилия ДУ-04;
  • датчик положения ДП-04;
  • барьер искрозащиты БИСГ 12-4;
  • клеммная коробка КК-04;
  • программное обеспечение «DinamoGraph».
Программное обеспечение "DinamoGraph"

предназначено для считывания, обработки и хранения данных по изменению усилия на штоке во времени, полученных в виде отдельных файлов, формируемых системой телемеханики.

Возможности ПО "DinamoGraph":
  • формирование архива данных по исследованиям скважин;
  • построение устьевой, теоретической и плунжерной динамограмм, а также развертки динамограммы во времени;
  • анализ динамограмм в целях диагностики состояния насосного оборудования;
  • оценка производительности насосной установки по динамограмме;
  • расчет допустимых напряжений в штангах;
  • формирование отчетов по исследованиям скважин в табличной и графической формах;
  • экспорт данных в файл нужного формата (по согласованию с Заказчиком).

В пределах одной скважины любая из динамограмм может быть принята за эталонную, при этом появляется возможность сравнения остальных замеров по скважине с эталоном.

В программе предусмотрена возможность наложения всех замеров по одной скважине. Благодаря этому можно отслеживать эволюцию состояния скважинного оборудования, что способствует оперативному выявлению изменений в работе оборудования и, вследствие этого, своевременному ремонту штанговой насосной установки.

Технические характеристики
Диапазон измерения нагрузки на шток, кН 0... 100
Разрешающая способность, кН 0,1
Диапазон измерения числа качаний, 1/мин 1... 20
Напряжение питания, В 9... 12
Потребляемый ток, мА, не более 50
Выходной сигнал:
- токовый, мА
- цифровой

4... 20
интерфейс RS-485
протокол Modbus-RTU
Габаритные размеры, мм, не более:
- ДУ-04
- ДП-04
- БИСГ12-4
- КК-04

170 х 106 х 75
135 х 35 х 22
76 х 26 х 111
120 х 189 х 85
Масса, кг, не более:
- ДУ-04
- ДП-04
- БИСГ12-4
- КК-04

4
0,2
0,15
1,2
