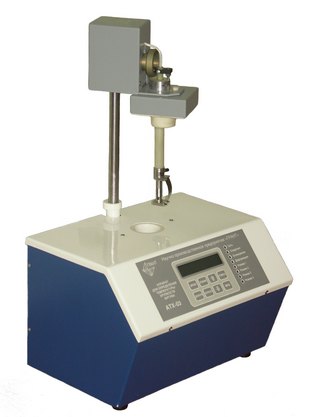

АТХ-03 Аппарат для определения температуры хрупкости битумов
Область применения
АТХ-03 предназначен для охлаждения рабочей пластины с нанесенным на нее слоем
битума при периодическом ее сгибании и распрямлении и определения температуры,
при которой на битуме появляются трещины или происходит излом образца.
АТХ-03 представляет собой развитие хорошо зарекомендовавшего себя аппарата
АТХ-02 и
сочетает в себе все его достоинства с новыми возможностями.
ПОВЫШЕННАЯ НАДЁЖНОСТЬ
Введенные в новую конструкцию элементы позволили повысить надежность блока
охлаждения и значительно снизить риск повреждения термобатарей холодильника при
интенсивном использовании прибора.
УЛУЧШЕННЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Специальные схемотехнические решения способствовали повышению
помехоустойчивости и чувствительности измерительных каналов, что, в свою
очередь, обеспечило стабильность выхода на заданную температуру охлаждения
образца.
НОВЫЙ ЭРГОНОМИЧНЫЙ ДИЗАЙН
Переработка компоновки прибора позволила значительно повысить удобство работы
с ним. Объединение технологического блока и блока управления в одном корпусе
позволило повысить компактность и улучшить мобильные качества аппарата.
Конфигурация панели управления выбрана таким образом, чтобы пользователю было
удобно вести управление и осуществлять контроль за процессом.
ПОНИЖЕННОЕ ЭНЕРГОПОТРЕБЛЕНИЕ
Полученный нашей компанией опыт в проектировании блоков питания охлаждающих
элементов позволил использовать в приборе новые технологии, позволяющие
существенно снизить энергопотребление при работе прибора.
Аппарат автоматически обеспечивает:
- изменение температуры в термостате с заданной скоростью;
- автоматическую фиксацию температуры хрупкости битума;
- равномерное сгибание и распрямления пластины;
- несколько режимов работы, при которых испытуемый образец охлаждается с
разной скоростью (стандартный - скорость 1°C/мин, ускоренный или режим
поиска - 2…3°C/мин);
- испытание полимермодифицированных битумов на усталость (аппарат проводит
непрерывное сгибание и распрямление образца при заданной температуре для
определения количества циклов, необходимых для излома образца);
- звуковую и световую сигнализацию окончания анализа;
- сохранение в памяти прибора результатов анализов;
- представление результатов анализа в виде таблиц или графиков на
компьютере;
- соответствие условий анализа с условиями анализа, проводимыми на
аппарате ФРААСА по ГОСТ 11507.

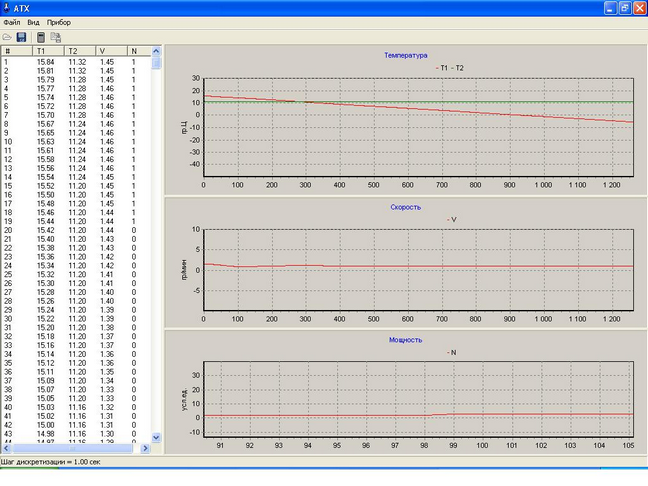

Программное обеспечение позволяет:
- регистрировать данные с аппарата;
- выводить полученные данные в табличной и графической форме;
- записывать полученные данные в файл;
- распечатывать полученные графики на принтере;
- просматривать ранее полученные данные;
- распечатывать протоколы анализов.
| Технические характеристики |
| Диапазон измерения температуры, °C |
-45… 15 |
| Стандартная скорость охлаждения, °C/мин |
1±0,1 |
| Диапазон установки температуры стабилизации, °C |
-40… 10 |
| Разрешающая способность, °C |
0,1 |
| Погрешность измерения температуры, °C, |
±1 |
| Пределы деформации рабочей пластины, мм |
40… 36,5 |
| Продолжительность деформации, с |
22±2 |
| Количество сохраняемых в памяти результатов анализов |
10 (50)* |
| Потребляемая мощность, ВА, не более |
500 |
| Параметры питания, В; Гц |
220, 50 |
| Габариты (Ш х Г х В), мм |
315 х 262 х 340 |
| Масса, кг, не более |
15 |
* по согласованию с Заказчиком.
ГОСТ 11507
Принадлежности:
- пластина рабочая - 10 шт.;
- кабель интерфейсный - 1 шт.;
- пластина контрольная (36,5±0,1) мм - 1 шт.;
- пластина настроечная (40,0±0,1) мм - 1 шт.;
- диск с программным обеспечением - 1 шт.;
- трубка эластичная L=1,5 - 2 шт.;
- трубка эластичная L=0,25 - 2 шт.;
- сетевой шнур - 1 шт.;
- хомут - 4 шт.
|
