ШВСУ Шкаф управления воздухонагревателями типа ВСУ и ВРУ
Область применения
ШВСУ предназначен для управления воздухонагревателями, работающими в составе
систем автоматизации таких технологических процессов, как:
- термообработка железобетонных изделий;
- нагрев инертных материалов;
- отопление промышленных зданий;
- сушка древесины.
Техническое описание

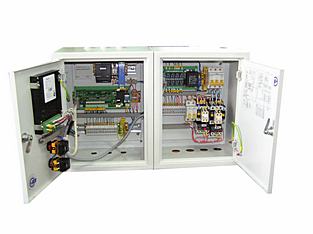

ШВСУ представляет собой металлический шкаф, разделенный
внутри металлической перегородкой на блок контроллера (БК) и блок управления
(БУ), доступ к каждому из которых обеспечивается с помощью отдельной дверцы. На
передней панели двери БК установлен панельный контроллер производства фирмы
Segnetics, а также кнопки для запуска
(«Пуск») и останова («Стоп»). Кроме того, в БК установлены: модуль ввода
дискретных сигналов с гальванической развязкой, клеммники, блоки питания
контроллера и датчиков.
В БУ установлен релейный модуль для управления различными
однофазными силовыми нагрузками (220 В), клеммники, автоматические выключатели и
два магнитных контактора с элементами тепловой защиты, используемые для
включения/выключения трехфазной нагрузки (380 В). На внутренней стороне двери БУ
расположена схема монтажных соединений и подключения силовой нагрузки.
Выполняемые функции
ШВСУ в комплексе с подключаемыми датчиками и исполнительными устройствами
обеспечивает выполнение следующих функций:
- пуск/останов воздухонагревателя;
- обработка аварийных ситуаций (погасание контролируемого пламени;
уменьшение давления воздуха, создаваемого вентилятором наддува, ниже
минимально допустимого; уменьшение давления газа на входе в
воздухонагреватель ниже 15% от присоединительного; увеличение давления
газа на входе в воздухонагреватель выше 15% от присоединительного;
авария двигателя вентилятора горелки; повышение температуры
теплоносителя на выходе из воздухонагревателя выше 110°C при номинальной
мощности; неисправность термодатчиков; перегрев корпуса оборудования;
исчезновение напряжения), обеспечивающая автоматический останов
оборудования при возникновении аварийной ситуации;
- связь с АСУ ТП (SCADA-системы);
- индикация информации о ходе процесса на экране контроллера;
- ввод (изменение) оператором режима работы.
Возможности:
- передача измерительной информации в систему телемеханики в стандарте
RS-485;
- подключение к компьютеру или к локальной сети через конвертер
интерфейсов RS-485/RS-232/Ethernet типа шлюз
GW-485.
| Технические характеристики |
| Напряжение питания, В |
380 |
Входы:
- дискретные типа «сухой контакт» с гальванической развязкой с
подавлением дребезга, шт.
- аналоговые 4... 20 мА, шт.
- сигнал с резистивных датчиков температуры, шт. |
12... 16
2
4 |
Выходы:
- дискретные типа «сухой контакт» (реле), 7 А, 250 В, шт.
- магнитные контакторы:
а) 4 кВт, шт.
б) 7,5 (15, 22) кВт, шт. |
8
1
1 |
| Степень защиты от внешних воздействий |
IP31 |
| Цифровые интерфейсы |
RS-232,
RS-485 |
Габаритные размеры, мм
- исполнение 01
- исполнение 02, 03 |
620 х 395 х 150
620 х 395 х 220 |
| Масса, кг, не более |
15 (18) |
|
