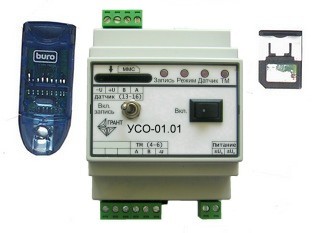

УС0-01.01 Регистратор для систем обнаружения утечек
Область применения
УС0-01.01 предназначен для использования в системах мониторинга давления и
определения утечек (СОУ).
УС0-01.01 представляет собой простое в настройке и эксплуатации устройство,
предназначеное для определения утечек в магистральных трубопроводах методом
волны давления или ударной диаграммы Жуковского. Алгоритм работы устройства
УСО-01.01 оптимизирован для работы с датчиками давления
МТУ-05/ПДИ-01.
Техническое описание
УСО-01.01 поддерживает архивацию данных измерения давления в
энергонезависимую память.
Содержит встроенные часы реального времени для привязки показаний датчиков
(периодическая синхронизация с центром сбора данных).
Реализован алгоритм определения волны по скорости изменения давления с
настраиваемыми фильтрацией и уставками.
Алгоритм работы построен таким оборазом, что при нормальном режиме работы
канал связи максимально разгружен.
Поддерживает интерфейс RS-485 Modbus для сопряжения с сетью сбора данных СОУ.
Разработаны базовые алгоритмы для реализации верхнего уровня системы
определения утечек на базе УСО-01.01, которые позволяют на 100% использовать
возможности метода волны давления.
На базе данных модулей и датчиков
МТУ-05/ПДИ-01,
а также предоставляемых алгоритмов работы программного обеспечения верхнего
уровня, можно в сжатые сроки разработать простую СОУ по волне давления.
Монтаж УСО-01.01 осуществляется на стандартную DIN-рейку 35 мм.
| Технические характеристики |
| Количество подключаемых датчиков, не более |
1 |
| Тип интерфейса с первичным преобразователем |
RS-485 |
| Напряжение питания, В |
12... 36 (20... 50)* |
| Потребляемая мощность, Вт, не более |
3 |
| Диапазон рабочих температур, °C |
-40... 85 |
| Габаритные размеры (Ш х В х Г), мм |
70 х 106 х 72 |
| Масса, кг, не более |
0,3 |
- * по согласованию с Заказчиком
|
