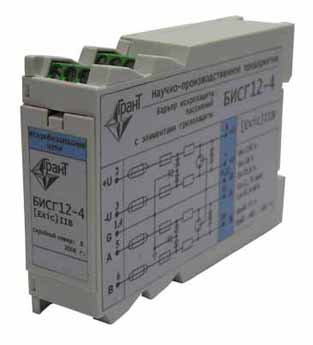

БИСГ 12-4 Барьер искрозащиты пассивный
Область применения
БИСГ12-4 используется для подключения искробезопасных 4-хпроводных
преобразователей, расположенных во взрывоопасной зоне и работающих в составе
систем автоматического контроля производственных процессов технологических
установок нефтегазодобывающих и нефтеперерабатывающих предприятий,
трубопроводного транспорта, предприятий теплоэнергетики, водоснабжения и прочих.
Техническое описание
БИСГ12-4 обеспечивает искробезопасность электрических цепей по четырем
каналам, два из которых обеспечивают искробезопасность цепей питания, два других
- цепей обмена информацией. Каждый канал барьера представляет собой защищенную
предохранителем цепь, отводящую избыточную энергию. Шунтирующие диоды Зенера
ограничивают напряжение, а последовательно включенный ограничительный резистор
ограничивает ток в цепи опасной зоны. В каждом канале барьера предусмотрено
наличие сменных дополнительных предохранителей, обеспечивающих защиту в случаях
скачков напряжения. Они выбраны и расположены таким образом, чтобы сработать при
недопустимом значении тока раньше основных предохранителей. Это продлевает срок
службы барьера и обеспечивает значительную экономию.
Одним из преимуществ БИСГ12-4 является наличие защиты входных и выходных
цепей барьера от грозовых помех и перенапряжений, благодаря чему отпадает
необходимость в установке дополнительных устройств грозозащиты.
БИСГ12-4 устанавливается на стандартную DIN-рейку 35 мм.
БИСГ12-4 обеспечивает уровень взрывозащиты "взрывобезопасный"
с видом взрывозащиты "искробезопасная электрическая цепь",
имеет маркировку взрывозащиты «[Ехib]IIB» и предназначен для установки вне
взрывоопасных зон.
| Технические характеристики |
| Полярность |
неполярный |
| Количество каналов |
4 |
| Рабочее напряжение постоянного тока, В |
12 |
| Допустимое рабочее напряжение постоянного тока, В, не
более |
13,2 |
| Напряжение постоянного тока или эффективное значение
переменного Um, В, не более |
250 |
| Передаваемый через барьер постоянный ток, мА, не менее |
18 |
| Класс оборудования по способу защиты человека от
поражения электрическим током |
I |
| Последовательное сопротивление одного канала барьера,
Ом |
27 |
| Максимальное последовательное сопротивление одного
канала барьера, Ом |
41,5 |
| Номинал сменного предохранителя, мА |
50 |
| Выходное напряжение U0, В, не более |
16 |
| Внешняя емкость (включая линию связи) С0, мкФ, не
более |
2,75 |
| Внешняя индуктивность (включая линию связи) L0, мГн,
не более |
0,4 |
| Относительная влажность при 35°C с конденсацией влаги,
%, не более |
95 |
| Диапозон рабочих температур,°C |
-40... 85 |
| Габаритные размеры (В х Ш х Г), мм |
72 х 26 х 111 |
| Масса, кг, не более |
0,15 |
|
