ДВ-02 Тензометрический датчик сжатия

Область применения

Автомобильные, вагонные, платформенные, рельсовые и промышленные весы.

ДВ-02 предназначен для использования в устройствах взвешивания различных технологических комплексов.

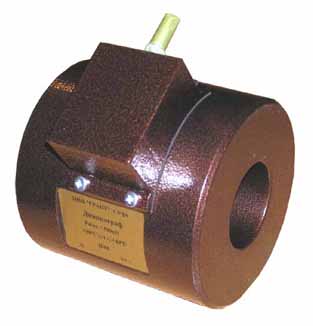

ДВ-02 имеет форму цилиндра с установочным отверстием в центре. В корпусе выполнены три колодца, в которых размещены цилиндрические чувствительные элементы. Сбоку под защитной крышкой располагается электронная плата. Через кабельный ввод осуществляется подвод питающего напряжения и передача телеметрической информации: цифрового сигнала в формате интерфейса RS-485 и/или токового сигнала 4…20 мА.

Одним из достоинств датчика, определяющим его характеристики, является геометрия размещения упругих элементов. Расположение чувствительных элементов в вершинах равностороннего треугольника обеспечивает самоустановку датчика между нагрузочными плоскостями и неизменность суммарной нагрузки независимо от точки приложения усилия.

Другим достоинством датчика является размещение электронной платы с микроконтроллером непосредственно в корпусе датчика. Такое решение обеспечивает формирование нормированного цифрового сигнала непосредственно в датчике, что делает возможным его использование на различных промышленных объектах в условиях электромагнитных помех от мощных электродвигателей, сварочных агрегатов, различной коммутирующей аппаратуры.

Применение специальных алгоритмов преобразования обеспечивает стабильность выходного сигнала датчика в широком диапазоне температур окружающей среды и подавление помех промышленной частоты.

Выходной сигнал датчика может быть адаптирован под протокол любой системы телемеханики, имеющей интерфейс RS-485. Также возможно исполнение датчика с выходным токовым сигналом 4…20 мА.
