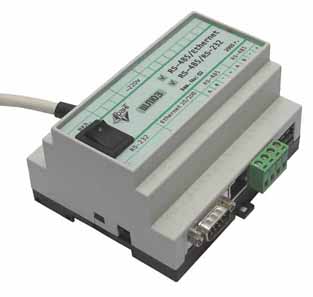

GW-485 Конвертер интерфейсов
Область применения
GW-485 предназначен для обмена данными через сети Ethernet c устройствами,
имеющими цифровой интерфейс RS-485 или RS-232 - например, c датчиками давления,
температуры, приборами анализа качества нефтепродуктов и т.п.
GW-485 может использоваться в качестве конвертера RS-232/RS-485 c
автоматическим переключением направления передачи данных.
Техническое описание
На корпусе GW-485 установлены следующие разъемы:
- DB-9-MALE - для подключения устройств по интерфейсу RS-232 (датчики,
приборы, персональный компьютер);
- RJ-45 - для подключения конвертера к сети Ethernet;
- два клеммных винтовых соединителя (по 4 контакта) - для подключения
устройств по гальванически изолированному интерфейсу RS-485 (датчики,
приборы).
Питание GW-485 осуществляется с помощью встроенного блока питания, который
может использоваться и для питания устройств, подключаемых через интерфейс
RS-485.
GW-485 может использоваться как в настольном положении, так и устанавливаться
на стандартную DIN-рейку 35 мм.
Модификации
- GW-485.01 конвертер RS-232 < - > RS-485.
- GW-485.02 конвертер Ethernet 10/100 < - > RS-232, RS-485.
- GW-485.03 конвертер Ethernet 10/100 < - > RS-485 и RS-232 < - > RS-485.
| Технические характеристики |
| Питание, В; Гц |
220; 50 |
| Потребляемая мощность (без учета мощности потребления
внешних устройств на шине RS-485), Вт, не более |
0,3 |
| Напряжение питания внешних устройств, В |
12 |
| Ток потребления внешних устройств, мА, не более |
80 |
| Гальваническая изоляция интерфейса RS-485, кВ |
2,5 |
| Диапазон рабочих температур, °C |
-40... 70 |
| Скорость передачи данных, кбод |
2,4... 115,2 |
| Габаритные размеры (Ш х В х Г), мм |
105 х 110 х 65 |
| Масса, кг, не более |
0,3 |
|
