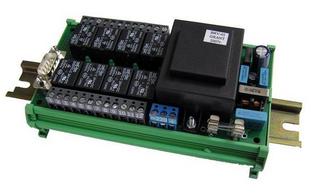

РТБП-01 Релейный терминал с блоком питания
Область применения
РТБП-01 предназначен для коммутации цепей переменного и постоянного тока в
системах промышленной автоматики, управления электрическими исполнительными
механизмами, пусковыми устройствами насосов, вентиляторов и другого
оборудования, а также формирования нестабилизированного напряжения 24 В для
питания внешних цепей.
Техническое описание
РТБП-01 представляет собой группу из восьми электромеханических реле и блока
питания нестабилизированного напряжения постоянного тока.
Управление выходными силовыми реле осуществляется с помощью подачи дискретных
сигналов (0/24 В) от контроллеров или других устройств.
Блок питания преобразует переменное напряжение 220 В в постоянное напряжение
24 В для питания нормирующих преоборазователей, реле, схем сигнализации и
индикации, а также контроллеров управления и других устройств.
РТБП-01 имеет светодиодную индикацию состояния коммутируемого канала.
Устанавливается на стандартную DIN-рейку 35 мм.
| Технические характеристики |
| Количество реле |
8 |
| Тип входов |
0 / 24 В (DC) |
| Тип выходов |
"сухой контакт" (реле) |
| Максимальный коммутируемый ток нагрузки, А |
7 (АС)
10 (DС) |
| Максимальное коммутируемое напряжение, В |
250 (АС)
28 (DС) |
| Напряжение питания, В |
200... 240 (АС) |
| Выходное напряжение блока питания, В |
24±3 (DC) |
| Выходная мощность блока питания, ВА |
10 |
| Энергопотребление, ВА |
2 |
Тип подключения:
- сигналы управления (вход)
- каналы коммутации (выход)
- напряжение питания релейного терминала
- выходное напряжение блока питания |
DB9-MALE
винтовая клемма
винтовая клемма
винтовая клемма |
| Габаритные размеры, мм |
150 х 90 х 65 |
| Масса, кг, не более |
1 |
|
