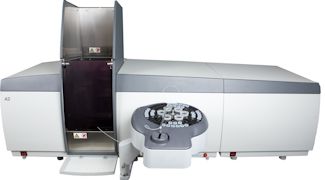

Атомно-абсорбционный спектрометр А-2
|
Действующая нормативная база контрольно-аналитических лабораторий подразумевает
наличие двух приборов для проведения атомно-абсорбционного анализа, одного с
пламенным способом атомизации, другого с электротермическим.
Атомно-абсорбционный спектрометр А-2 – современный автоматический
инструмент, предназначенный для проведения атомно-абсорбционного анализа как в
пламенном, так и в электротермическом режиме. Сочетание в атомно-абсорбционном
спектрометре А-2 двух способов атомизации, быстрое переключение из одного режима
в другой, позволяет использовать один прибор, значительно сокращая расходы на
приобретение и эксплуатацию оборудования.
Пламенные атомизаторы разработаны для работы со следующими смесями:
- ацетилен – воздух;
- ацетилен – закись азота;
- пропан-бутановая смесь - воздух.
Прибор управляется с помощью персонального компьютера с операционной системой
Microsoft Windows®.
Спектрометр А-2 снабжен двумя системами коррекции фонового
излучения: дейтериевой системой и системой Смита-Хифти (коррекция по
самообращению спектральной линии).
Настройка длины волны, процедура поиска пика, регулировка ширины
спектральной щели, переключение спектральных ламп, регулировка высоты и
положения атомизаторов выполняются в автоматическом режиме. Для различных
режимов измерения в программном обеспечении имеются наборы предварительно
настроенных параметров, при этом данные наборы параметров могут быть
перенастроены пользователем в соответствии с методическими указаниями для
проведения конкретного анализа. Эти изменения могут быть записаны в файл (также
как и калибровочные кривые) и вызваны заново при необходимости. Переключение
между пламенным и электротермическим атомизаторами выполняется автоматически.
Измерения в обоих режимах могут проводиться с применением
автосамплера.
Метод измерения основан на селективном поглощении
электромагнитного из-лучения атомами определяемого элемента в газовой фазе.
А-2 может быть использован для проведения исследований практически
в любых лабораториях, в том числе в лабораториях следующих институтов:
- система государственного контроля и надзора;
- пищевая промышленность;
- экология;
- медицина и фармакология;
- геология и горнодобывающая промышленность;
- металлургия;
- целлюлозно-бумажная промышленность;
- химическая и нефтехимическая промышленность;
- производство минеральных удобрений;
- криминалистика и судебно-медицинская экспертиза;
- научные исследования;
- биотехнология и многие другие области.
Использование двух способов атомизации в атомно-абсорбционном
спектрометре А-2 позволяет определять содержание элементов в широком интервале
концентраций: от 0,5 мкг/л (при работе в режиме электротермической атомизации)
до 5000 мкг/л (при работе в режиме пламенной атомизации).
Основные объекты анализа
В режиме пламенной атомизации:
- природные и сточные воды;
- атмосферный воздух и воздух рабочей зоны;
- почвы и донные отложения;
- стали и сплавы;
- биологические объекты.
В режиме электротермической атомизации:
- питьевые и природные воды;
- атмосферный воздух;
- почвы и донные отложения;
- пищевые продукты (зерно и зернопродукты, рыба, яйца, молоко и молочные
продукты, продукция масложировой и мясоперерабатывающей отраслей);
- комбикорма;
- алкогольная продукция;
- стали и сплавы;
- биологические объекты, в том числе: цельная кровь, сыворотка крови,
волосы, ногти, ткани печени.
Некоторые примеры методического обеспечения по объектам анализа
- металлы в почве: РД 52.18.685-2006 и РД 52.18.286-91;
- ртуть в почве: ПНДФ 16.1:2.3:3.10-98 и МУК 4.1.1472-03;
- вода природная: РД 52.24.377-2008, РД 52.24.479-2008, РД 52.44.594-97;
- вода питьевая: ГОСТ Р 51212-98, ГОСТ Р 51309-99;
- питьевые, природные и сточные воды:
- ПНД Ф 14.1:2:4.137-98 (Роса);
- ПНД Ф 14.1:2:4.138-98 (Роса);
- ПНД Ф 14.1:2:4.139-98 (Роса);
- ПНД Ф 14.1:2:4.140-98 (Роса).
Некоторые типовые примеры решаемых задач
- определение концентрации Fe, Mn, Co, Cu, Zn, Ni, K, Na, Ca, Mg в пробах
природных и сточных вод;
- определение концентрации Ag, Al, As, Be, Cd, Co, Cr, Cu, Fe, Mn, Mo, Ni,
Pb, Sb, Se, Sn, Sr, V, Zn в пробах питьевой воды;
- определение концентрации Cd, Cu, Co, Cr, Mn, Ni, Fe, Sn, Se, Pb, Zn в
пробах пищевых продуктов: мясе рыбе, субпродуктах, колбасе и колбасных
изделиях, яйцах и молочных продуктах;
- определение концентрации Cd, Cu, Pb, Mn, Ni, Co, As, Hg, Cr, Zn, Sb в
почвах и донных отложениях.
Основные преимущества прибора
- быстрая смена атомизаторов (3 минуты);
- устройство автоматической смены ламп револьверного типа (турель) на 8
позиций;
- автоматический контроль установки длины волны и интенсивности источ-ника
излучения;
- автоматическая установка и изменение ширины выделяемого спектрально-го
интервала («ширины щели»);
- применение двух способов коррекции неселективного поглощения:
дейте-риевая коррекция и коррекция по методу Смита-Хифти;
- возможность установки устройств автоматического ввода (автосамплеров);
- возможность установки ртутно-гидридной приставки.
Блок электротермической атомизации
- срок службы графитовой печи (кюветы) не менее 500 атомизаций;
- автономная система охлаждения;
- поперечный нагрев модифицированной графитовой печи (кюветы) с
пиролитическим покрытием и «концевыми крышками», что в свою очередь приводит
к таким положительным моментам:
- отсутствие «эффекта памяти»;
- хорошая воспроизводимость результатов анализа (относительная
погрешность измерений 0,5–2% для чистых растворов и 1—5% для сложных
проб);
- низкие пределы обнаружения элементов.
Блок пламенной атомизации
- коррозионно-устойчивые материалы распылительной системы и горелки;
- высокая эффективность аэрозолеобразования растворов;
- автоматическая регулировка позиции и высоты горелки;
- контроль и автоматическая регулировка скорости подачи горючего газа и
окислителя;
- система автоматического поджига и гашения пламени;
- бесшумная работа компрессора.
Программное обеспечение
совместимо с ОС Windows;
осуществляет установку параметров спектрометра и автоматическую смену
атомизаторов;
контролирует текущее состояние всех блоков спектрометра и приставок;
позволяет осуществлять 9-ти стадийный нагрев графитовой печи;
позволяет сохранять результаты анализа в различных форматах, формировать
отчёты и выводить их на печать;
гарантирует безопасность при работе со спектрометром;
язык интерфейса - русский.
Технические характеристики
| Спектральный диапазон |
190 - 900 нм |
| Источник света |
Тип лампы |
Лампа с полым катодом, дейтериевая лампа |
| Тип модуляции |
Прямоугольный импульсный сигнал |
| Частота модуляции |
100 Гц (в режиме коррекции по Смиту-Хифти),
400 Гц (в режиме дейтериевой коррекции) |
| Оптическая система |
Монохроматор |
Монохроматор Черни-Тернера |
| Оптический диспергирующий элемент |
Плоская дифракционная решётка, 1200 штрихов/мм |
| Длина волны для угла блеска |
250 нм |
| Фокус |
300 нм |
| Ширина щели |
0,1; 0,2; 0,4; 1,0; 2,0 нм
с автоматическим переключением |
| Режим сканирования |
Автоматический |
| Оптическая схема |
Однолучевая |
| Атомизаторы |
Три типа титановых горелок,
устойчивая к коррозии распылительная камера,
высокоэффективный стеклянный распылитель,
автоматическая установка высоты горелки. |
| Система обработки данных |
Режимы измерения |
Пламенный метод, электро-термический метод.
Поглощение, пропускание измерение концентрации,
интенсивность эмиссии. |
| Режим сбора данных |
Продолжительный, высота пика, площадь пика. |
| Выходные данные |
Вывод данных и статуса инструмента в реальном
времени на дисплей ПК и принтер. Выводятся
результаты измерений, калибровочная кривая,
профиль сигнала, параметры прибора и графическая
информация. |
| Функции обработки данных |
Метод калибровки, метод стандартных добавок,
интерполяция.
Время интегрирования: 0.1 – 20 с.
Задержка при дозировании: 0 – 20 с,
число стандартных образцов (1-8),
число анализируемых образцов (0-100),
среднее значение, стандартное отклонение,
относительное стандартное отклонение,
коэффициент корреляции, значения концентрации. |
| Хранение данных |
Результаты анализа, параметры инструмента и
измерения, профиль сигнала, калибровочные кривые. |
| Точность установки длины волны |
0,15 нм |
| Разрешение |
< 0,2 нм ± 0,02 нм |
| Стабильность: дрейф базовой линии |
± 0,002 е.о.п. за 30 минут |
| Электропитание |
220 В, 50 Гц |
| Потребляемая мощность |
200 Вт, короткий импульс при атомизации до 8 кВт |
| Габаритные размеры |
1100 x 535 x 540 мм |
| Масса |
130 кг |
Спектральные лампы с полым катодом
Атомно-абсорбционный спектрометр А-2 может быть укомплектован различным набором
спектральных ламп, в зависимости от задач, решаемых лабораторией заказчика.
| Алюминий (Al) |
Мышьяк (As) |
| Барий (Ba) |
Натрий (Na) |
| Бериллий(Be) |
Никель (Ni) |
| Бор(B) |
Олово(Sn) |
| Ванадий(V) |
Ртуть(Hg) |
| Висмут (Bi) |
Серебро(Ag) |
| Железо (Fe) |
Селен (Se) |
| Золото (Au) |
Свинец(Pb) |
| Кадмий (Cd) |
Стронций(Sr) |
| Калий (K) |
Сурьма(Sb) |
| Кальций (Ca) |
Таллий(Tl) |
| Кобальт (Co) |
Теллур (Te) |
| Кремний (Si) |
Титан (Ti) |
| Литий (Li) |
Фосфор (P) |
| Магний (Mg) |
Хром (Cr) |
| Марганец (Mn) |
Цезий (Cs) |
| Медь (Сu) |
Цинк (Zn) |
| Молибден (Mo) |
Иридий (Ir) |
| Палладий(Pd) |
Платина (Pt) |
Специализированный автосамплер для А-2
Автосамплер имеет возможность автоматически отбирать стандартные
растворы, анализируемые пробы, вводить химические модификаторы и вспомогательные
растворы при работе ААС в режиме электротермической атомизации. Также же данный
автосамплер поддерживает ввод проб в пламенный атомизатор.
Характеристики в электротермическом режиме
- В данном режиме в лоток для образцов устанавливается до 76 виал (10 –
для стандартных растворов, 60 – для анализируемых образцов и 6 – для
матричных модификаторов)
- Ёмкость виалы для образца или стандартного раствора: 1,5 мл
- Ёмкость виалы для модификатора: 12 мл
- Воспроизводимость – менее 2%
- Функция разбавления: максимальный множитель в случае разбавления ра-вен
120, при этом линейность составляет не менее 0.995
- Функция ввода модификатора
- Функция встряхивания образца
- Функция защиты при понижении давления: в том случае, если давление
аргона понизится до 0.2 МПа, отключается промывка и на дисплей ПК выводится
сообщение об ошибке.
Характеристики в пламенном режиме
- В данном режиме в лоток для образцов устанавливается до 38 виал (6 – для
стандартных растворов, 32 – для анализируемых образцов)
- Ёмкость виалы для образца: 6 мл
- Ёмкость виалы для стандартного раствора: 12 мл
- Воспроизводимость: для меди (Cu) – менее 0,6 % (пламя: ацетилен –
воздух)
- Воспроизводимость: для меди (Cu) – менее 1,0 % (пламя: пропан-бутановая
смесь - воздух)
- Воспроизводимость: для бария (Ba) – менее 1,0 % (пламя: ацетилен –
закись азота)
- Функция защиты при понижении давления: в том случае, если давление
аргона понизится до 0.2 МПа, отключается промывка и на дисплей ПК выводится
сообщение об ошибке.
|
