Ультразвуковое противонакипное устройство
«Акустик-Т»
Применение технологии позволяет:
- увеличить межремонтный срок службы теплообменника;
- отказаться от периодических чисток с применением химических материалов;
- повысить эффективность работы теплообменника.
Описание ультразвуковой технологии предотвращения накипных отложений

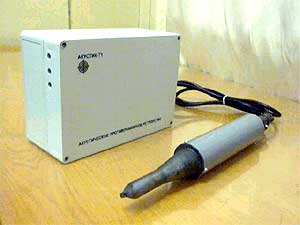

Ультразвуковое противонакипное устройство «Акустик-Т» состоит из генератора и
ультразвуковых преобразователей.
Генератор, габаритные размеры которого составляют 255x355x112 мм, при монтаже
крепится на любую несущую конструкцию при помощи двух стальных скоб с крепежными
отверстиями диаметром 6 мм. Допускается приварка скоб к металлической несущей
конструкции. Температура воздуха и опоры в месте крепления не должна превышать
40 градусов Цельсия.
Ультразвуковые преобразователи ПМСИ-3М, которыми комплектуются
противонакипные устройства, имеют диаметр 58 мм и длину 418 мм. Волноводы

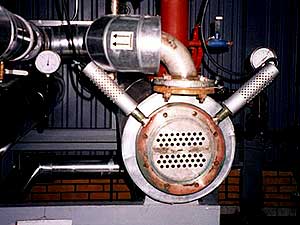

ультразвуковых преобразователей (длиной 126 мм и диаметром 30 мм) привариваются
к трубным доскам теплообменников или к коллекторам и барабанам котлов. Затем на
них при помощи шпилек навинчиваются ультразвуковые преобразователи.
Для пластинчатых теплообменников преобразователи навинчиваются на врезаемый в
подводящую трубу фланец. Преобразователь соединяется с генератором при помощи
электрического кабеля длиной 6 м. Температура теплообменника в месте установки
преобразователя не должна превышать 120 градусов Цельсия. Охлаждение
преобразователя - воздушное естественное.
Количество устанавливаемых преобразователей может изменяться от 1 до 4 в
зависимости от реального режима работы теплообменника и параметров исходной
воды.
|
