Слайд Подводная оптико-акустическая камера для поиска объектов в мутной воде / Функциональная аппаратура / Каталог продукции
- Описание
- Технические данные
Наименование:
Слайд
Тип:
Подводная оптико-акустическая камера для поиска объектов в мутной воде
ТУ:
–
Краткое тех. описание:
Портативная подводная оптико-акустическая камера «Слайд» предназначена для поиска предметов и объектов, расположенных в толще воды или на дне, в условиях сниженной видимости
Цена Слайд:
Уточняйте по телефону или через обратную связь.
Подводная оптико-акустическая камера «Слайд» для поиска объектов в мутной
воде.
|
|
Портативная подводная
оптико-акустическая камера «Слайд» предназначена для поиска предметов и объектов,
расположенных в толще воды или на дне, в условиях сниженной видимости.
Благодаря использованной современной элементной базы и оригинальному
матобеспечению, камера «Слайд» позволяет получать изображения не только
стационарных, но и движущихся объектов.
По своим техническим параметрам и возможностям камера «Слайд» не
уступает лучшим зарубежным образцам подобной аппаратуры.
Камера может быть установлена на маломерном судне (катере или моторной
лодке) или закреплена стационарно на подводном сооружении. |
1. Назначение
Подводная камера «Слайд» предназначена для поиска и идентификации подводных
объектов в мутной воде.
Технические параметры камеры позволяют с помощью ультразвука обнаружить объект в
толще воды или на дне, определить его местонахождение, а затем, приблизившись к
нему на расстояние оптической видимости, идентифицировать его. Форма крупных
объектов может быть идентифицирована с помощью только ультразвука.
Камера предназначена для широкого круга пользователей: водолазов, спасателей,
подводных археологов, строителей подводных сооружений, рыбаков и др.
2. Технические параметры
|
| Угловое разрешение, по уровню – 3дБ, град. |
|
не хуже 0,7 |
| Линейное разрешение, см, на расстоянии, м |
|
0,5/0,3; 10/6 |
| Максимальный сектор обзора, град. |
|
не менее 40 |
| Максимальная дальность, м |
|
15 |
| Максимальная частота кадров, кадров/сек |
|
10 |
| Максимальная глубина погружения, м |
|
15 |
3. Эксплуатационные параметры
|
| Масса (в воздухе), кг |
|
5 |
| Диаметр сферического корпуса подводного блока, мм |
|
210 |
| Длина соединительного кабеля, м |
|
15 |
| Напряжение электропитания, В |
|
12 |
| Потребляемая мощность, Вт |
|
24 |

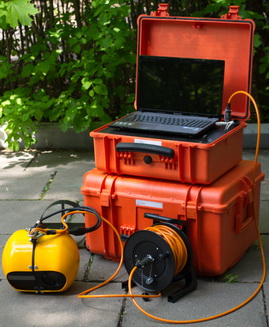

4. Комплект поставки
|
| Подводный блок |
|
1 шт |
| Вьюшка с кабелем |
|
1 шт |
| Блок управления |
|
1 шт |
| Руководство пользователя |
|
1 шт |
5. Дополнительные опции
|
| Штанга с узлом крепления и стандартной длиной 1,5 м |
На данной записи приведен пример обнаружения и идентификации объекта с помощью
камеры «Слайд». Объектом визуализации была резиновая покрышка с диаметром 30 см,
опущенная в вертикальном положении в пресноводный водоем на глубину 3 метра.
Глубина места составляла 3 метра.
На начальных расстояниях около 60 см изображение покрышки хорошо распознаваемо с
помощью оптической камеры. По мере удаления камеры, оптическое изображение из-за

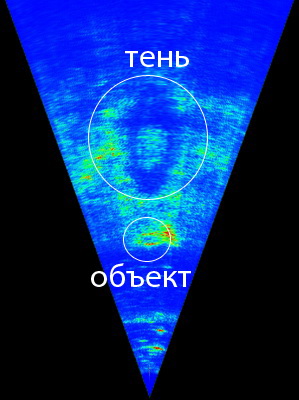

сильной замутненности воды быстро исчезает, однако акустическое изображение
остается хорошо распознаваемым по форме акустической тени.
| |
|
| Расстояние до объекта 0,6 м.: |
|

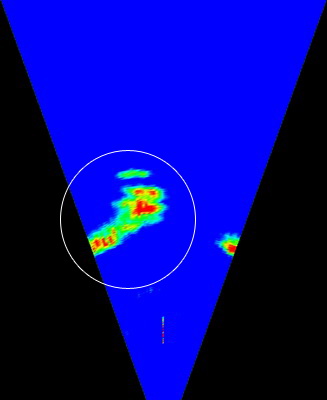

| мгновенный кадр |

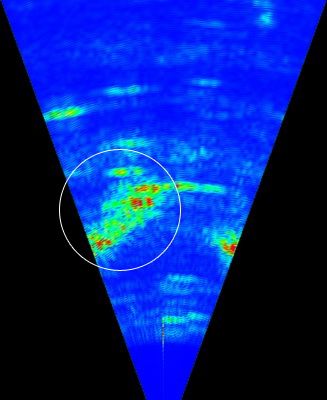

кадр при большом накоплении |
|
|
|
| |
|
| Расстояние до объекта 1,2 м. |
|
| кадр при небольшом накоплении |
|
|
|
|
| |
|
| Расстояние до объекта 1,6 м.: |
На оптическом изображении объект невиден. |

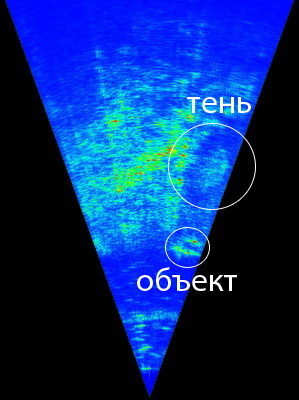

| объект на краю области обзора |
объект по центру |
|
|
|
|
